Замена аккумулятора Lenovo Legion 5 17ACH6H

Используйте отвертку Phillips #1, чтобы удалить следующие десять винтов, крепящих заднюю крышку к корпусу:

Шесть PH1 винтов длиной 12,8 мм

Четыре PH1 винта длиной 4,6 мм

Вставьте закруглённый край монтажного лезвия между задней крышкой и корпусом в правом нижнем углу.

Угол наклона лезвия около 45˚.

Проведите лезвием вдоль переднего края, чтобы отпустить защёлки, фиксирующие заднюю крышку к корпусу.

Вставьте край монтажного лезвия между задней крышкой и корпусом на правом ребре.

Угол наклона лезвия около 30˚ и проведите вниз по левому ребру, чтобы отпустить защёлки.

Повторите ту же процедуру на левом ребре, чтобы отпустить защёлки.

Вставьте монтажное лезвие между корпусом и пластиковыми вентиляционными решётками на правой стороне рядом с портом USB-A.

Поверните лезвие так, чтобы оно оказалось сверху пластиковых решёток.

Если лезвие трудно вставить, установите ноутбук вертикально, чтобы уменьшить давление на заднюю крышку.

Протолкните лезвие между корпусом и пластиковыми решётками.

Проведите лезвием вдоль верхнего края пластиковых решёток, чтобы отпустить защёлки.

Вставьте монтажное лезвие между корпусом и пластиковыми решётками на левой стороне рядом с портом USB-C.

Поверните лезвие так, чтобы оно оказалось сверху пластиковых решёток.

Протолкните лезвие между корпусом и пластиковыми решётками.

Проведите лезвием вдоль верхнего края пластиковых решёток, чтобы отпустить защёлки.

Поднимите заднюю крышку вверх и снимите её с шасси.

При повторной сборке это хорошая точка, чтобы включить ноутбук и проверить все функции перед закрытием. Обязательно выключите ноутбук перед продолжением работы.

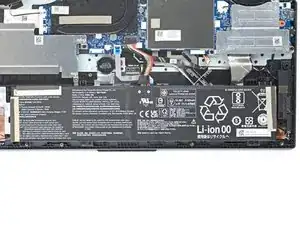

Используйте заострённый конец лопатки, чтобы сдвинуть каждую сторону разъёма батареи и ослабить его.

Используйте плоский конец лопатки, чтобы вытолкнуть и отсоединить кабель батареи.

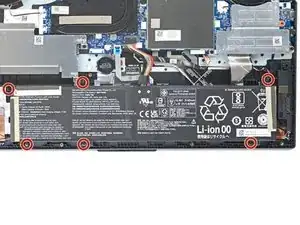

Используйте отвертку Phillips #0, чтобы удалить шесть винтов длиной 5 мм, крепящих батарею.

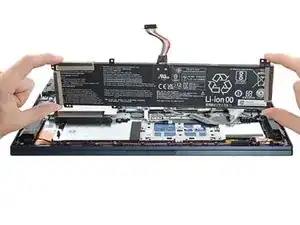

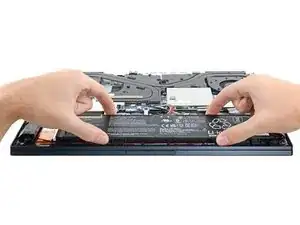

Поднимите батарею прямо вверх из ниши и извлеките её.
