Замена аккумулятора Lenovo Legion 5 15ACH6H

Используйте крестовую отвёртку Phillips, чтобы выкрутить следующие десять винтов, фиксирующих заднюю крышку к раме:

Шесть винтов PH1 длиной 12.5 мм

Четыре винта PH1 длиной 4.7 мм

Вставьте закруглённый край пластикового лома между задней крышкой и рамой в нижнем правом углу.

Угол наклона лома примерно 30˚.

Проведите ломом вдоль переднего края, чтобы освободить защёлки, фиксирующие заднюю крышку к раме.

Вставьте край пластикового лома между задней крышкой и рамой на правом краю.

Угол наклона лома около 30˚ и проведите вниз по левому краю, чтобы освободить защёлки.

Повторите ту же процедуру на левом краю, чтобы освободить защёлки.

Установите ноутбук вертикально, чтобы получить лёгкий доступ к пластиковым вентиляционным решёткам.

Вставьте закруглённый край пластикового лома между рамой и пластиковой решёткой слева, рядом с портом USB-C.

Поверните лом так, чтобы он оказался сверху пластиковой решётки.

Втолкните лом между рамой и пластиковой решёткой.

Проведите ломом вдоль верхнего края пластиковой решётки, чтобы освободить защёлки.

Вставьте пластиковый лом между рамой и пластиковой решёткой справа, рядом с портом USB-A.

Поверните лом так, чтобы он оказался сверху пластиковой решётки.

Втолкните лом между рамой и пластиковой решёткой.

Проведите ломом вдоль верхнего края пластиковой решётки, чтобы освободить защёлки.

Поднимите заднюю крышку и снимите её с шасси.

При сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно снова выключите ноутбук, прежде чем продолжать работу.

Используйте заострённый конец медиатора, чтобы сдвинуть по одному каждой стороне разъём аккумулятора и ослабить его.

Используйте плоский конец медиатора, чтобы выдавить и отсоединить кабель аккумулятора.

Используйте крестовую отвёртку Phillips, чтобы выкрутить три винта PH00 длиной 5.1 мм, фиксирующих правую крышку SSD к материнской плате.

При сборке убедитесь, что отверстие в верхней части крышки совмещено со шпилькой на шасси.

Возьмитесь за крышку SSD и поднимите её, чтобы снять.

Используйте крестовую отвёртку Phillips, чтобы выкрутить винт PH1 длиной 2.7 мм, фиксирующий SSD к материнской плате.

После удаления винта SSD поднимется примерно под углом 30˚.

Схватите края SSD рядом с выемкой под винт.

Осторожно потяните, чтобы извлечь SSD.

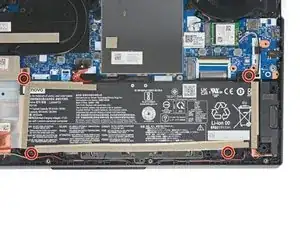

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 5.1 мм, фиксирующие аккумулятор.

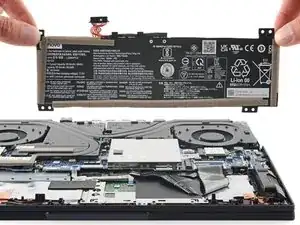

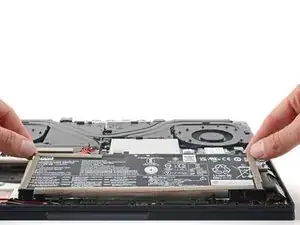

Извлеките аккумулятор из его гнезда.
