Замена правого SSD в Lenovo Legion 5 15ACH6H
Используйте это руководство, чтобы обновить или заменить твердотельный накопитель M.2 (SSD) на правой стороне игрового ноутбука Lenovo Legion 5 15ACH6H. Этот ноутбук совместим только с NVMe SSD, и поэтому не совместим с SATA SSD.
Перед началом ремонта выполните резервное копирование имеющегося SSD, если это возможно. Если вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы быть готовым перенести данные на новый накопитель.
Наконец, убедитесь, что вы полностью выключили и отключили от сети ноутбук. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1
Используйте крестовую отвертку, чтобы открутить следующие десять винтов, крепящих заднюю крышку к рамке:
Шесть винтов PH1 12.5 мм
Четыре винта PH1 4.7 мм
Шаг 2
Вставьте закруглённый край монтажной лопатки между задней крышкой и рамкой в нижнем правом углу.
Шаг 3
Поверните лопатку под углом примерно 30˚.
Проведите лопаткой вдоль переднего края, чтобы освободить защёлки, фиксирующие заднюю крышку к рамке.
Шаг 4
Вставьте край монтажной лопатки между задней крышкой и рамкой на правом краю.
Поверните лопатку под углом примерно 30˚ и проведите вниз по левому краю, чтобы освободить защёлки.
Шаг 5
Повторите ту же процедуру на левом краю, чтобы освободить защёлки.
Шаг 6
Установите ноутбук вертикально, чтобы получить удобный доступ к пластиковым вентиляционным решёткам.
Вставьте закруглённый край монтажной лопатки между рамкой и пластиковыми вентиляционными решётками слева рядом с портом USB-C.
Поверните лопатку так, чтобы она оказалась на верхней части пластиковых вентиляционных решёток.
Шаг 7
Затем толкните лопатку между рамкой и пластиковыми вентиляционными решётками.
Проведите лопаткой вдоль верхнего края пластиковых вентиляционных решёток, чтобы освободить защёлки.
Шаг 8
Вставьте монтажную лопатку между рамкой и пластиковыми вентиляционными решётками справа рядом с портом USB-A.
Поверните лопатку так, чтобы она оказалась на верхней части пластиковых вентиляционных решёток.
Шаг 9
Толкните лопатку между рамкой и пластиковыми вентиляционными решётками.
Проведите лопаткой вдоль верхнего края пластиковых вентиляционных решёток, чтобы освободить защёлки.
Шаг 10
Поднимите заднюю крышку вверх и снимите её с корпуса.
При обратной сборке это хорошее время включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно снова выключите ноутбук перед продолжением работы.
Шаг 11

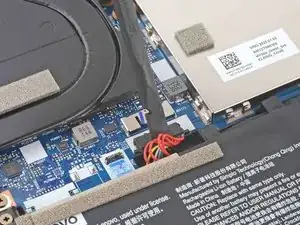

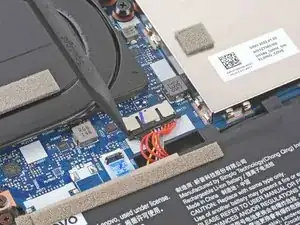

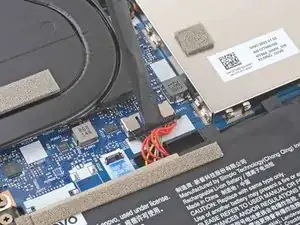

Используйте заострённый конец лопатки, чтобы сдвинуть по обе стороны разъём батареи и ослабить его.
Шаг 12

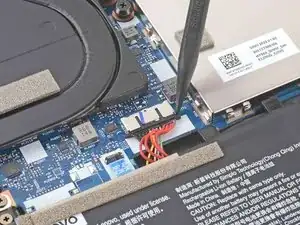

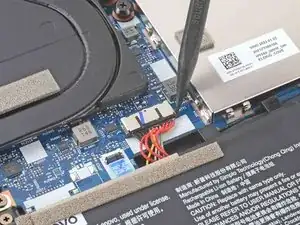

Используйте плоский конец лопатки, чтобы выжать и отсоединить кабель батареи.
Шаг 13

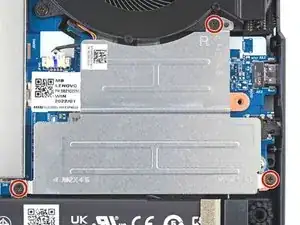

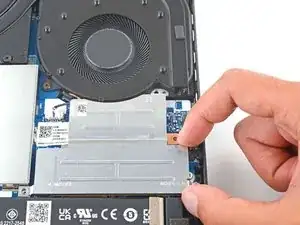

Используйте крестовую отвертку, чтобы открутить три винта PH00 5.1 мм, фиксирующие крышку правого SSD на материнской плате.
При обратной сборке убедитесь, что отверстие в верхней части крышки совпадает со стойкой на корпусе.
Шаг 14

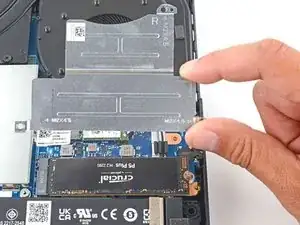

Схватите крышку SSD и поднимите её, чтобы снять.
Шаг 15

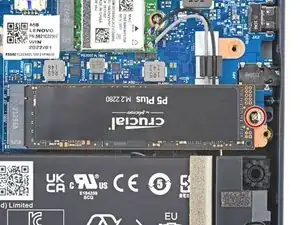

Используйте крестовую отвертку, чтобы открутить винт PH1 2.7 мм, фиксирующий SSD на материнской плате.
После снятия винта SSD подпрыгнет примерно на 30˚.
Шаг 16

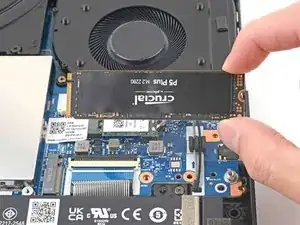

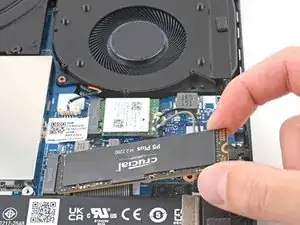

Возьмитесь за края SSD вблизи выемки для винта.

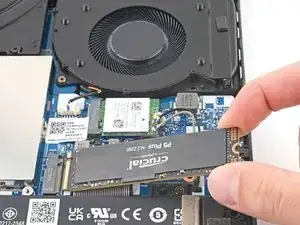

Осторожно потяните, чтобы вынуть SSD.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Сдайте электронные отходы в пункт переработки, сертифицированный по стандартам R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество ответов Lenovo Legion.
Перевод руководства с ifixit.com
