Замена аккумулятора Lenovo Legion 5 Pro 16ACH6H

Используйте отвертку Phillips для удаления следующих десяти винтов, крепящих заднюю крышку к корпусу:

Шесть винтов PH00 длиной 12,7 мм

Четыре винта PH00 длиной 4,2 мм

Вставьте округленный край открывающей лопатки между задней крышкой и корпусом в правом нижнем углу.

Установите лопатку под углом примерно 45˚.

Проведите лопаткой вдоль переднего края, чтобы освободить защёлки, крепящие заднюю крышку к корпусу.

Вставьте округленный край открывающей лопатки между задней крышкой и корпусом по правому краю.

Установите лопатку под углом примерно 30˚ и проведите вниз по правому краю, пока не достигнете пластиковых вентиляционных отверстий сбоку.

Повторите ту же процедуру на левом краю, чтобы освободить защёлки.

Разместите ноутбук вертикально, чтобы удобно получить доступ к пластиковым вентиляционным отверстиям.

Вставьте округленный край открывающей лопатки между корпусом и пластиковыми вентиляционными отверстиями с правой стороны рядом с портом USB-A.

Поверните лопатку так, чтобы она была расположена сверху на пластиковых вентиляционных отверстиях.

Толкните лопатку между корпусом и пластиковыми вентиляционными отверстиями.

Проведите лопаткой вдоль верхнего края пластиковых вентиляционных отверстий, чтобы освободить защёлки.

Проведите округленным краем открывающей лопатки между корпусом и пластиковыми вентиляционными отверстиями с левой стороны рядом с портом USB-C.

Поверните лопатку так, чтобы она была расположена сверху на пластиковых вентиляционных отверстиях.

Толкните лопатку между корпусом и пластиковыми вентиляционными отверстиями.

Проведите лопаткой вдоль верхнего края пластиковых вентиляционных отверстий, чтобы освободить защёлки.

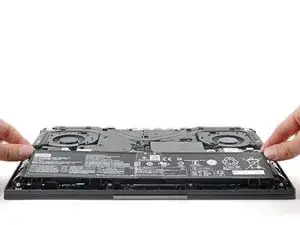

Поднимите заднюю крышку и снимите её с корпуса.

Во время сборки это хороший момент, чтобы включить ноутбук и протестировать все функции перед тем, как закрыть его. Не забудьте выключить ноутбук перед продолжением работы.

Используйте заостренный конец открывающей лопатки, чтобы толкнуть с каждой стороны разъём аккумулятора для его ослабления.

Используйте плоский конец открывающей лопатки, чтобы вытолкнуть и отсоединить кабель аккумулятора.

Используйте отвертку Phillips, чтобы удалить три винта PH00 длиной 5.1 мм, крепящих правый щит SSD к материнской плате.

Во время сборки убедитесь, что отверстие на верхней части щита совмещено с выступом на корпусе.

Возьмите щит SSD и поднимите его, чтобы снять.

Используйте отвертку Phillips, чтобы удалить винт PH1 длиной 2.6 мм, крепящий SSD к материнской плате.

SSD поднимется под углом примерно 30˚, когда винт будет удалён.

Возьмитесь за края SSD рядом с врезкой для винта.

Осторожно потяните, чтобы снять SSD.

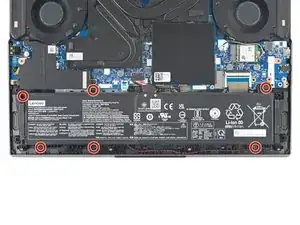

Используйте вашу отвертку Phillips, чтобы удалить шесть винтов длиной 5.1 мм, крепящих аккумулятор.

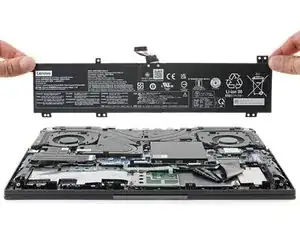

Удалите аккумулятор из его ниши.
