Замена задней крышки Lenovo Legion 5 15ACH6H
Используйте это руководство, чтобы снять или заменить заднюю крышку ноутбука Lenovo Legion 5 15ACH6H.
Перед выполнением ремонта обязательно полностью выключите и отключите ноутбук от сети. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1

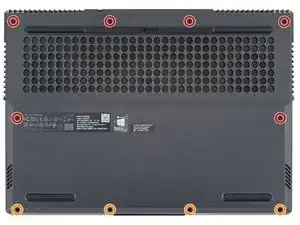

С помощью крестовой отвертки отверните следующие десять винтов, фиксирующих заднюю крышку к рамке:
Шесть винтов PH1 длиной 12.5 мм
Четыре винта PH1 длиной 4.7 мм
Шаг 2

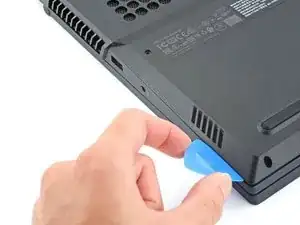

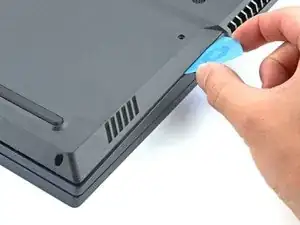

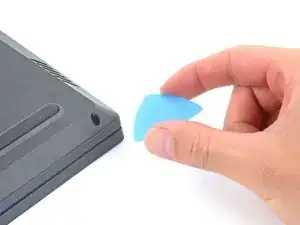

Вставьте закруглённый край монтажной лопатки между задней крышкой и рамкой в правом нижнем углу.
Шаг 3

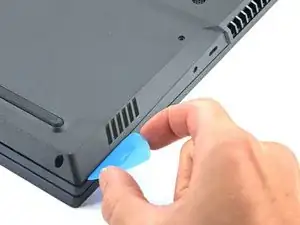

Поверните лопатку под углом примерно 30°.
Сдвиньте лопатку вдоль переднего края, чтобы отсоединить защёлки, фиксирующие заднюю крышку к рамке.
Шаг 4

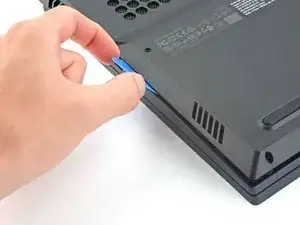

Вставьте край монтажной лопатки между задней крышкой и рамкой на правом ребре.
Поверните лопатку под углом примерно 30° и сдвиньте вниз по левому ребру, чтобы освободить защёлки.
Шаг 5

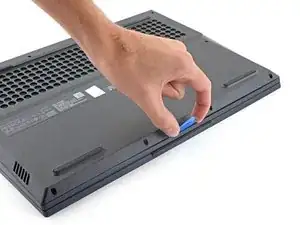

Повторите ту же процедуру на левом ребре, чтобы освободить защёлки.
Шаг 6
Установите ноутбук вертикально, чтобы обеспечить удобный доступ к пластиковым вентиляционным решёткам.

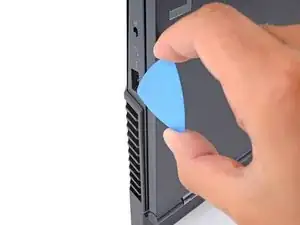

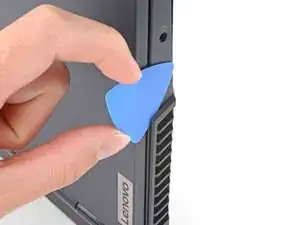

Сдвиньте закруглённый край монтажной лопатки между рамкой и пластиковыми решётками с левой стороны рядом с портом USB-C.
Поверните лопатку так, чтобы она оказалась поверх пластиковых решёток.
Шаг 7

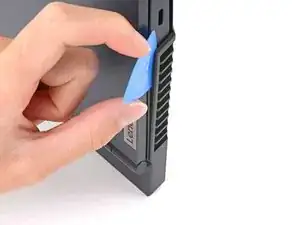

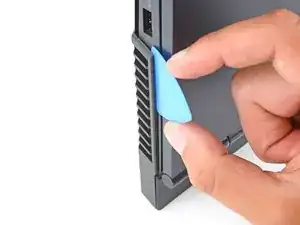

Вдавите лопатку между рамкой и пластиковыми решётками.
Сдвиньте лопатку вдоль верхнего края пластиковых решёток, чтобы освободить защёлки.
Шаг 8

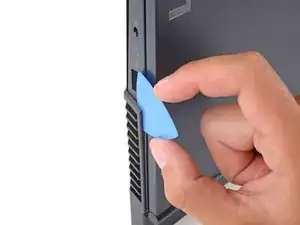

Сдвиньте монтажную лопатку между рамкой и пластиковыми решётками с правой стороны рядом с портом USB-A.
Поверните лопатку так, чтобы она оказалась поверх пластиковых решёток.
Шаг 9

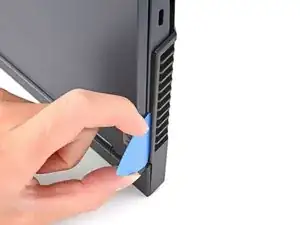

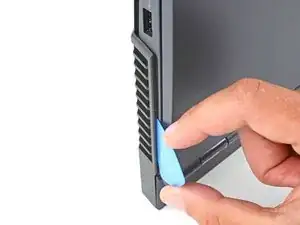

Вдавите лопатку между рамкой и пластиковыми решётками.
Сдвиньте лопатку вдоль верхнего края пластиковых решёток, чтобы освободить защёлки.
Шаг 10

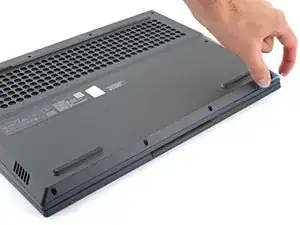

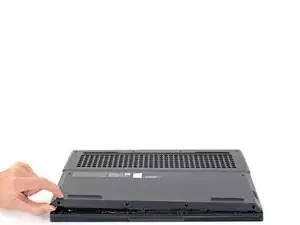

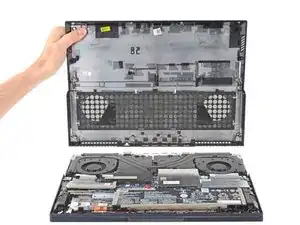

Поднимите заднюю крышку вверх и снимите её с корпуса.
При повторной сборке полезно включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно выключите ноутбук перед продолжением работ.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Утилизируйте электронные отходы в пунктах приёма с сертификатом R2 или e-Stewards.
Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу ответов Lenovo Legion.
