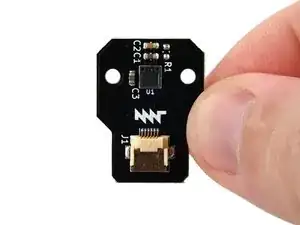

Замена платы трекбола MNT Pocket Reform

Если установлена операционная система, выполните соответствующие действия для безопасного выключения ноутбука.

Если операционная система ещё не установлена или ноутбук не реагирует, вы можете выключить его следующим образом:

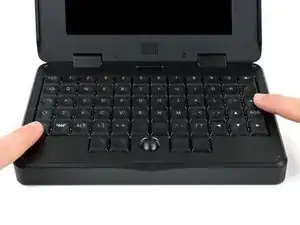

Включите экран OLED, одновременно нажав клавишу Hyper (диагональная стрелка) и Enter.

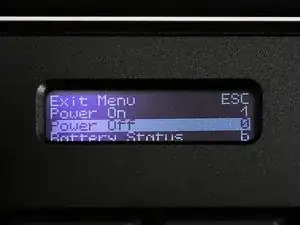

Используя клавиши со стрелками, выберите на экране OLED пункт Выключение.

Нажмите Enter, чтобы выключить ноутбук.

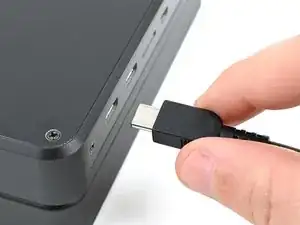

Отключите все кабели от ноутбука.

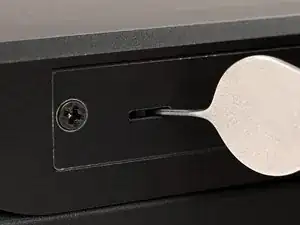

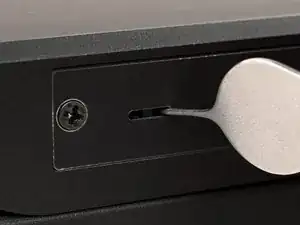

Используйте небольшой инструмент, например, штырёк для извлечения SIM-карты или согнутую скрепку, чтобы выключить переключатель резервного питания, сдвинув его в сторону от разъёма для гарнитуры.

Переключатель резервного питания находится в небольшой выемке на той же стороне, где расположен разъём для гарнитуры.

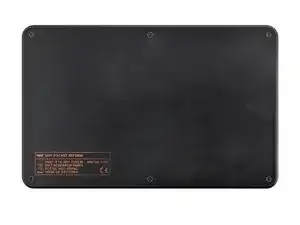

Положите ноутбук на рабочую поверхность так, чтобы нижняя панель с информационным полем была обращена вверх.

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить шесть винтов длиной 4,8 мм, крепящих нижнюю панель.

Нижняя панель изготовлена из материала печатной платы (PCB). При установке присоски нажимайте осторожно, но уверенно вблизи края, чтобы не сломать панель.

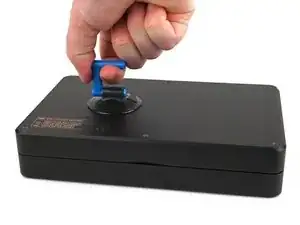

Закрепите присоску на нижней панели.

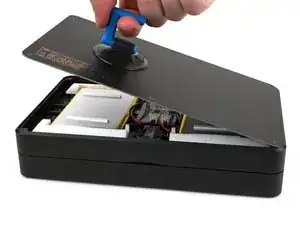

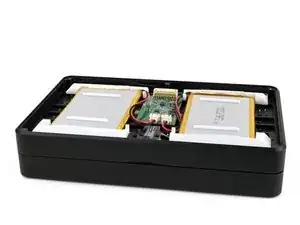

Используя присоску, поднимите нижнюю панель с ноутбука.

В качестве альтернативы можно использовать тонкую лопатку для поддевания панели или наклонить ноутбук, пока панель не выпадет.

При сборке установите нижнюю панель на ноутбук так, чтобы информационное поле находилось напротив петель.

Будьте осторожны, не повредите литий-полимерные аккумуляторы при работе рядом с ними металлическими инструментами. Если аккумуляторы повреждены или деформированы, соблюдайте соответствующие меры предосторожности.

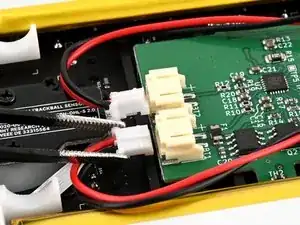

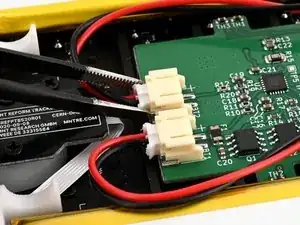

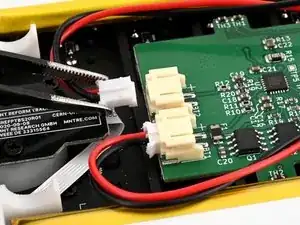

Используйте пинцет или пальцы, чтобы отсоединить скользящие разъёмы аккумуляторов от платы зарядного устройства.

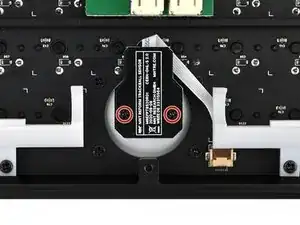

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить два винта длиной 4,8 мм, крепящих плату трекбола.

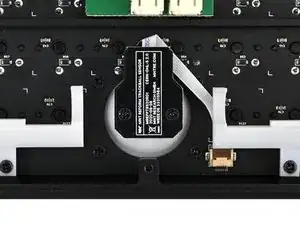

Поднимите плату трекбола и переверните её так, чтобы разъём ZIF был обращён вверх.

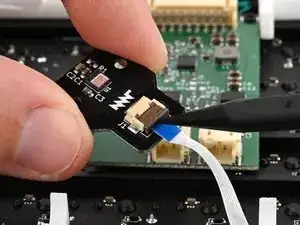

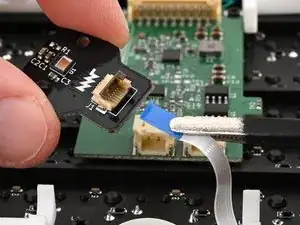

Используйте лопатку или палец, чтобы поднять фиксирующую защёлку разъёма ZIF.

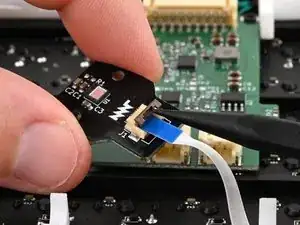

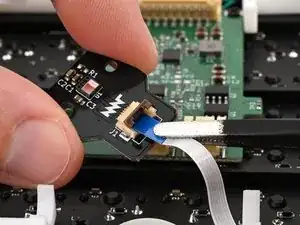

Используйте пинцет или пальцы, чтобы взяться за синюю метку на ленточном кабеле и извлечь его из разъёма ZIF.
