Замена батарейных плат MNT Reform

Ноутбуки

MNT Reform имеет две идентичные батарейные платы. Каждая плата содержит четыре элемента 18650 с химией LiFePO4 (3,2 В). Используйте только элементы LiFePO4 с MNT Reform! Другие химические составы, такие как Li-Ion или NiMH, несовместимы.

Шаг 1

Снимите следующие винты, закрепляющие прозрачную акриловую нижнюю панель к основному корпусу:

Десять серебристых винтов Phillips M2×6 мм

Шаг 2

Поднимите нижнюю панель и отложите в сторону.

Прежде чем выполнять любые работы внутри, убедитесь, что вы сняли все батарейные элементы.

Шаг 3

Вытащите восемь батарейных элементов один за другим и аккуратно отложите их в сторону.

Не используйте металлический инструмент для снятия батарей. Вы можете случайно коротнуть металлические контакты держателей батарей.

При замене батарей обратите внимание на полярность! Неверная установка элемента повредит ваше устройство.

На плате имеются указания на полярность + и - для каждого элемента.

Шаг 4

Отключите кабели аккумулятора от гнезд BATLEFT и BATRIGHT на материнской плате.

Чтобы избежать повреждения кабелей, тяните за разъем, а не за провода.

Шаг 5

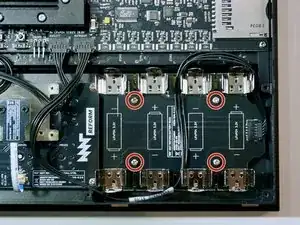

Снимите следующие винты, закрепляющие левую батарейную плату к основному корпусу:

Четыре винта Philips M2×4 с потайной головкой

Шаг 6

Снимите следующие винты, закрепляющие правую батарейную плату к основному корпусу:

Четыре винта Philips M2×4 с потайной головкой

Шаг 7

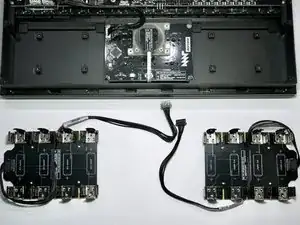

Поднимите батарейные платы из ноутбука.

Шаг 8

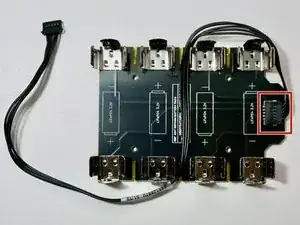

Если вы устанавливаете новые платы, отключите кабели от старых плат.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном

Перевод руководства с ifixit.com
