Замена карты Wi-Fi в MNT Reform

Открутите следующие винты, крепящие прозрачную акриловую нижнюю панель к основному корпусу:

Десять серебристых винтов Phillips M2×6 мм

Поднимите нижнюю панель и отложите её в сторону.

Перед началом работ внутри устройства убедитесь, что все элементы питания извлечены.

Постепенно извлеките восемь элементов питания и аккуратно отложите их в сторону.

Не используйте металлические инструменты для извлечения батареек. Возможен случайный короткий замыкание металлических контактов держателей батареек.

При установке батареек обратите внимание на полярность! Установка элемента в неправильной ориентации может повредить устройство.

На печатной плате указаны положения «+» и «–» для каждого элемента.

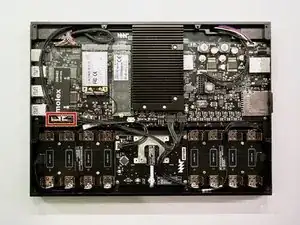

Отключите кабели UI1 (клавиатура) и UI2 (трекбол или тачпад) от материнской платы.

Чтобы не повредить кабели, тяните за разъём, а не за провода.

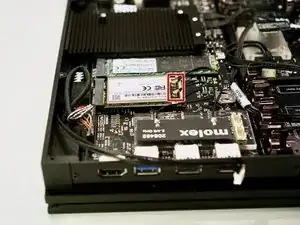

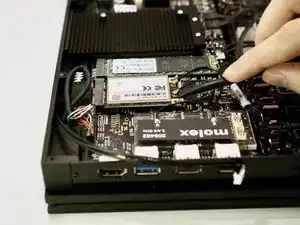

Используйте плоский конец лопатки или чистый ноготь, чтобы аккуратно отсоединить оба антенных разъёма от их гнёзд, потянув вверх.

При подключении антенн любой кабель можно подключить к любому гнезду. Порядок не имеет значения.

Разъёмы антенных кабелей хрупкие. При подключении убедитесь, что они правильно выровнены по гнёздам, и не прилагайте чрезмерного усилия.

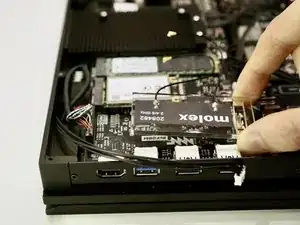

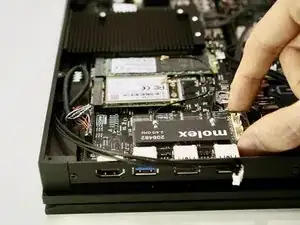

Поднимите акриловый держатель с антенной MIMO от Molex и отложите его в сторону.

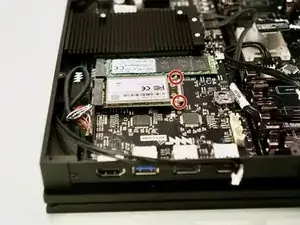

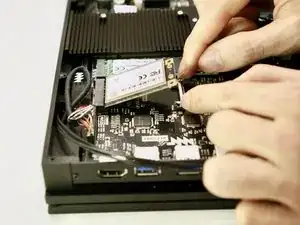

Отогните две металлические защёлки, удерживающие карту Wi-Fi, от разъёма mPCIe. Карта Wi-Fi сама встанет под углом.

При установке новой карты Wi-Fi вставьте её в разъём mPCIe и аккуратно нажмите вниз до щелчка фиксатора.

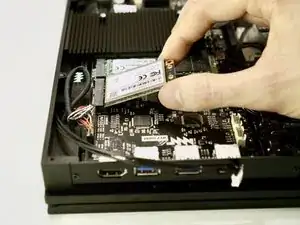

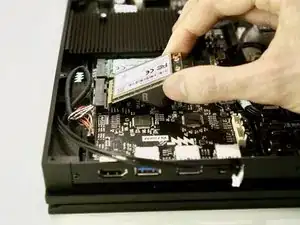

Извлеките карту Wi-Fi из разъёма mPCIe на материнской плате.

Чтобы не повредить разъём на материнской плате, не поднимайте слишком сильно свободный конец карты Wi-Fi.
