Замена динамика MNT Pocket Reform

Если вы установили операционную систему, выполните соответствующие действия для безопасного завершения работы ноутбука.

Если операционная система ещё не установлена либо ноутбук не отвечает, вы можете выключить его следующими шагами:

Включите OLED‑экран, одновременно нажав клавишу Hyper (диагональная стрелка) и Enter.

С помощью стрелок выберите на OLED‑экране пункт Power Off.

Нажмите Enter, чтобы выключить ноутбук.

Отключите все кабели от ноутбука.

Используйте небольшое приспособление, например инструмент для извлечения SIM‑карты или согнутую скрепку, чтобы выключить переключатель ожидания питания, сдвинув его от разъёма для гарнитуры.

Переключатель ожидания питания находится в небольшом углублении на той же стороне, где расположен разъём для гарнитуры.

Поместите ноутбук на рабочую поверхность так, чтобы нижняя крышка с коробкой с регуляторной информацией была обращена вверх.

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 4.8 мм, закрепляющих нижнюю крышку.

Нижняя крышка изготовлена из материала печатной платы (PCB). Надавливайте мягко, но уверенно возле края при установке присоски, чтобы не сломать крышку.

Установите присоску на нижнюю крышку.

Используйте присоску, чтобы приподнять нижнюю крышку и снять её с ноутбука.

В качестве альтернативы можно использовать тонкий монтажный инструмент для поддевания крышки или наклонить ноутбук, чтобы крышка выпала.

При сборке установите нижнюю крышку на ноутбук так, чтобы информационная коробка была противоположна петлям.

Будьте осторожны, чтобы не повредить литий‑полимерные аккумуляторы при работе вокруг них металлическими инструментами. Если аккумуляторы повреждены или деформированы каким‑либо образом, примите соответствующие меры предосторожности.

Используйте пинцет или пальцы, чтобы отсоединить от зарядной платы скользящие разъёмы аккумуляторов.

Поднимите аккумуляторы из рамки.

При сборке установите аккумуляторы так, чтобы пенопластовые наклейки были обращены вверх, стороны аккумуляторов с проводами — к петлям, а провода шли к середине ноутбука.

Установите нижнюю крышку на ноутбук.

Используйте крестовую отвёртку, чтобы закрепить нижнюю крышку шестью винтами длиной 4.8 мм.

Поместите ноутбук на рабочую поверхность так, чтобы верхняя крышка с логотипом MNT была обращена вверх.

Используйте крестовую отвёртку, чтобы выкрутить семь винтов длиной 4.8 мм, удерживающих верхнюю крышку.

Верхняя крышка изготовлена из материала печатной платы (PCB). Надавливайте мягко, но уверенно возле края при установке присоски, чтобы не сломать крышку.

Установите присоску на верхнюю крышку.

Используйте присоску, чтобы приподнять верхнюю крышку и снять её с ноутбука.

В качестве альтернативы можно использовать тонкий монтажный инструмент для поддевания крышки или наклонить ноутбук, чтобы крышка выпала.

Между верхней крышкой и процессором находится термопрокладка, которая может прилипнуть к верхней крышке при снятии.

При сборке:

Если термопрокладка повреждена каким‑либо образом, следуйте руководству по замене термопрокладки, чтобы установить новую термопрокладку.

Термопрокладка может быть приклеена к верхней крышке или к процессору.

Если термопрокладка в хорошем состоянии, можно продолжать сборку.

Убедитесь, что термопрокладка хорошо контактирует с процессором и верхней крышкой.

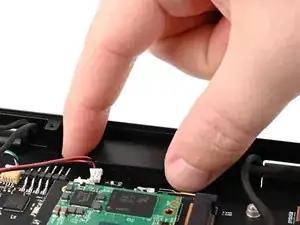

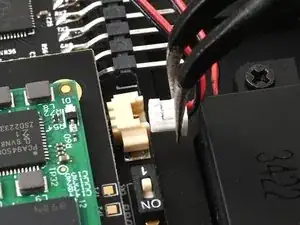

Используйте изогнутый пинцет или пальцы, чтобы отсоединить скользящий разъём динамика от материнской платы.

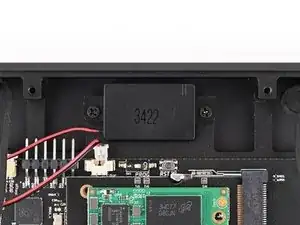

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 4.8 мм, крепящие динамик.

Поднимите динамик из его гнезда, чтобы извлечь его.
