Замена материнской платы MNT Pocket Reform
Используйте это руководство для замены материнской платы в ноутбуке MNT Pocket Reform.
Если любой из портов (кроме разъёма для гарнитуры) повреждён, потребуется заменить материнскую плату, поскольку порты припаяны к плате. Технические характеристики для изготовления собственной материнской платы можно найти на странице документации MNT.
Шаг 1


Если вы установили операционную систему, выполните соответствующие шаги для безопасного завершения работы ноутбука.
Если операционная система не установлена или ноутбук не отвечает, вы можете выключить его следующими шагами:
Включите OLED‑экран, одновременно нажав клавиши Hyper (диагональная стрелка) и Enter.
С помощью клавиш со стрелками выберите на OLED‑экране пункт Power Off.
Нажмите Enter, чтобы выключить ноутбук.
Отключите все кабели от ноутбука.
Шаг 2

Используйте небольшой инструмент, например инструмент для извлечения SIM‑карты или согнутую скрепку, чтобы отключить переключатель резервного питания, подвинув его в сторону, противоположную разъёму для гарнитуры.
Переключатель резервного питания находится в небольшом углублении на той же стороне, что и разъём для гарнитуры.
Шаг 3


Разместите ноутбук на рабочей поверхности так, чтобы нижняя крышка с блоком регуляторной информации была обращена вверх.
Отверткой Phillips выкрутите шесть винтов длиной 4.8 мм, крепящих нижнюю крышку.
Шаг 4


Нижняя крышка изготовлена из материала печатной платы (PCB). При использовании присоски нажимайте аккуратно, но уверенно ближе к краю, чтобы не сломать крышку.
Прикрепите присоску к нижней крышке.
С помощью присоски поднимите нижнюю крышку и снимите её с ноутбука.
В качестве альтернативы можно использовать тонкий прецизионный инструмент, чтобы поддеть крышку, или наклонить ноутбук, пока крышка не выпадет.
При обратной сборке разместите нижнюю крышку на ноутбуке так, чтобы блок с информацией был расположен напротив петель.
Шаг 5


Будьте осторожны, чтобы не повредить литий‑полимерные батареи при работе рядом с ними металлическими инструментами. Если батареи повреждены или деформированы, примите соответствующие меры предосторожности.
С помощью пинцета или пальцев отключите скользящие разъёмы батарей от платы зарядного устройства.
Шаг 6


Поднимите батареи из рамки.
При обратной сборке установите батареи так, чтобы поролоновые наклейки были сверху, стороны батарей с проводами были направлены к петлям, а провода шли к середине ноутбука.
Шаг 7


Поместите нижнюю крышку на ноутбук.
Отверткой Phillips закрепите нижнюю крышку шестью винтами длиной 4.8 мм.
Шаг 8

Разместите ноутбук на рабочей поверхности так, чтобы верхняя крышка с логотипом MNT была обращена вверх.
Отверткой Phillips выкрутите семь винтов длиной 4.8 мм, крепящих верхнюю крышку.
Шаг 9


Верхняя крышка изготовлена из материала печатной платы (PCB). При использовании присоски нажимайте аккуратно, но уверенно ближе к краю, чтобы не сломать крышку.
Прикрепите присоску к верхней крышке.
С помощью присоски поднимите верхнюю крышку и снимите её с ноутбука.
В качестве альтернативы можно использовать тонкий прецизионный инструмент, чтобы поддеть крышку, или наклонить ноутбук, пока крышка не выпадет.
Между верхней крышкой и процессором находится термопрокладка, которая может прилипнуть к крышке при снятии.
Шаг 10


Если термопрокладка повреждена, выполните руководство по замене термопрокладки, чтобы при обратной сборке установить новую прокладку.
Если термопрокладка прилипла к верхней крышке и находится в хорошем состоянии, можно продолжать ремонт и просто переустановить верхнюю крышку с термопрокладкой.

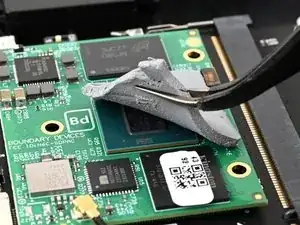

Если термопрокладка прилипла к процессору и находится в хорошем состоянии, аккуратно снимите её пинцетом или пальцами и отложите в сторону. Затем следуйте инструкциям по сборке ниже.
При обратной сборке:

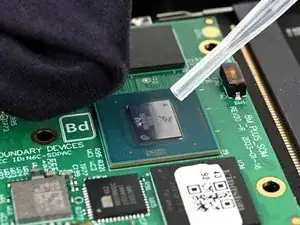

Используйте изопропиловый спирт высокой концентрации (более 90%) и бумажный кофейный фильтр или безворсовую ткань для очистки поверхности нового процессора и области крышки, которая будет контактировать с термопрокладкой.
Установите термопрокладку на процессор в новом модуле процессора.
Продолжите переустановку верхней крышки.
Шаг 11

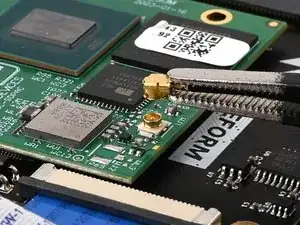

Подденьте одной стороной пинцета коаксиальный разъём антенны как можно ближе к металлической головке.
Поднимите разъём прямо вверх и снимите его с модуля процессора, чтобы отключить.
Обязательно поднимайте коаксиальный разъём прямо вверх со сокета, чтобы не погнуть разъём.

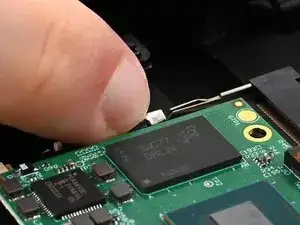

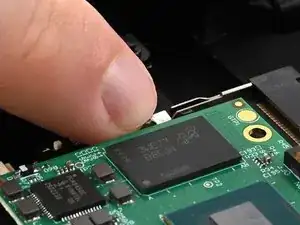

При обратной сборке совместите разъём с сокетом и нажимайте на него пальцем, чтобы установить. Инструмент типа лопатки может соскользнуть и повредить навесные компоненты вокруг разъёма.
Шаг 12

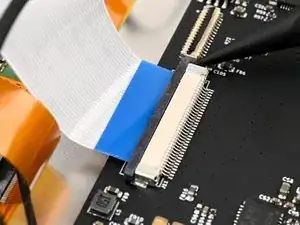

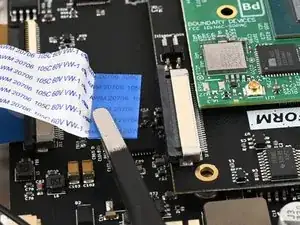

Используйте лопатку, чтобы поочерёдно нажимать с обеих сторон на фиксирующую защёлку, удерживающую гибкий шлейф межсоединения в разъёме на модуле процессора, пока защёлка не щёлкнёт в открытое положение.
Шаг 13

Захватите синию язычок на шлейфе пинцетом или пальцами и вытяните его из разъёма.
Шаг 14

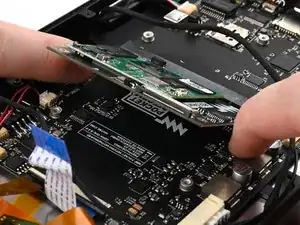

Одновременно отведите пальцами две металлические защёлки на коротких сторонах модуля процессора от самого модуля.
Модуль процессора подпрыгнёт, как только обе защёлки освободятся.
Шаг 15

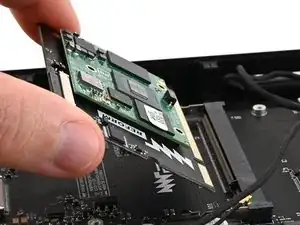

Вытяните модуль процессора из его гнезда на материнской плате.
При сборке вставляйте модуль процессора под углом примерно 45º, затем прижмите и защёлкните крепления. Модуль должен легко заходить в гнездо. Если он не вставляется — пересмотрите положение и попробуйте снова.
Шаг 16

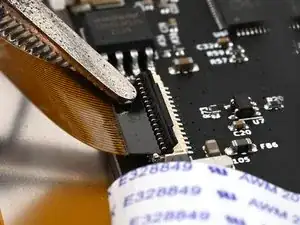

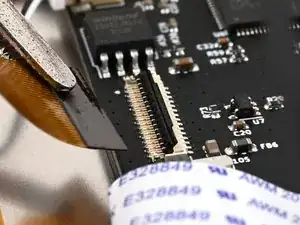

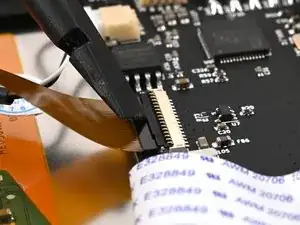

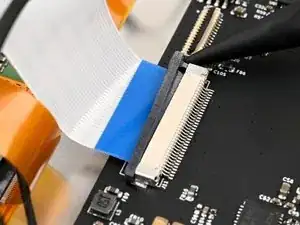

Используйте лопатку, чтобы подпереть и перевести вверх фиксирующий язычок ZIF‑разъёма кабеля дисплея.
Шаг 17

С помощью пинцета захватите тяговый язычок на шлейфе и вытяните его из разъёма.
Шаг 18

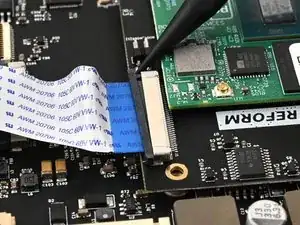

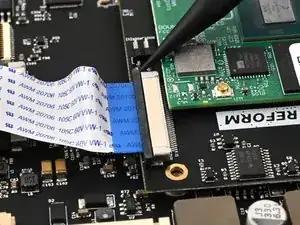

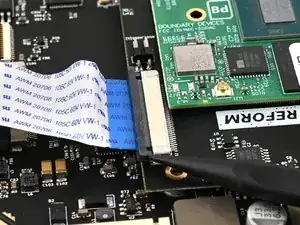

Используйте лопатку, чтобы поочерёдно нажимать с обеих сторон на фиксирующую защёлку, удерживающую шлейф модуля процессора в разъёме на материнской плате, пока защёлка не щёлкнёт в открытое положение.
Шаг 19

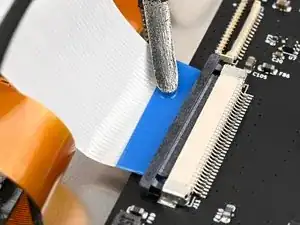

Пинцетом захватите синий язычок на шлейфе и вытяните его из разъёма.
Шаг 20

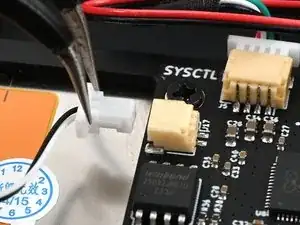

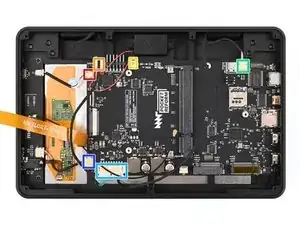

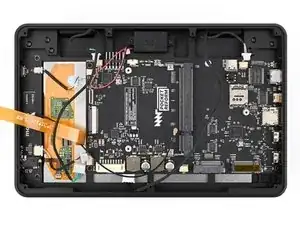

Используйте угловой пинцет или пальцы, чтобы отсоединить все скользящие разъёмы от материнской платы:
Кнопка питания в режиме ожидания
UART контроллера клавиатуры
Динамик
USB клавиатуры
Зарядное устройство
Гарнитура
Шаг 21

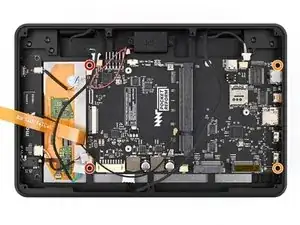

Отверткой Phillips отвёрткой удалите четыре винта, фиксирующие материнскую плату:
Два винта длиной 2.9 мм, фиксирующих левый край материнской платы
Два винта длиной 4.8 мм, фиксирующих правый край материнской платы
Шаг 22

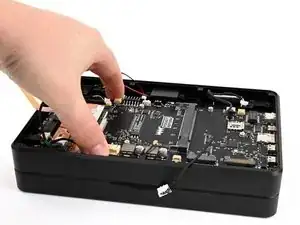

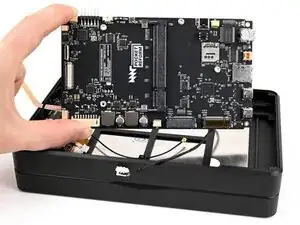

Убедившись, что порты на правом крае материнской платы выведены из своих вырезов в раме, поднимите левый край материнской платы и извлеките её.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Отнесите электронные отходы в утилизацию, сертифицированную по стандартам R2 или e‑Stewards.
