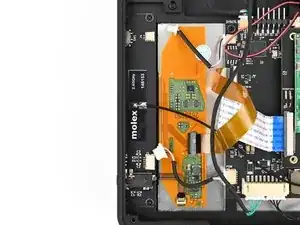

Замена дополнительной платы (daughterboard) MNT Pocket Reform

Используйте это руководство для замены дополнительной платы, также называемой платой гарнитуры, на вашем ноутбуке MNT Pocket Reform.

Дополнительная плата содержит переключатель режима ожидания питания, разъем для гарнитуры и антенну Wi‑Fi. Если у заменяемой платы отсутствует антенна Wi‑Fi, вам также потребуется купить заменяющую антенну.

Спецификации для самостоятельного изготовления дополнительной платы можно найти на странице документации MNT.

Шаг 1

Если вы установили операционную систему, выполните соответствующие действия для безопасного завершения работы ноутбука.

Если операционная система ещё не установлена или ноутбук не реагирует, завершите работу следующими шагами:

Включите OLED‑экран, одновременно нажав клавишу Hyper (диагональная стрелка) и Enter.

Используйте клавиши со стрелками, чтобы на OLED‑экране выбрать вариант Power Off.

Нажмите Enter, чтобы выключить ноутбук.

Отключите все кабели от ноутбука.

Шаг 2

Используйте небольшой инструмент, например инструмент для извлечения SIM‑карты или изогнутую скрепку, чтобы выключить переключатель режима ожидания, сдвинув его от разъема для гарнитуры.

Переключатель режима ожидания находится в небольшом углублении на той же стороне, что и разъем для гарнитуры.

Шаг 3

Разместите ноутбук на рабочей поверхности так, чтобы нижняя крышка с информационным блоком была сверху.

Отверткой Phillips снимите шесть винтов длиной 4.8 мм, крепящих нижнюю крышку.

Шаг 4

Нижняя крышка выполнена из материала печатной платы (PCB). При применении присоски нажимайте аккуратно, но уверенно у края, чтобы не сломать крышку.

Приложите присоску к нижней крышке.

С помощью присоски снимите нижнюю крышку с ноутбука.

В качестве альтернативы можно использовать тонкий монтажный инструмент, чтобы поддеть крышку, или наклонить ноутбук, пока крышка не выпадет.

При сборке установите нижнюю крышку на ноутбук так, чтобы информационный блок был напротив петлей.

Шаг 5

Будьте осторожны, чтобы не повредить литий‑полимерные аккумуляторы при работе металлическими инструментами. Если аккумуляторы повреждены или деформированы, примите соответствующие меры предосторожности.

Используйте пинцет или пальцы, чтобы отсоединить скользящие разъёмы аккумуляторов от платы зарядного устройства.

Шаг 6

Поднимите аккумуляторы из рамы.

При сборке установите аккумуляторы так, чтобы поролоновые наклейки были сверху, стороны аккумуляторов с проводами — по направлению к петлям, а провода шли к середине ноутбука.

Шаг 7

Поместите нижнюю крышку на ноутбук.

Отверткой Phillips закрепите нижнюю крышку шестью винтами длиной 4.8 мм.

Шаг 8

Разместите ноутбук на рабочей поверхности так, чтобы верхняя крышка с логотипом MNT была сверху.

Отверткой Phillips снимите семь винтов длиной 4.8 мм, крепящих верхнюю крышку.

Шаг 9

Верхняя крышка выполнена из материала печатной платы (PCB). При применении присоски нажимайте аккуратно, но уверенно у края, чтобы не сломать крышку.

Приложите присоску к верхней крышке.

С помощью присоски снимите верхнюю крышку с ноутбука.

В качестве альтернативы можно использовать тонкий монтажный инструмент, чтобы поддеть крышку, или наклонить ноутбук, пока крышка не выпадет.

Между верхней крышкой и процессором находится теплопроводящая подкладка, которая может прилипнуть к верхней крышке при снятии.

Шаг 10

При сборке:

Если теплопроводящая подкладка повреждена, следуйте руководству по замене теплопроводящей подкладки, чтобы установить новую.

Теплопроводящая подкладка может быть приклеена к верхней крышке или процессору.

Если подкладка находится в хорошем состоянии, продолжайте сборку.

Убедитесь, что теплопроводящая подкладка плотно контактирует с процессором и верхней крышкой.

Шаг 11

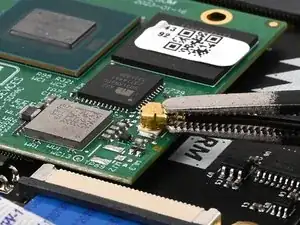

Подведите одну из лапок пинцета под коаксиальный разъем антенны как можно ближе к металлической клемме.

Поднимите разъем строго вверх и снимите его с модуля процессора, чтобы отсоединить.

Поднимайте коаксиальный разъем строго вертикально, чтобы не согнуть его.

При сборке выровняйте разъем над гнездом и прижмите его пальцем на место. Инструмент, например лопатка, может соскользнуть и повредить поверхностные компоненты вокруг разъема.

Шаг 12

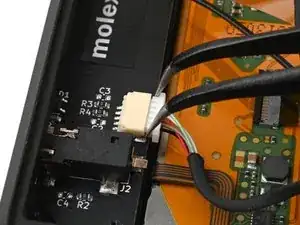

Используйте парные изогнутые пинцеты или пальцы, чтобы отсоединить скользящий разъем разъема для гарнитуры от дополнительной платы.

Шаг 13

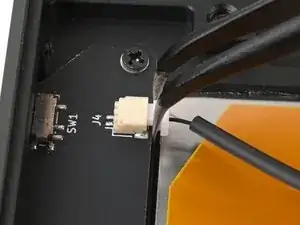

Используйте пинцет с наклонными наконечниками или пальцы, чтобы отсоединить скользящий разъём питания в режиме ожидания от дочерней платы.

Шаг 14

Отверткой с крестовым шлицем удалите два винта длиной 4,8 мм, фиксирующие дочернюю плату.

Шаг 15

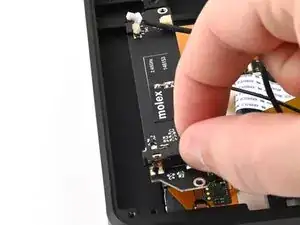

Убедившись, что разъём наушников выведен из соответствующего слота в рамке, поднимите дочернюю плату и извлеките её.

При сборке, при необходимости, прикрепите новую Wi‑Fi антенну к новой дочерней плате — снимите защитную подложку с антенны и приклейте её к дочерней плате.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.

Ремонт пошёл не по плану? Попробуйте простые методы устранения неполадок или обратитесь за помощью к сообществу Answers.

Отнесите электронные отходы на переработку в пункты, сертифицированные по стандартам R2 или e‑Stewards.

Перевод руководства с ifixit.com
