Замена модуля CPU MNT Reform
Модуль CPU вставляется в разъём материнской платы U1. Модуль содержит основной системный кристалл (SoC) и память.
Оригинальная версия MNT Reform поставляется с модулем CPU Boundary Devices Nitrogen8M_SOM, однако разрабатываются альтернативные модули CPU, и вы также можете разработать собственный.
Обратите внимание, что при снятии модуля CPU потребуется заново нанести термопасту.
Шаг 1
Удалите следующие винты, фиксирующие прозрачную акриловую нижнюю панель к основному корпусу:
Десять серебристых винтов Phillips M2×6 мм
Шаг 2
Поднимите нижнюю панель и отложите её в сторону.
Перед выполнением любых работ внутри корпуса убедитесь, что все элементы питания сняты.
Шаг 3
Поочерёдно выньте восемь батарейных элементов и безопасно отложите их в сторону.
Не используйте металлический инструмент для извлечения батарей. Вы можете случайно коротнуть металлические контакты держателей батарей.
При установке новых батарей обратите внимание на полярность! Вставка элемента неправильно приведёт к повреждению устройства.
На плате указаны ориентиры + и − для каждого элемента.
Шаг 4

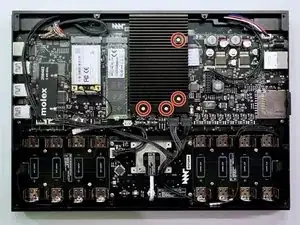

Удалите следующие винты, фиксирующие радиатор:
Четыре винта Philips M2×12
Шаг 5
Аккуратно приподнимите радиатор.

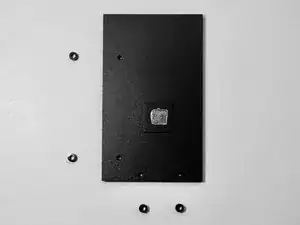

Следите за тем, чтобы не потерять четыре цилиндрических пластиковых распорки, поддерживающие радиатор.
При возврате радиатора на место не забудьте разместить распорки над отверстиями под винты перед закручиванием. Может быть полезно использовать пинцет для выравнивания распорок, если при установке радиатора они сместились.
При установке радиатора обратно потребуется нанести новую термопасту. У нас есть руководство по термопасте, которое облегчает замену термокомпаунда.
Если требуется частое снятие радиатора, можно заменить термопасту на термопрокладку толщиной 0,5 мм.
Шаг 6

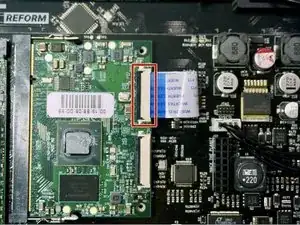

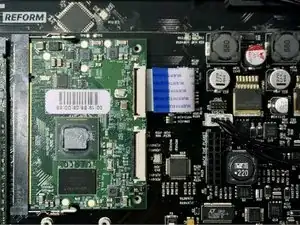

Аккуратно приподнимите чёрную защёлку на разъёме ленточного кабеля, затем выведите ленточный кабель наружу.
Шаг 7

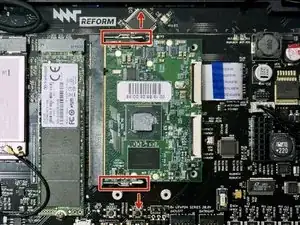

Освободите защёлки по обеим сторонам модуля CPU, потянув их одновременно.
Эти защёлки фиксируют модуль и после освобождения модуль «выскочит» вверх, аналогично планке оперативной памяти в других ноутбуках.
Шаг 8

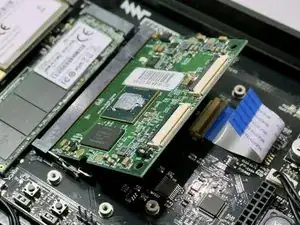

Выньте модуль CPU из его разъёма на материнской плате.
Чтобы не повредить разъём на материнской плате, не поднимайте свободный конец модуля чрезмерно.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Не забудьте заново нанести термопасту.
Убедитесь, что при установке нижней панели никакие кабели не защемлены. Не затягивайте винты слишком сильно.
Перевод руководства с ifixit.com
