Замена OLED‑экрана MNT Pocket Reform

Если вы установили операционную систему, выполните соответствующие действия для безопасного завершения работы ноутбука.

Если операционная система ещё не установлена или ноутбук не реагирует, вы можете выключить его следующими действиями:

Включите OLED‑экран, одновременно нажав клавишу Hyper (диагональная стрелка) и Enter.

С помощью клавиш со стрелками выберите на OLED‑экране пункт Power Off.

Нажмите Enter, чтобы выключить ноутбук.

Отключите все кабели от ноутбука.

Используйте небольшой инструмент, например инструмент для извлечения SIM‑карты или согнутую скрепку, чтобы выключить выключатель резервного питания, сдвинув переключатель от разъёма для наушников.

Переключатель резервного питания расположен в небольшой выемке на той же стороне, что и разъём для наушников.

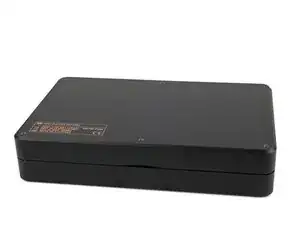

Разместите ноутбук на рабочей поверхности так, чтобы крышка снизу с блоком регуляторной информации была обращена вверх.

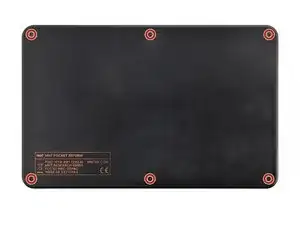

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 4.8 мм, фиксирующих нижнюю крышку.

Нижняя крышка выполнена из материала печатной платы (PCB). Надавливайте мягко, но уверенно вблизи кромки при установке присоски, чтобы не сломать крышку.

Приложите присоску к нижней крышке.

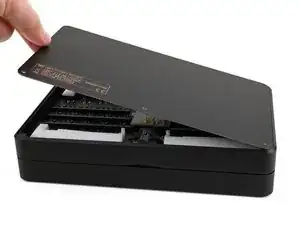

С помощью присоски приподнимите нижнюю крышку и снимите её с ноутбука.

В качестве альтернативы можно использовать тонкий монтажный инструмент, чтобы поддеть крышку, или наклонить ноутбук, чтобы крышка выпала.

При обратной сборке установите нижнюю крышку на ноутбук так, чтобы блок с информацией был напротив петель.

Будьте осторожны, чтобы не повредить литий‑полимерные аккумуляторы при работе рядом с ними металлическими инструментами. Если аккумуляторы повреждены или деформированы, примите соответствующие меры предосторожности.

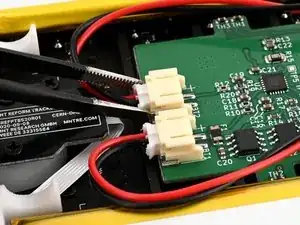

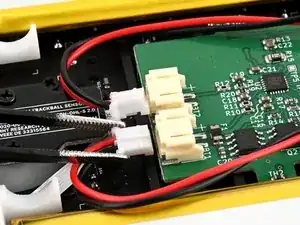

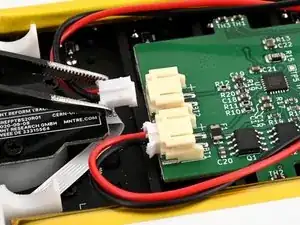

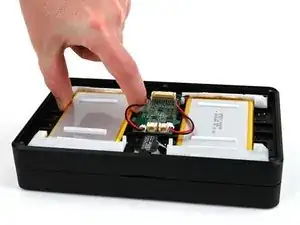

С помощью пинцета или пальцев отключите от платы зарядного устройства скользящие разъёмы аккумуляторов.

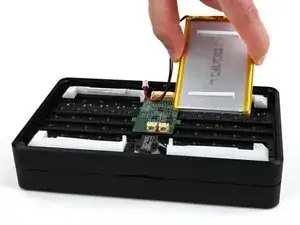

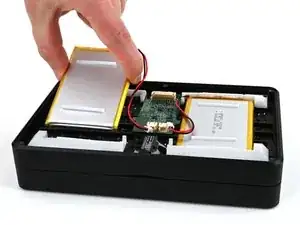

Поднимите аккумуляторы из рамы.

При обратной сборке устанавливайте аккумуляторы так, чтобы клейкие наклейки-пенки были сверху, стороны аккумуляторов с проводами были направлены к петлям, а провода шли к центру ноутбука.

Поместите нижнюю крышку на ноутбук.

Используйте крестовую отвёртку, чтобы закрепить нижнюю крышку шестью винтами длиной 4.8 мм.

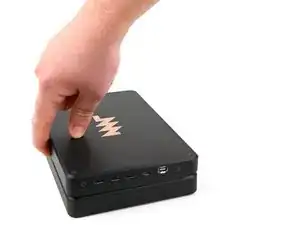

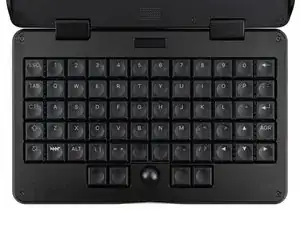

Переверните ноутбук так, чтобы верхняя крышка с логотипом MNT была обращена вверх.

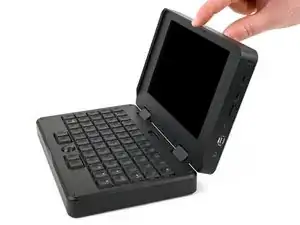

Откройте ноутбук так, чтобы винты, фиксирующие рамку клавиатуры, были легко доступны.

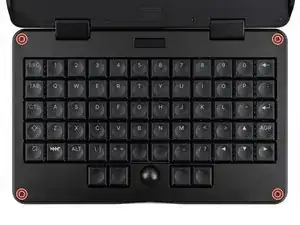

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 4.8 мм, фиксирующие рамку клавиатуры.

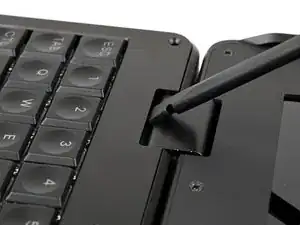

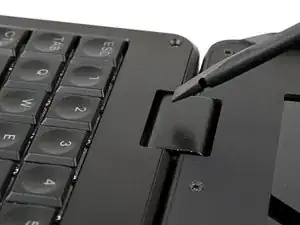

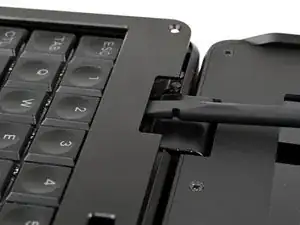

Вставьте ломик или палец в зазор между петлёй и ободком дисплея.

Подденьте ободок дисплея, пока не сможете схватить его пальцами.

Под рамкой клавиатуры внизу находятся четыре сильных магнита. Их можно оставить на месте во время ремонта, но вы можете снять их, чтобы не потерять.

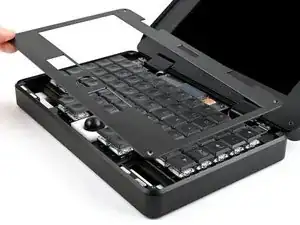

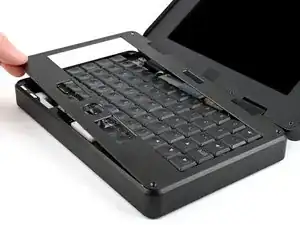

Поднимите и снимите рамку клавиатуры.

При обратной сборке:

Если вы снимали магниты, убедитесь, что они установлены так, чтобы притягиваться к магнитам под ободком дисплея.

Убедитесь, что сторона рамки клавиатуры с зенкованными (коническими) гнёздами для винтов обращена вверх.

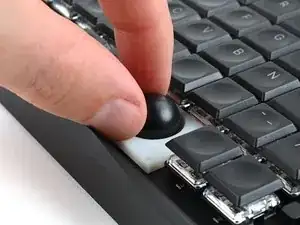

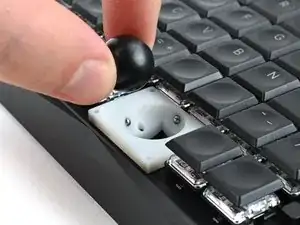

Выньте трекбол из его корпуса и положите в место, где он не покатится.

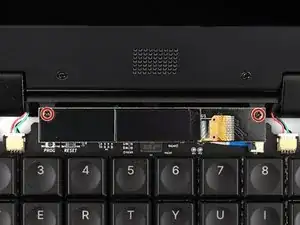

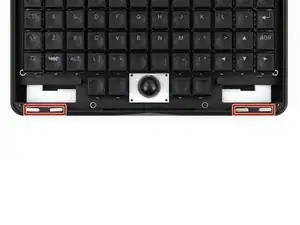

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 5.0 мм, фиксирующие OLED‑экран.

Обратите внимание, что это винты с круглой шляпкой («чизхед»), а не плоские потайные винты, используемые в остальных местах. При обратной сборке убедитесь, что используете правильные винты.

Под OLED‑экраном всё ещё находится ленточный кабель. Не пытайтесь полностью снять экран пока.

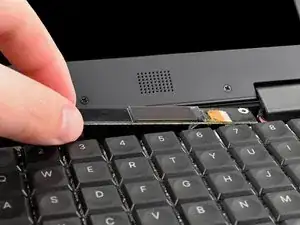

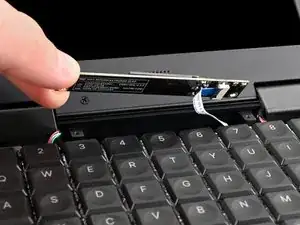

Поднимите OLED‑экран и поверните его, чтобы получить доступ к ленточному кабелю под ним.

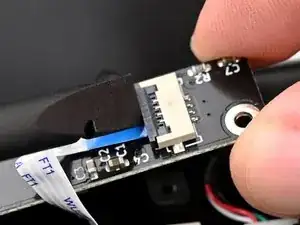

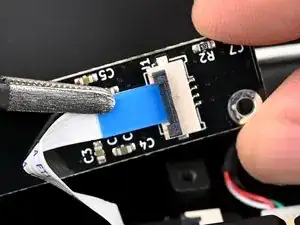

Используйте лопатку или ноготь, чтобы поднять фиксирующую шторку ZIF-разъёма кабеля OLED-экрана на задней стороне OLED-экрана.

Захватите язычок тянущего кабеля пинцетом или пальцами и аккуратно вытяните его из разъёма.

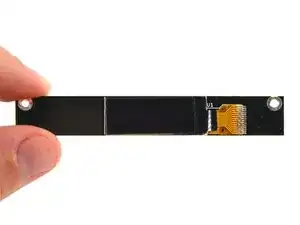

Снимите OLED-экран.
