Замена клавиатуры MNT Pocket Reform

Если вы установили операционную систему, выполните соответствующие действия для безопасного выключения ноутбука.

Если операционная система ещё не установлена или ноутбук не реагирует, можно выключить его следующими действиями:

Включите OLED‑дисплей, одновременно нажав клавишу Hyper (диагональная стрелка) и Enter.

С помощью стрелок выберите на OLED‑экране пункт Power Off.

Нажмите Enter, чтобы выключить ноутбук.

Отключите все кабели от ноутбука.

Используйте небольшой инструмент, например инструмент для извлечения SIM‑карты или согнутую скрепку, чтобы отключить переключатель резервного питания, сдвинув его от разъёма для гарнитуры.

Переключатель резервного питания находится в небольшой выемке на той же стороне, что и разъём для гарнитуры.

Положите ноутбук на рабочую поверхность так, чтобы крышка снизу с блоком с регуляторной информацией была направлена вверх.

Используйте крестовую отвертку, чтобы выкрутить шесть винтов длиной 4.8 мм, удерживающих нижнюю крышку.

Нижняя крышка изготовлена из материала печатной платы (PCB). Надавливайте аккуратно, но уверенно возле края при установке присоски, чтобы не сломать крышку.

Прикрепите присоску к нижней крышке.

С помощью присоски поднимите нижнюю крышку и снимите её с ноутбука.

Альтернативно можно использовать тонкий монтажный инструмент, чтобы поддеть крышку, или наклонить ноутбук, пока крышка не выпадет.

При сборке установите нижнюю крышку так, чтобы блок с информацией находился напротив петель.

Будьте осторожны, чтобы не повредить литий‑полимерные аккумуляторы при работе рядом с ними металлическими инструментами. Если аккумуляторы повреждены или деформированы, примите соответствующие меры предосторожности.

Используя пинцет или пальцы, отсоедините от платы зарядки скользящие разъёмы аккумуляторов.

Выньте аккумуляторы из корпуса.

При сборке устанавливайте аккумуляторы так, чтобы пенопластовые наклейки были направлены вверх, стороны аккумуляторов с проводами — к петлям, а провода шли к центру ноутбука.

Положите нижнюю крышку на ноутбук.

Используйте крестовую отвертку, чтобы закрепить нижнюю крышку шестью винтами длиной 4.8 мм.

Переверните ноутбук так, чтобы верхняя крышка с логотипом MNT была направлена вверх.

Откройте ноутбук так, чтобы винты, фиксирующие рамку клавиатуры, были легко доступны.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4.8 мм, удерживающие рамку клавиатуры.

Вставьте лопатку или палец в зазор между петлёй и рамкой дисплея.

Подденьте рамку дисплея до тех пор, пока не сможете схватить её пальцами.

Под рамкой клавиатуры внизу корпуса находятся четыре сильных магнита. Во время ремонта их можно оставить на месте, но вы можете снять их, чтобы не потерять.

Поднимите и снимите рамку клавиатуры.

При сборке:

Если вы снимали магниты, убедитесь, что они установлены так, чтобы притягиваться к магнитам под рамкой дисплея.

Убедитесь, что сторона рамки клавиатуры с потайными (коническими) гнездами для винтов направлена вверх.

Выньте трекбол из посадочного места и поместите его в место, где он не покатится.

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 5.0 мм, удерживающие OLED‑экран.

Обратите внимание, что это винты с круглой головкой «cheesehead», а не потайные винты с плоской головкой, используемые в других местах. При сборке не перепутайте винты.

Под OLED‑экраном всё ещё находится ленточный кабель. Не пытайтесь полностью снять экран пока.

Поднимите OLED‑экран и поверните его, чтобы получить доступ к ленточному кабелю под ним.

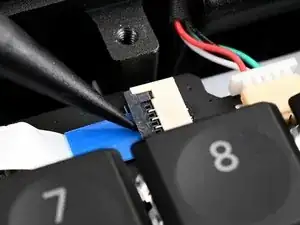

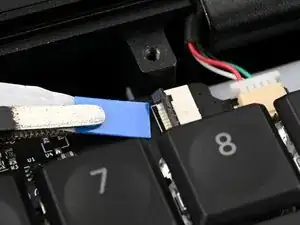

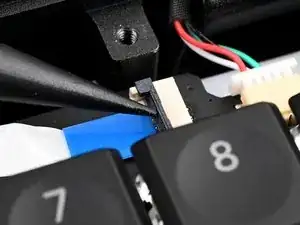

Используйте лопаточку или ноготь, чтобы откинуть запирающий язычок кабеля OLED‑экрана в ZIF‑разъёме на клавиатуре.

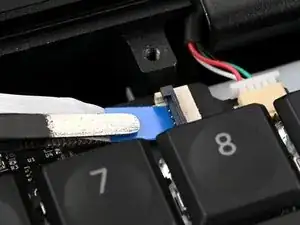

Сожмите ярлык (петельку) ленты паяльными пинцетами или пальцами и вытяните её из разъёма.

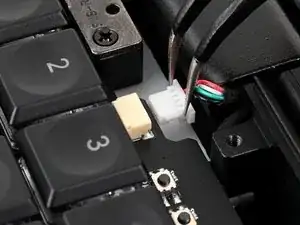

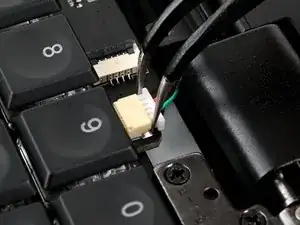

Используйте парктовые угловые пинцеты, чтобы отключить оба скользящих разъёма вдоль верхнего края клавиатуры.

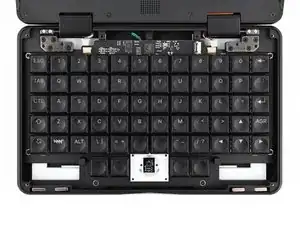

Отверткой Phillips отверните четыре винта длиной 4,8 мм, крепящие клавиатуру.

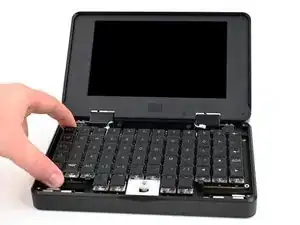

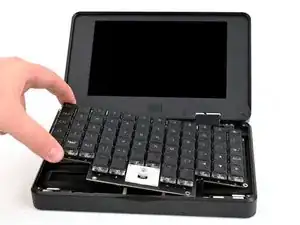

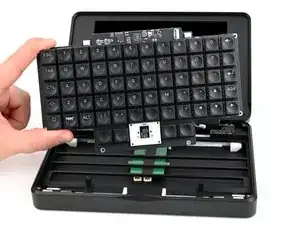

Поднимите и снимите клавиатуру.

Если в комплекте замены клавиатуры имеется плата трекбола, можете пропустить следующие три шага и перейти к сборке.

Положите клавиатуру на рабочую поверхность задней стороной вверх.

Отверткой Phillips отвинтите два винта длиной 4,8 мм, фиксирующие плату трекбола.

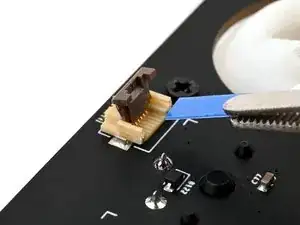

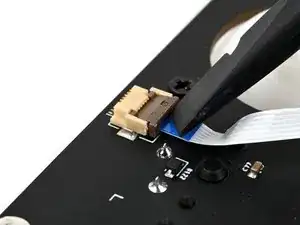

Используйте лопаточку или палец, чтобы поднять запирающий язычок ZIF‑разъёма платы трекбола на клавиатуре.

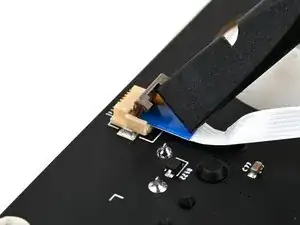

Сожмите кабель-ленты за синюю метку пинцетом или пальцами и извлеките его из ZIF‑разъёма.
