Замена платы зарядного устройства MNT Pocket Reform

Используйте это руководство для замены платы зарядного устройства в вашем ноутбуке MNT Pocket Reform.

Если ваш Pocket Reform имеет исправные аккумуляторы, но заряжается медленно или вообще не заряжается, или если устройство перегревается во время зарядки, возможно, вам потребуется заменить плату зарядного устройства.

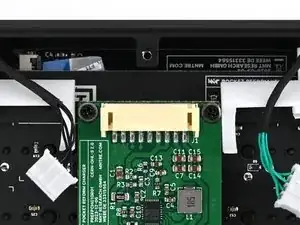

Файл CAD платы зарядного устройства можно найти на странице документации MNT.

Шаг 1

Если вы установили операционную систему, выполните соответствующие действия для безопасного выключения ноутбука.

Если вы еще не установили операционную систему или ноутбук не реагирует, вы можете выключить его следующим образом:

Включите OLED-экран, одновременно нажав клавишу Hyper (диагональная стрелка) и Enter.

С помощью клавиш со стрелками выберите Power Off (Выключение) на OLED-экране.

Нажмите Enter, чтобы выключить ноутбук.

Отсоедините все кабели от ноутбука.

Шаг 2

Используйте небольшой инструмент, такой как инструмент для извлечения SIM-карты или согнутую скрепку, чтобы выключить переключатель питания в режиме ожидания, сдвинув переключатель от разъема гарнитуры.

Переключатель питания в режиме ожидания расположен в небольшом углублении на той же стороне, что и разъем гарнитуры.

Шаг 3

Положите ноутбук на рабочую поверхность так, чтобы нижняя крышка с информационной панелью была обращена вверх.

Используйте крестовую отвертку, чтобы удалить шесть винтов длиной 4,8 мм, фиксирующих нижнюю крышку.

Шаг 4

Нижняя крышка изготовлена из материала печатной платы (PCB). При установке присоски нажимайте аккуратно, но уверенно ближе к краю, чтобы не сломать крышку.

Установите присоску на нижнюю крышку.

Используйте присоску, чтобы снять нижнюю крышку с ноутбука.

В качестве альтернативы, вы можете использовать тонкий инструмент для вскрытия, чтобы поддеть крышку, или наклонить ноутбук, пока крышка не выпадет.

При обратной сборке установите нижнюю крышку на ноутбук так, чтобы информационная панель находилась напротив петель.

Шаг 5

Будьте осторожны, чтобы не повредить литий-полимерные аккумуляторы при работе с ними металлическими инструментами. Если аккумуляторы каким-либо образом повреждены или деформированы, примите соответствующие меры предосторожности.

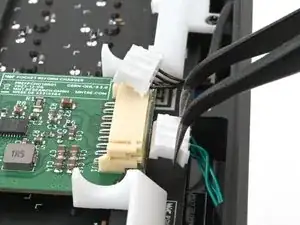

Используйте пинцет или пальцы, чтобы отсоединить скользящие коннекторы аккумуляторов от платы зарядного устройства.

Шаг 6

Извлеките аккумуляторы из рамки.

При обратной сборке установите аккумуляторы так, чтобы пенопластовые наклейки были обращены вверх, стороны аккумуляторов с проводами были направлены к петлям, а провода шли к середине ноутбука.
