Замена SSD в MNT Reform
Используйте это руководство для обновления или замены твердотельного накопителя в вашем MNT Reform. Reform использует стандартный разъем M.2 M-key для NVMe SSD.
Перед проведением ремонта, по возможности, создайте резервную копию имеющегося SSD.
Шаг 1

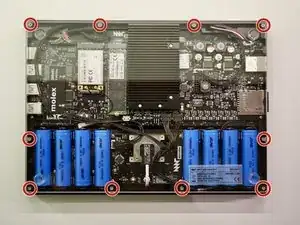

Удалите следующие винты, удерживающие прозрачную акриловую нижнюю панель на основном корпусе:
Десять серебряных винтов Phillips M2×6mm
Шаг 2

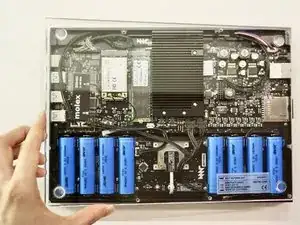

Поднимите нижнюю панель и отложите ее в сторону.
Перед обслуживанием всего, что находится внутри, убедитесь, что все элементы питания удалены.
Шаг 3

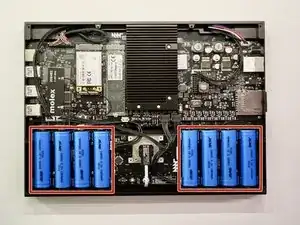

Извлеките восемь элементов питания по одному и безопасно отложите их.
Не используйте металлический инструмент для удаления батарей. Вы можете случайно коротким замыканием повредить металлические контакты держателей батарей.
При замене батарей обратите внимание на полярность! Неправильная установка элемента приведет к повреждению вашего устройства.
На печатной плате указана положительная и отрицательная ориентация для каждого элемента.
Шаг 4

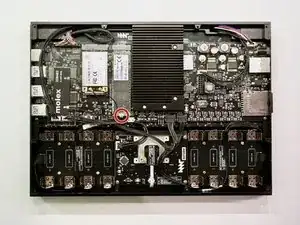

Удалите один винт с панелью M2×4, удерживающий SSD на материнской плате.
Шаг 5

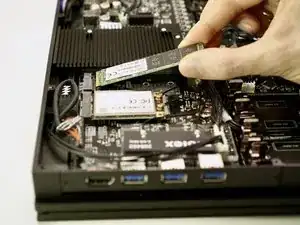

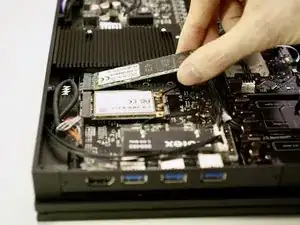

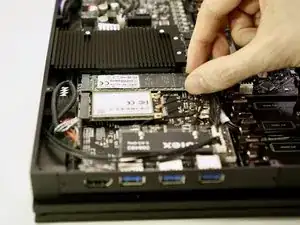

Поднимите свободный конец SSD немного и аккуратно извлеките SSD из разъема M.2 на материнской плате.
Чтобы не повредить разъем на материнской плате, не поднимайте свободный конец SSD слишком высоко.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Убедитесь, что при замене нижней панели ни один кабель не зажат. Не переусердствуйте с затягиванием винтов.
Перевод руководства с ifixit.com
