Замена динамиков Dell Alienware 13 R3
В этом руководстве показано, как снять и заменить динамики.
Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о безопасности, поставлявшейся с компьютером, и выполните шаги из раздела «Перед началом работы внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
Ослабьте пять стопорных винтов, которыми крышка основания крепится к основанию компьютера.
Шаг 2

Используя пластиковую лопатку, аккуратно отожмите крышку основания, чтобы освободить защелки крышки основания из пазов основания компьютера.
Шаг 3

Поднимите крышку основания и снимите её с основания компьютера.
Шаг 4

Используя пластиковую лопатку, отключите кабель аккумулятора от системной платы.
Шаг 5
Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.
Шаг 6
Подключите кабель аккумулятора к системной плате.
Шаг 7

Вставьте защёлки новой крышки основания в пазы на основании компьютера и защёлкните крышку на месте.
Шаг 8

Затяните пять стопорных винтов, которыми крышка основания крепится к основанию компьютера.
Шаг 9

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о безопасности, поставлявшейся с компьютером, и выполните шаги из раздела «Перед началом работы внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
ОСТОРОЖНО: Чтобы не повредить беспроводную карту, не размещайте под ней кабели.
Удалите винт (M2x3), который фиксирует беспроводную карту и кронштейн к основанию компьютера.
Шаг 10

Поднимите кронштейн беспроводной карты и снимите его с беспроводной карты.
Шаг 11

Отключите антенные кабели от беспроводной карты.
Шаг 12
ОСТОРОЖНО: Чтобы не повредить беспроводную карту, не размещайте под ней кабели.
Совместите вырез на беспроводной карте с выступом в разъёме для беспроводной карты.
Шаг 13
Вставьте новую беспроводную карту под углом в разъём для беспроводной карты.
Шаг 14
Подсоедините антенные кабели к беспроводной карте.
Шаг 15

Совместите отверстие под винт в кронштейне беспроводной карты с отверстием в беспроводной карте и в основании компьютера.
Шаг 16

Вставьте винт (M2x3), который фиксирует кронштейн беспроводной карты к беспроводной карте и основанию компьютера.
Шаг 17

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о безопасности, поставлявшейся с компьютером, и выполните шаги из раздела «Перед началом работы внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
Удалите винт (M2x3), который фиксирует твердотельный накопитель к основанию компьютера.
Шаг 18

Поднимите и выдвиньте твердотельный накопитель из разъёма для твердотельного накопителя.
Шаг 19
Совместите вырез на новом твердотельном накопителе с выступом в разъёме для твердотельного накопителя и вставьте твердотельный накопитель в разъём.
Шаг 20

Нажмите модуль памяти вниз, пока он не защёлкнется на месте.
Шаг 21

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о безопасности, поставлявшейся с компьютером, и выполните шаги из раздела «Перед началом работы внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
Пальцами аккуратно разведите фиксирующие защёлки с каждой стороны слота модуля памяти, пока модуль памяти не поднимется.
Шаг 22

Выдвиньте и извлеките модуль памяти из слота модуля памяти.
Шаг 23
Совместите вырез на новом модуле памяти с выступом в слоте модуля памяти и вставьте модуль памяти под углом, плотно задвинув его в слот.
Шаг 24

Нажмите модуль памяти вниз, пока он не защёлкнется на месте.
Шаг 25

Удалите два винта (M2.5x6L), которые фиксируют крышку задних портов к узлу подставки для рук.
Шаг 26

Используя пластиковую лопатку, аккуратно освободите защёлки, которые фиксируют крышку задних портов к основанию компьютера.
Шаг 27
Сдвиньте и снимите крышку задних портов с основания компьютера.
Шаг 28

Вставьте НОВУЮ заднюю крышку портов ввода-вывода в пазы на основании компьютера и защёлкните заднюю крышку на месте.
Шаг 29
Установите два винта (M2.5x6L), которыми задняя крышка портов ввода-вывода крепится к узлу подставки для рук.
Шаг 30

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
Удалите одиннадцать винтов (M2.5x6L), которыми основание компьютера крепится к узлу подставки для рук.
Шаг 31

Удалите винт (M2x3), которым основание компьютера крепится к узлу подставки для рук.
Шаг 32

Удалите два винта (M2.5x6L), которыми основание компьютера крепится к узлу подставки для рук.
Шаг 33

Поднимите основание компьютера с узла подставки для рук.
Шаг 34

Выровняйте отверстия под винты на НОВЫМ основании компьютера с отверстиями под винты на узле подставки для рук.
Шаг 35
Установите два винта (M2.5x6L), которыми основание компьютера крепится к узлу подставки для рук.
Шаг 36
Установите винт (M2x3), которым основание компьютера крепится к узлу подставки для рук.
Шаг 37
Установите одиннадцать винтов (M2.5x6L), которыми основание компьютера крепится к узлу подставки для рук.
Шаг 38

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
ВНИМАНИЕ: Извлечение таблеточной батареи сбрасывает настройки программы настройки BIOS к значениям по умолчанию. Рекомендуется записать настройки BIOS перед извлечением таблеточной батареи.
Отключите кабель таблеточной батареи от системной платы.
Шаг 39

Осторожно отсоедините таблеточную батарею вместе с кабелем от узла подставки для рук.
Шаг 40

Приклейте НОВУЮ таблеточную батарею к узлу подставки для рук.
Шаг 41
Подключите кабель таблеточной батареи к системной плате.
Шаг 42

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
Отклейте разъём клавиатуры от батареи.
Шаг 43

Поднимите батарею с узла подставки для рук.
Шаг 44

ВНИМАНИЕ: Убедитесь, что кабели клавиатуры и подсветки клавиатуры не находятся под батареей.
С помощью выравнивающего штыря установите НОВУЮ батарею на узел подставки для рук.
Шаг 45

Приклейте разъём клавиатуры, фиксирующий батарею к узлу подставки для рук.
Шаг 46

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
ПРЕДУПРЕЖДЕНИЕ: Радиатор может нагреваться в процессе нормальной работы. Дайте радиатору достаточно времени, чтобы он остыл, прежде чем прикасаться к нему.
ВНИМАНИЕ: Для максимального охлаждения процессора не касайтесь зон теплообмена на радиаторе. Масла на коже могут снизить теплопередачу термопасты.
Отключите кабель левого вентилятора от системной платы.
Шаг 47

Отключите кабель правого вентилятора от системной платы.
Шаг 48

В указанном порядке (как показано на узле радиатора) удалите семь винтов (M2x3), которыми узел радиатора крепится к системной плате.
Шаг 49
Поднимите узел радиатора с системной платы.
Шаг 50

ВНИМАНИЕ: Неправильное выравнивание радиатора может повредить системную плату и процессор.
ПРИМЕЧАНИЕ: Первоначальная термопаста может быть повторно использована, если исходная системная плата и вентилятор устанавливаются вместе. Если заменяется либо системная плата, либо вентилятор, используйте термопрокладку из набора, чтобы обеспечить теплопроводность.
Выровняйте отверстия под винты на НОВОМ узле радиатора с отверстиями под винты на системной плате.
Шаг 51
В указанном порядке (как показано на узле радиатора) установите семь винтов (M2x3), которыми узел радиатора крепится к системной плате.
Шаг 52
Подсоедините кабель правого вентилятора к соответствующему разъёму на системной плате.
Шаг 53
Подсоедините кабель левого вентилятора к соответствующему разъёму на системной плате.
Шаг 54

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте правила техники безопасности, поставляемые с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».
ПРИМЕЧАНИЕ: Серийный номер вашего компьютера (Service Tag) хранится на системной плате. После замены системной платы необходимо ввести серийный номер в программу настройки BIOS.
ПРИМЕЧАНИЕ: Замена системной платы удаляет любые изменения, внесённые в BIOS через программу настройки BIOS. После замены системной платы соответствующие изменения нужно снова внести.
ПРИМЕЧАНИЕ: Перед отключением кабелей от системной платы отметьте расположение разъёмов, чтобы после замены системной платы правильно подключить кабели.
ВНИМАНИЕ: Поместите компьютер на чистую ровную поверхность.
Переверните компьютер.
Шаг 55

Отключите кабель лог-платы от системной платы.
Шаг 56

Снимите с фиксатора и отключите кабель платы кнопки питания от системной платы, используя язычок.
Шаг 57

Откройте защёлку и отключите кабель дисплея от системной платы.
Шаг 58

Переверните компьютер.
Шаг 59

Удалите винт (M2.5x6L), крепящий кронштейн порта USB Type-C к системной плате, и снимите кронштейн порта USB Type-C с системной платы.
Шаг 60
Отключите кабель разъёма адаптера питания от системной платы.
Шаг 61

Отключите кабель динамиков от системной платы.
Шаг 62

Откройте защёлку и отключите кабель клавиатуры от системной платы.
Шаг 63

Откройте защёлку и отключите кабель подсветки клавиатуры от системной платы.
Шаг 64

Откройте защёлку и отключите кабель тачпада от системной платы.
Шаг 65

Удалите винт (M2.5x6L), крепящий кронштейн порта USB Type-C к системной плате, и снимите кронштейн порта USB Type-C с системной платы.
Шаг 66

Удалите два винта (M2.5x6L), которые крепят системную плату к сборке подставки для ладоней.
Шаг 67

Поднимите системную плату со сборки подставки для ладоней.
Шаг 68

ВНИМАНИЕ: Убедитесь, что под системной платой нет кабелей.
Совместите отверстия под винты на НОВОЙ системной плате с отверстиями под винты на сборке подставки для ладоней.
Шаг 69

Установите два винта (M2.5x6L), которые закрепляют системную плату на сборке подставки для ладоней.
Шаг 70

Совместите отверстие для винта на кронштейне порта USB Type-C с соответствующим отверстием на системной плате на задней правой стороне компьютера.
Шаг 71

Установите винт (M2.5x6L), который закрепляет кронштейн порта USB Type-C на системной плате на задней правой стороне компьютера.
Шаг 72
Вставьте кабель тачпада в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.
Шаг 73

Вставьте кабель подсветки клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.
Шаг 74

Вставьте кабель клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.
Шаг 75
Подсоедините кабель динамиков к системной плате.
Шаг 76
Подсоедините кабель разъёма адаптера питания к системной плате.
Шаг 77

Переверните компьютер.
Шаг 78
Вставьте кабель дисплея в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.
Шаг 79
Подсоедините кабель платы кнопки питания к системной плате.
Шаг 80
Подсоедините кабель лог-платы к системной плате.
Шаг 81

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите инструкции по технике безопасности, поставлявшиеся с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

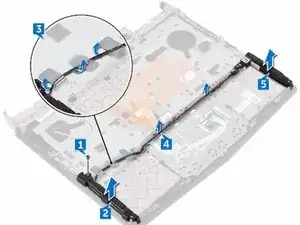

Удалите винт (M2x3), крепящий динамик к узлу подлокотника.
Шаг 82

Поднимите левый динамик с узла подлокотника.
Шаг 83

Отклейте ленту, закрепляющую кабель динамика на узле подлокотника.
Шаг 84
Снимите кабель динамика с направляющих проводки на узле подлокотника.
Шаг 85

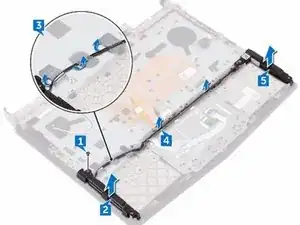

Поднимите правый динамик с узла подлокотника.
Шаг 86

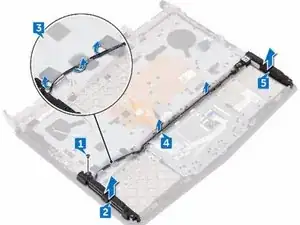

Используя установочные штифты, установите НОВЫЙ правый динамик на узел подлокотника.
Шаг 87

Протяните кабель динамика через направляющие проводки на узле подлокотника.
ПРИМЕЧАНИЕ: Отведите в сторону кабели клавиатуры и подсветки клавиатуры.
Шаг 88

Используя установочные штифты, установите НОВЫЙ левый динамик на узел подлокотника.
Шаг 89
Приклейте ленту, закрепляющую кабель динамика на узле подлокотника.
Шаг 90

Установите винт (M2x3), который фиксирует динамик на узле подлокотника.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
