Замена экрана Asus Chromebook Flip CX1400FKA-AS88F
Разбит ли у Вас экран ASUS Chromebook Flip, мерцает ли он или полностью не отвечает? Будь то механическое повреждение или проблемы с дисплеем, замедляющие работу, это руководство проведёт Вас через процесс замены экрана на ASUS Chromebook Flip CX1400FKA-AS88F.
Прежде чем начать ремонт, убедитесь, что Chromebook выключен и отключён от зарядного адаптера.
Шаг 1
Используя отвёртку Phillips #0, открутите одиннадцать винтов, фиксирующих нижнюю крышку устройства.
Снимайте винты аккуратно. Слишком сильное усилие или поспешные действия могут срезать шлицы винтов или повредить нижний корпус.
Храните винты организованно в безопасном и помеченном месте, чтобы облегчить последующую сборку.
Шаг 2
Используйте инструмент для вскрытия iFixit или нейлоновую лопатку, чтобы аккуратно отделить нижнюю крышку от Chromebook.
При вскрытии корпуса используйте только пластиковые или нейлоновые инструменты. Металлические инструменты могут поцарапать или повредить внутренние компоненты.
Вставьте кончик инструмента в щель между верхней и нижней крышками, затем проведите им по периметру, чтобы освободить внутренние защёлки, фиксирующие корпус.
По мере продвижения вставляйте пластиковые медиаторы по краям, чтобы защёлки не защёлкнулись обратно.
Когда все защёлки будут освобождены, осторожно приподнимите и снимите нижнюю крышку с устройства.
Шаг 3
Осторожно отключите ленточные кабели, подключенные к материнской плате.
Также аккуратно отсоедините кабели вентилятора, подключённые к материнской плате.
Для полезных советов по отсоединению разъёмов кабелей обратитесь к руководству Распознавание и отсоединение разъёмов кабелей.
Не тяните за кабели напрямую. Всегда отключайте, захватывая разъём, чтобы не порвать ленту и не повредить гнездо.
Шаг 4

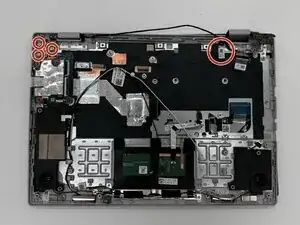

Используя отвёртку Phillips #0, открутите три винта 6.4 мм, фиксирующие металлические скобы к узлу материнской платы.
При выкручивании винтов применяйте лёгкое, равномерное давление, чтобы не сорвать шлицы и не повредить окружающие компоненты.
После удаления винтов поднимите и снимите скобы с устройства. Храните их в безопасном месте для повторной установки.
Шаг 5
Отключите разъём проводки динамика от материнской платы, осторожно потянув его прямо из гнезда с помощью пинцета или пальцев.
Избегайте подтягивания за сами провода — захватывайте пластиковый разъём, чтобы не повредить кабель динамика или порт на материнской плате.
Шаг 6
Снимите все защёлки, соединяющие материнскую плату с остальными компонентами.
Открутите все крепёжные винты, фиксирующие материнскую плату.
Осторожно извлеките материнскую плату из основания.
Шаг 7
Снимите деталь, расположенную под материнской платой.
Открутите винты, которыми экран прикреплён к основанию.
Шаг 8
Отрегулируйте экран, чтобы его было легко поднять из корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Передайте электронные отходы на переработку в сертифицированное R2 или e-Stewards предприятие.
