Замена материнской платы Asus Chromebook Flip CX1400FKA-AS88F
Если ваш ноутбук не включается, часто зависает, выдаёт странные сообщения об ошибках или некоторые компоненты перестали отвечать, возможно, материнская плата выходит из строя. Убедитесь, что аккумулятор исправен и заряжен; если проблема не в батарее, переходите к замене материнской платы.
Это руководство поможет вам заменить материнскую плату в ASUS Chromebook Flip CX1400FKA-AS88F и вернуть устройству стабильную работу.
Перед началом ремонта выключите Chromebook и отключите адаптер питания.
Шаг 1

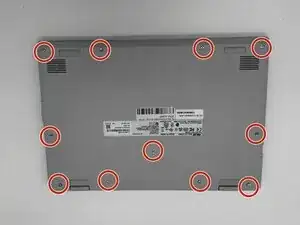

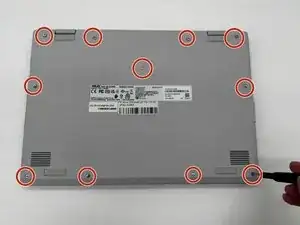

С помощью отвёртки Phillips #0 отвинтите одиннадцать винтов, фиксирующих нижнюю крышку корпуса.
Аккуратно извлекайте винты. Слишком большое усилие или спешка могут сорвать шлицы винтов или повредить нижнюю часть корпуса.
Храните винты организованно в безопасном и помеченном месте, чтобы облегчить повторную сборку.
Шаг 2

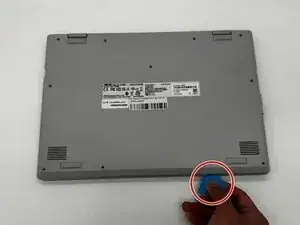

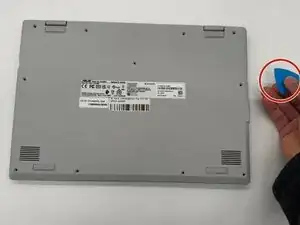

Используйте инструмент для раскрытия корпуса iFixit или нейлоновую лопатку, чтобы осторожно отслоить нижнюю крышку от Chromebook.
При поддевании используйте только пластиковые или нейлоновые инструменты. Металлические инструменты могут поцарапать или повредить внутренние компоненты.
Вставьте наконечник инструмента в щель между верхней и нижней крышками, затем проведите им по периметру, чтобы освободить внутренние защёлки, фиксирующие корпус.
По мере продвижения вставляйте фиксирующие пластины вдоль краёв, чтобы защёлки не защёлкивались снова.

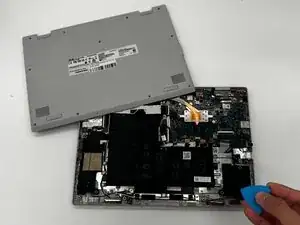

Когда все защёлки освобождены, аккуратно приподнимите и снимите нижнюю крышку с устройства.
Шаг 3

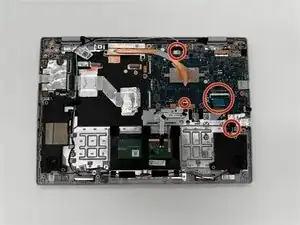

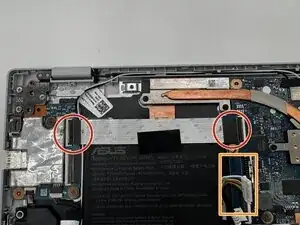

Осторожно отключите ленточные кабели, подключённые к материнской плате.
Также аккуратно отключите кабели вентилятора, подключённые к материнской плате.
Для советов по отключению кабельных разъёмов обратитесь к руководству Опознавание и отключение кабельных разъёмов.
Не тяните за кабели. Всегда отсоединяйте, захватывая разъём, чтобы не порвать ленту и не повредить гнездо.
Шаг 4

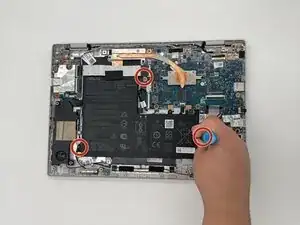

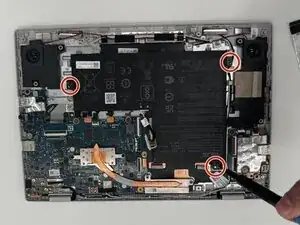

С помощью отвёртки Phillips #0 отвинтите три винта длиной 6,4 мм, фиксирующие металлические скобы к сборке материнской платы.
При откручивании винтов применяйте мягкое и равномерное усилие, чтобы не сорвать шлицы и не повредить окружающие компоненты.
После снятия винтов поднимите и извлеките скобы из устройства. Храните их в безопасном месте для повторной установки.
Шаг 5
Отключите разъём провода динамика от материнской платы, аккуратно потянув его прямо из гнезда с помощью пинцета или пальцами.
Не тяните за сами провода — захватывайте пластиковый разъём, чтобы не повредить кабель динамика или порт материнской платы.
Шаг 6
Удалите все защёлки, соединяющие материнскую плату с другими компонентами.

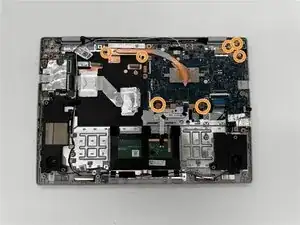

Отвинтите все крепёжные винты, фиксирующие материнскую плату.

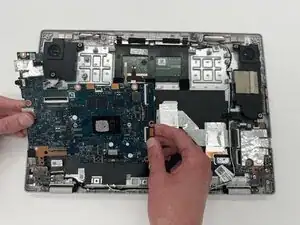

Осторожно извлеките материнскую плату из основания.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке. Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Перевод руководства с ifixit.com
