Замена материнской платы Asus Vivobook Flip 14 TP410U

Отключите шнур питания от ноутбука и убедитесь, что он полностью выключен.

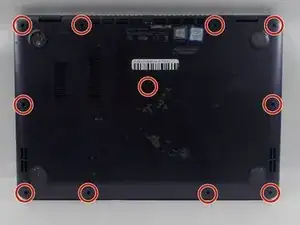

Используйте отвертку Phillips #00, чтобы удалить одиннадцать винтов длиной 12.8 мм с нижней крышки.

Переверните ноутбук на 360 градусов. Это упростит открытие задней крышки и снизит вероятность повреждения компонентов.

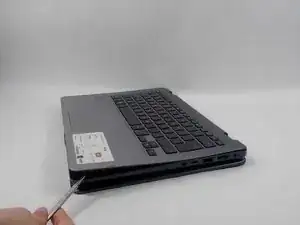

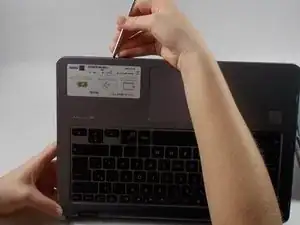

Вставьте инструмент для открытия между задней крышкой и клавиатурой.

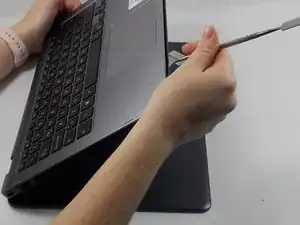

Придайте усилие и снимите все "защелки", соединяющие заднюю крышку и клавиатуру.

Удалите каждый кабель, подключенный к HD аудио, Wi-Fi модулю и тачпаду.

Чрезмерное усилие может вызвать повреждение кабелей.

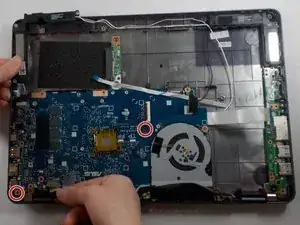

Открутите и снимите десять винтов Phillips #00 длиной 6.4 мм, обозначенных на фотографии.

Удалите разъем, соединяющий передний дисплей с материнской платой.

Чрезмерное усилие при отключении разъемов может вызвать повреждение кабеля.

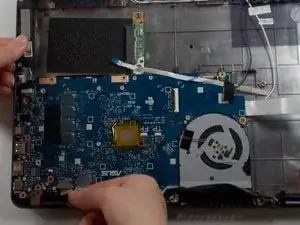

Удалите материнскую плату, потянув ее от портов I/O на боковой стороне ноутбука.

Чрезмерное усилие может повредить другие компоненты ноутбука.
