Замена модуля Wi-Fi на ASUS VivoBook Flip TP501U
Модуль Wi-Fi — это электронный компонент компьютера, отвечающий за приём и передачу данных из интернета. Возможно, потребуется заменить этот компонент, если у ноутбука низкая скорость загрузки и выгрузки данных или модуль вышел из строя и нет доступа к интернету. В этом руководстве описан процесс замены этого компонента.
Шаг 1
Раскройте ноутбук до положения «вплоскую» и положите его экраном вниз.
Выкрутите восемь винтов длиной 9,6 мм с помощью крестовой отвёртки №00 с нижней панели ноутбука.
Выкрутите два винта длиной 4,8 мм из углов устройства.
Шаг 2
Переверните устройство экраном вверх.
Используйте пластиковую лопатку, чтобы отделить панель клавиатуры от корпуса, который был только что развинчен.
Осторожно отводите панель в сторону от корпуса, так как между клавиатурой и внутренней электроникой подключены шлейфы.
Шаг 3
После того как панель клавиатуры будет поднята, отсоедините два шлейфа от материнской платы, потянув за синие язычки на разъёмах.
Полностью снимите панель клавиатуры.
Шаг 4

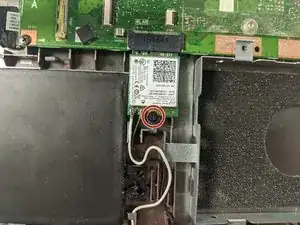

Найдите и выкрутите единственный винт длиной 3,17 мм, крепящий модуль Wi-Fi, с помощью крестовой отвёртки №00.
Отключите модуль от материнской платы, потянув его вниз.
Отсоедините два чёрный и белый провода снизу модуля. Они должны легко отсоединиться.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке.
