Замена аккумулятора Asus Vivobook Max X541SA-PD0703X
Аккумулятор — это важнейшая часть ноутбука, необходимая для его включения и работы. В этом руководстве показано, как заменить аккумулятор в вашем ноутбуке Asus Vivobook Max X541SA-PD0703X. Чтобы заменить аккумулятор, необходимо сначала снять жёсткий диск, материнскую плату, карту Wi-Fi и отсек для дисковода.
Шаг 1

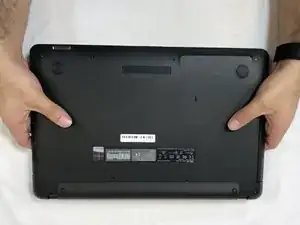

Переверните ноутбук задней крышкой вверх, чтобы задняя часть оказалась перед вами.
Шаг 2

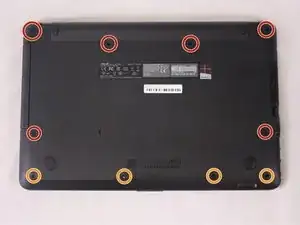

Выкрутите десять винтов Phillips #0 с нижней стороны ноутбука:
Шесть винтов длиной 13 мм.
Четыре винта длиной 11 мм.
Шаг 3

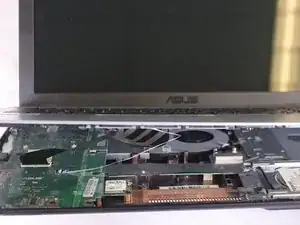

Пластиковой отвёрткой подденьте панель-подставку для рук, отделяя её от нижней части корпуса ноутбука.
Не отсоединяйте полностью, поскольку две половинки соединены шлейфами.
Шаг 4

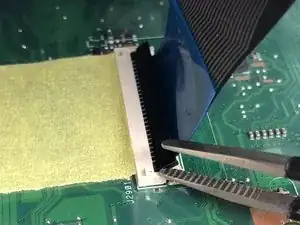

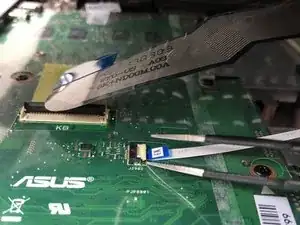

Лопаткой отогните фиксаторы на разъёмах шлейфов клавиатуры, сделанных по технологии ZIF.
Извлеките шлейфы из разъёмов.
Шаг 5

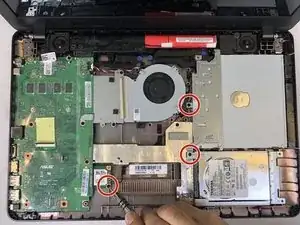

Выкрутите три винта Phillips #0 длиной 6 мм с материнской платы.
Шаг 6

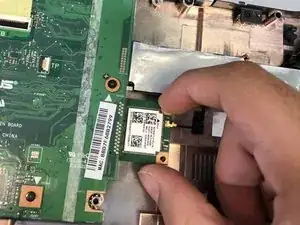

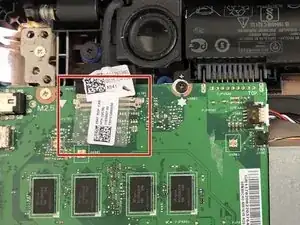

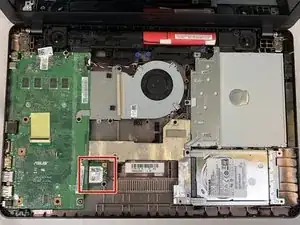

Извлеките карту Wi-Fi из разъёма материнской платы.
Шаг 7
Извлеките жёсткий диск, потянув его вправо и вынув из корпуса ноутбука.
Шаг 8

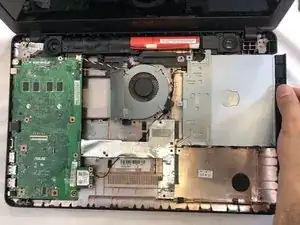

Снимите отсек для дисковода, сдвинув его вправо и вынув из корпуса ноутбука.
Шаг 9

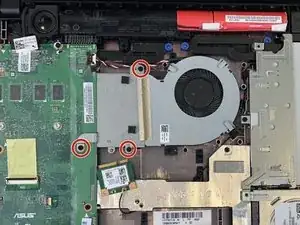

Выкрутите три винта Phillips #0 длиной 6 мм с кожуха вентилятора.
Снимите кожух с материнской платы.
Шаг 10

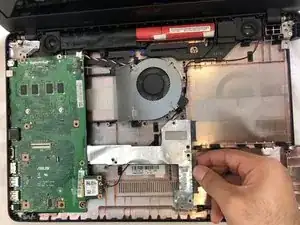

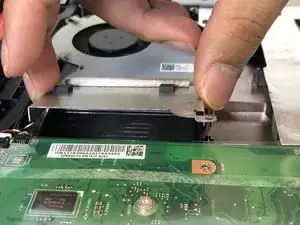

Сдвиньте металлический кожух вправо.
Будьте осторожны при сдвигании кожуха, чтобы случайно не повредить материнскую плату.
Шаг 11

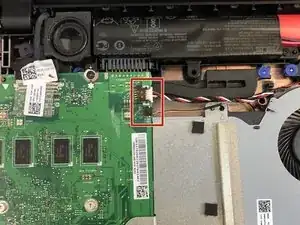

К экрану подключён провод.

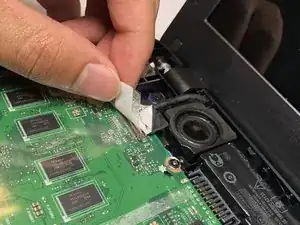

Отклейте наклейку и отсоедините провод от материнской платы.
Шаг 12

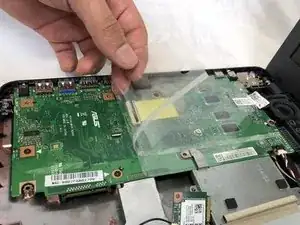

Снимите пластиковую защиту с материнской платы.
Шаг 13

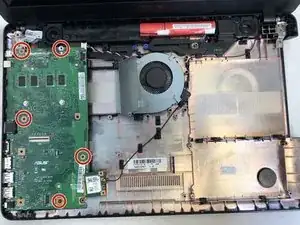

Выкрутите пять винтов Phillips #0 длиной 6 мм с материнской платы.
Шаг 14

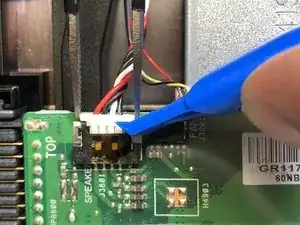

Отключите кабели, подключённые к материнской плате, вытянув их вручную или пластиковой отвёрткой.
Шаг 15

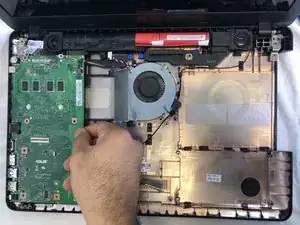

Сдвиньте материнскую плату вправо и поднимите её вверх.
Шаг 16

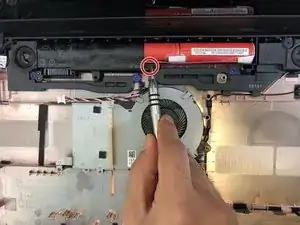

Выкрутите винт Phillips #0 длиной 6 мм с крепления аккумулятора.
Шаг 17

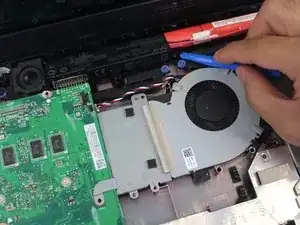

Пластиковой отвёрткой извлеките аккумулятор из ноутбука.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
