Замена аккумулятора Asus VivoBook Flip 14

Отключите ноутбук от питания, выключите его и переверните.

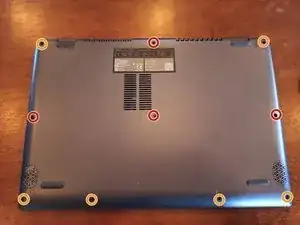

Удалите четыре длинных винта, отмеченные красным, и отложите их в сторону.

Удалите шесть более коротких винтов, отмеченных оранжевым, и также отложите их в сторону.

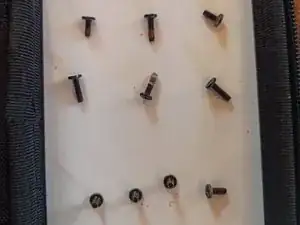

Если вам трудно удерживать винты в порядке, используйте плоский холодильный магнит и размещайте их в местах, откуда вы их вынимали.

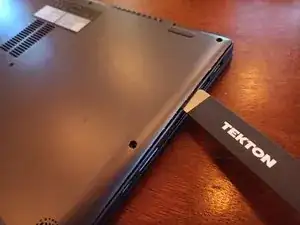

Начиная с области кнопки питания, вставьте плоский монтажный инструмент между боковой и задней частью ноутбука и отожмите заднюю крышку от остальной части корпуса.

На этих фотографиях показан металлический монтажный инструмент, но предпочтительнее использовать пластиковый инструмент или лопатку, чтобы избежать короткого замыкания электроники внутри.

Продолжайте по задней (шарнирной) стороне ноутбука, убедившись, что вы вставляете инструмент в правильный шов.

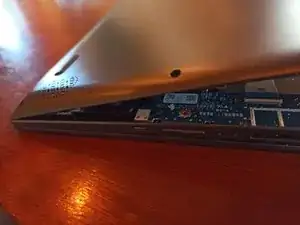

Когда боковые и задние защёлки освободятся, задняя крышка может быть осторожно откинута, чтобы отщёлкнуть переднюю часть крышки.

Не вставляйте монтажный инструмент слишком глубоко в корпус, особенно под переднюю часть, чтобы избежать повреждения литиевого аккумулятора. Прокол, деформация или царапины аккумулятора могут привести к утечке или взрыву.

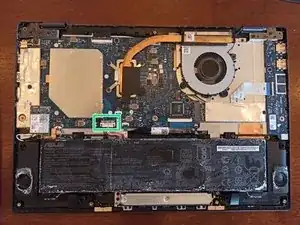

Наше внимание сосредоточено на разъёме аккумулятора, выделенном зелёным. Разъём вставляется перпендикулярно материнской плате — вверх и вниз, а не сдвигом в сторону.

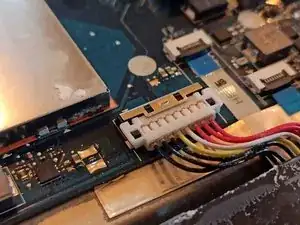

С помощью пластиковой лопатки сдвиньте металлическую фиксирующую планку от аккумулятора примерно на 2–3 мм.

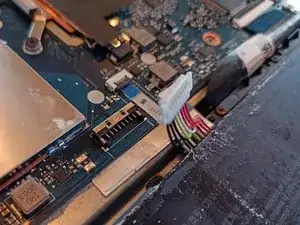

Затем, используя лопатку под любой из сторон, приподнимите белый пластиковый разъём аккумулятора и отсоедините его от материнской платы.

Убедитесь, что белая клемма аккумулятора не может соприкоснуться с другими компонентами, подогнув провода вверх и в сторону.

Снимите четыре винта, удерживающие аккумулятор, и поднимите его из корпуса ноутбука.

Аккумулятор не приклеен и не зафиксирован лентой, он удерживается только четырьмя винтами.

Не сгибайте, не скручивайте и не деформируйте аккумулятор. Повреждение аккумулятора может привести к утечке или взрыву.

Соберите устройство в обратном порядке, следуя предыдущим шагам.

Для фиксации винтов ноутбука не требуется чрезмерная сила, поскольку на них обычно нанесён синий фиксатор резьбы; достаточно лёгкого плотного закручивания.

Чтобы избежать повреждения корпуса, убедитесь, что винты правильной длины для задней крышки вставлены в соответствующие места. Смотрите шаг 1 для схемы.
