Замена жесткого диска ASUS VivoBook Flip TP501U
Жесткий диск — это компонент компьютера, который хранит информацию, такую как файлы и программы. Вам потребуется заменить жесткий диск, если диск выходит из строя, почти заполнен или имеет низкие скорости чтения и записи. Этот гид проведет вас через процесс замены жесткого диска в Asus Vivobook Flip TP501U.
Шаг 1
Откройте ноутбук так, чтобы он стал плоским, и положите его экраном вниз.
Удалите восемь винтов Phillips #00 длиной 9.6 мм с нижней стороны ноутбука.
Удалите два винта Phillips длиной 4.8 мм из углов устройства.
Шаг 2
Переверните устройство экраном вверх.
Используйте пластиковую лопатку, чтобы отделить панель клавиатуры от корпуса, которую только что открутили.
Осторожно оторвите панель от корпуса, так как между клавиатурой и внутренней электроникой находятся шлейфы.
Шаг 3
Приподняв панель клавиатуры, отсоедините два шлейфа от материнской платы, используя синие язычки на шлейфах.
Полностью удалите панель клавиатуры.
Шаг 4

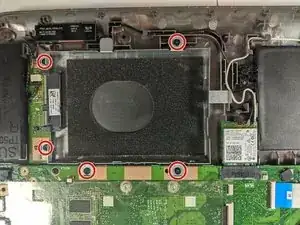

Открутите пять винтов Phillips #00 длиной 4.8 мм, удерживающих кронштейн жесткого диска.

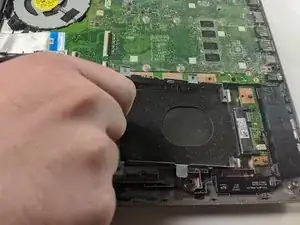

Сдвиньте кронштейн в сторону аккумулятора, чтобы отсоединить жесткий диск от материнской платы.
Шаг 5

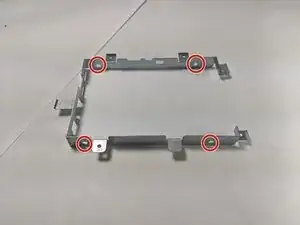

Открутите жесткий диск от кронштейна.
Удалите жесткий диск из кронштейна.
На момент создания руководства жесткий диск отсутствовал в устройстве.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
