Замена вентилятора процессора (CPU) в ASUS VivoBook Flip TP501U
Вентилятор процессора охлаждает CPU во время работы компьютера. Необходимо заменить вентилятор, если процессор или ноутбук заметно перегреваются. Это руководство покажет, как заменить вентилятор процессора в ASUS Vivobook Flip TP501U.
Шаг 1
Откройте ноутбук полностью и положите его экраном вниз.
Удалите восемь винтов Phillips #00 9.6 мм с нижней части ноутбука.
Удалите два винта Phillips 4.8 мм из углов устройства.
Шаг 2
Переверните устройство лицевой стороной вверх.
Используйте пластиковую лопатку (Opening Pick), чтобы отделить панель клавиатуры от корпуса, который был только что откручен.
Осторожно оттяните панель от корпуса, так как между клавиатурой и внутренней электроникой подключены ленточные кабели.
Шаг 3
Подняв панель клавиатуры, отсоедините два ленточных кабеля от материнской платы, потянув за синие язычки на кабелях.
Полностью снимите панель клавиатуры.
Шаг 4
Найдите и удалите один винт 3.17 мм, закрепляющий Wi‑Fi карту, используя отвертку Phillips #00.
Отключите карту от материнской платы, оттянув карту вниз.
Отсоедините два чёрных и белых провода от нижней части карты. Они должны легко отжаться.
Шаг 5

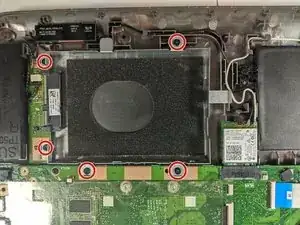

Открутите пять винтов Phillips #00 4.8 мм, удерживающих монтажную скобу жесткого диска.

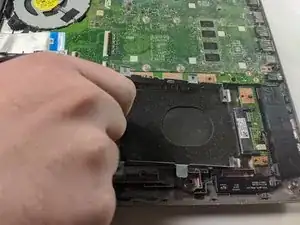

Сдвиньте монтажную скобу в сторону батареи, чтобы отсоединить жесткий диск от материнской платы.
Шаг 6

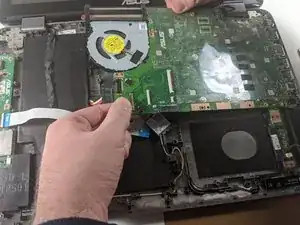

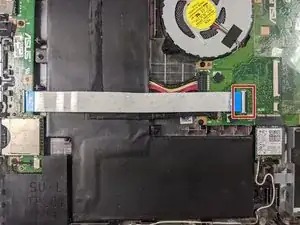

Отсоедините белый ленточный кабель.
Отсоедините чёрный ленточный кабель.

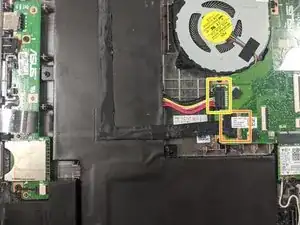

Отключите аккумулятор от материнской платы.

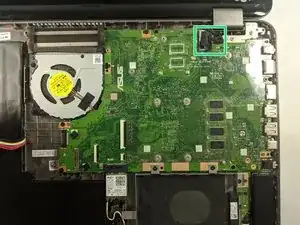

Отключите кабель питания материнской платы.
Шаг 7

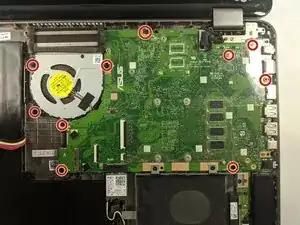

Удалите десять винтов Phillips #00 4.8 мм.
Остался ещё один провод, который всё ещё соединяет материнскую плату с корпусом. Не отключайте его, просто выньте материнскую плату из корпуса.
Шаг 8

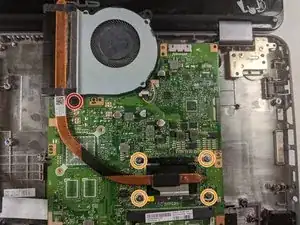

Переверните материнскую плату, чтобы увидеть её обратную сторону.
Удалите винт 9.5 мм с помощью отвертки Phillips #00.
Удалите четыре винта 3.2 мм с помощью отвертки Phillips #00.
Шаг 9
Отключите провод вентилятора.

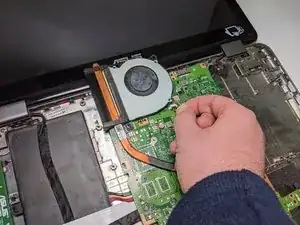

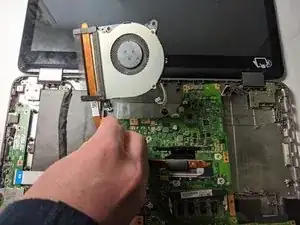

Снимите вентилятор с устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
