Замена сенсорной панели Asus VivoBook E203MA-TBCL432B
Если сенсорная панель Вашего Asus VivoBook E203MA-TBCL432B работает неправильно — тачпад не отображается в диспетчере устройств и/или не реагирует на прикосновения — используйте это руководство для замены сенсорной панели.
Правильно работающая сенсорная панель должна реагировать мгновенно и работать плавно; не должно быть сбоев, зависаний или отсутствия отклика. Если Вы испытываете подобные проблемы, возможно, это программная ошибка, которую можно исправить с помощью устранения неполадок, но может потребоваться замена сенсорной панели.
Перед началом убедитесь, что ноутбук полностью выключен и отключён от внешнего источника питания. Сложность ремонта считается средней, так как потребуется извлечение аккумулятора и ленточных кабелей, которые могут повредиться при неправильном снятии.
Шаг 1
Разместите ноутбук так, чтобы нижняя крышка была обращена вверх, петля была от Вас, а логотип ASUS был повернут к столу.
Закрытый ноутбук облегчает замену аккумулятора.
Шаг 2
Отвяжите восемь винтов 5 мм с крестообразной головкой Phillips #0 на задней панели.
Снимите два винта 7 мм с крестообразной головкой Phillips #0.
8 винтов, отмеченных красным, имеют одинаковую длину 5 мм и не должны заменяться на два более длинных винта 7 мм, отмеченных оранжевым.
Шаг 3
Вставьте инструмент iFixit между задней панелью и остальной частью ноутбука.
С помощью инструмента iFixit приподнимите панель от корпуса ноутбука. Продвигайтесь вокруг устройства, создавая разделение инструментом.
Когда между задней панелью и устройством появится достаточный зазор, аккуратно снимите заднюю панель руками и полностью удалите её.
Используйте пластиковый инструмент, а не металлический, чтобы не поцарапать панель.
Шаг 4
Теперь, когда задняя панель снята, Вы ясно видите аккумулятор и все его разъёмы.
Начните с отсоединения серебристого ленточного кабеля вдоль задней части аккумулятора.
Чтобы отсоединить его от материнской платы, приподнимите чёрную защёлку на разъёме с нулевым усилием вставки (ZIF) и вытяните кабель с помощью синей вкладки.
Отсоедините ленточный кабель с левой стороны аналогичным образом.
Шаг 5
Снимите красный и чёрный провод вдоль нижней части аккумулятора.
Его не нужно отсоединять, только освободить из зажимов вдоль нижней части аккумулятора.
Шаг 6
Используя отвертку Phillips #0, снимите два винта 3 мм, расположенные в верхней и левой частях аккумулятора.
Шаг 7
Аккуратно приподнимите аккумулятор, учитывая один кабель, всё ещё подключённый к материнской плате.
Подняв аккумулятор, потяните оставшийся разъём, идущий к материнской плате, вверх — он должен выйти при небольшом усилии.
Шаг 8

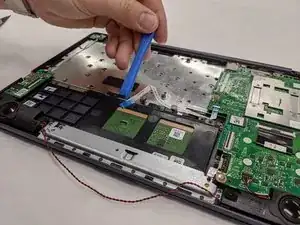

Вставьте инструмент iFixit под кабель, прикреплённый к сенсорной панели, чтобы отщелкнуть его.

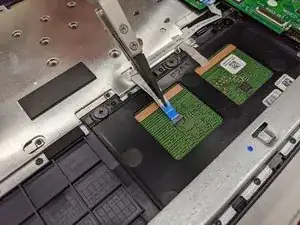

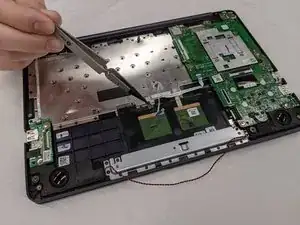

С помощью обратных пинцетов снимите ленточный кабель и ленту, прикреплённые к сенсорной панели.
Шаг 9

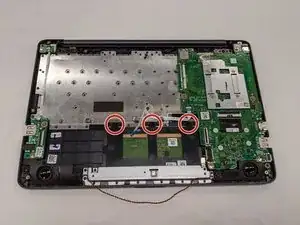

Используя отвертку Phillips #00, снимите три винта 2,0 мм над сенсорной панелью.
Шаг 10

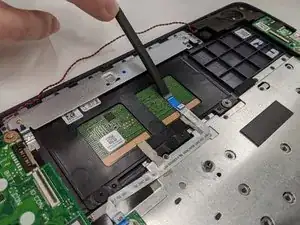

Вставьте инструмент iFixit под рамку, окружающую сенсорную панель, и аккуратно подденьте рамку сенсорной панели вверх.

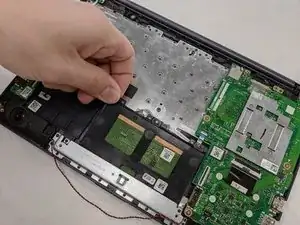

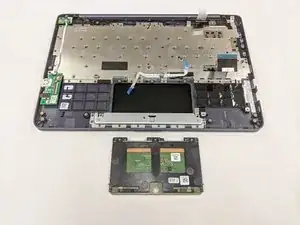

Когда сенсорная панель приподнята, аккуратно извлеките её, сдвигая в направлении петель.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
