Замена материнской платы Asus VivoBook E203MA-TBCL432B

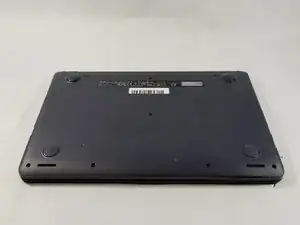

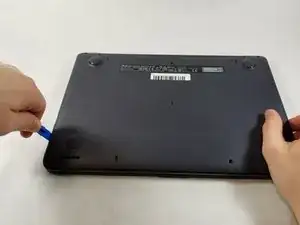

Поверните ноутбук так, чтобы нижняя панель была обращена вверх, шарнир находился с противоположной стороны от Вас, а логотип ASUS касался поверхности стола.

Будет удобнее заменить аккумулятор, если ноутбук будет закрыт.

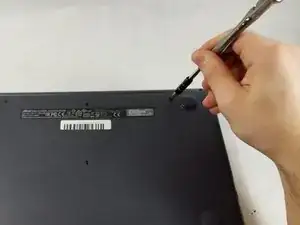

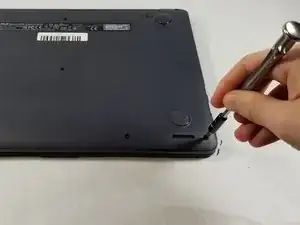

Используя крестовую отвёртку №0, выкрутите восемь винтов длиной 5 мм на задней панели.

Выкрутите два винта длиной 7 мм крестовой отвёрткой №0.

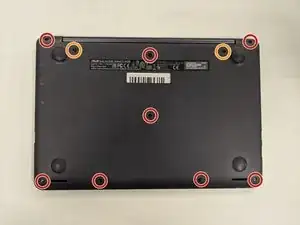

Восемь винтов, отмеченных красным, имеют одинаковую длину — 5 мм, и их не следует перепутать с двумя более длинными винтами длиной 7 мм, отмеченными оранжевым.

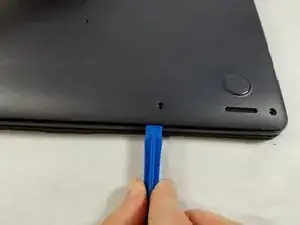

Вставьте пластиковый инструмент iFixit между задней панелью и корпусом ноутбука.

Используя инструмент iFixit, начните поддевать панель от корпуса устройства. Перемещайтесь вдоль периметра устройства, постепенно отслаивая панель.

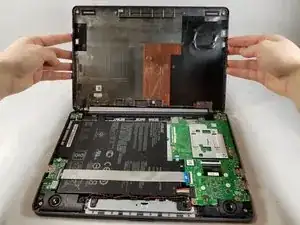

Как только зазор между задней панелью и корпусом станет достаточным, аккуратно снимите заднюю панель руками и полностью удалите её.

Убедитесь, что используете пластиковый инструмент, а не металлический, чтобы не поцарапать панель.

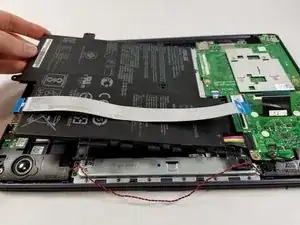

После снятия задней панели Вы можете четко видеть аккумулятор и все его разъёмы.

Начните с отсоединения серебристого ленточного кабеля, расположенного вдоль задней части аккумулятора.

Чтобы отключить его от материнской платы, поднимите чёрную защёлку на разъёме с нулевым усилием подключения (ZIF) и потяните кабель за синюю бирку.

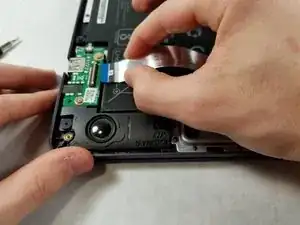

Отключите ленточный кабель с левой стороны таким же образом.

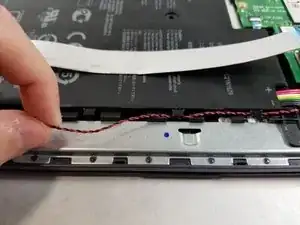

Удалите красный и чёрный провода, расположенные в нижней части аккумулятора.

Их не нужно отсоединять, просто извлеките из фиксаторов в нижней части аккумулятора.

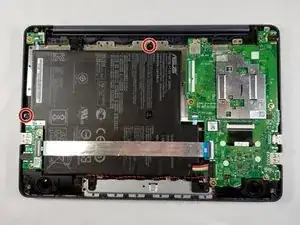

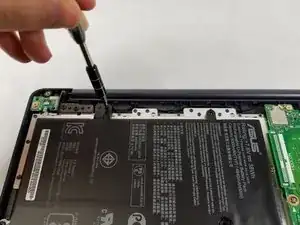

При помощи крестовой отвёртки №0 выкрутите два винта длиной 3 мм, расположенные сверху и с левой стороны аккумулятора.

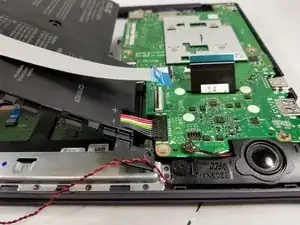

Осторожно поднимите аккумулятор, следя за тем, что к нему подключен ещё один кабель, идущий к материнской плате.

Когда аккумулятор будет приподнят, потяните вверх оставшийся разъём, соединённый с материнской платой — он должен легко извлечься.

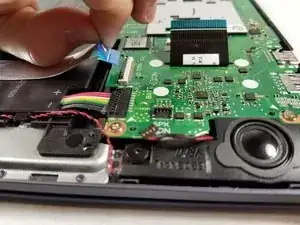

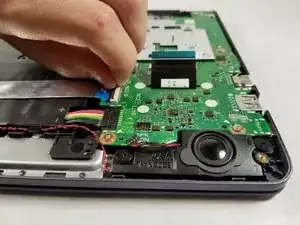

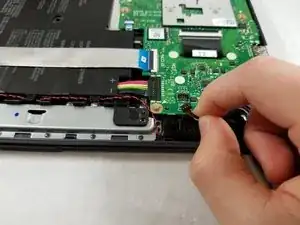

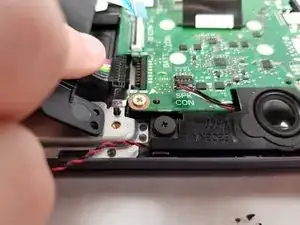

Отключите небольшой жгут из чёрного и красного проводов, аккуратно подняв его вверх от разъёма на материнской плате.

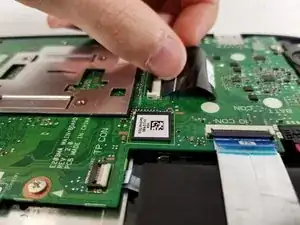

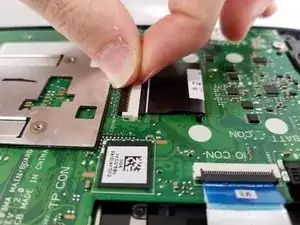

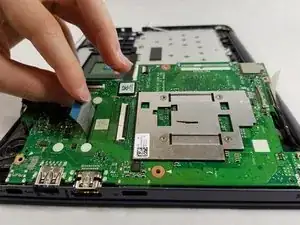

Отключите чёрный ленточный кабель, расположенный по центру материнской платы, сначала подняв чёрную защёлку, а затем потянув кабель в сторону.

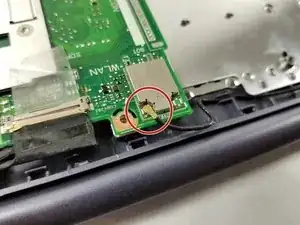

Отсоедините коаксиальный разъём от материнской платы.

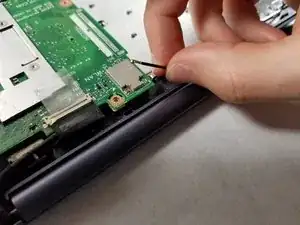

Потяните за провод вблизи точки подключения к материнской плате.

Тяните вверх и в сторону от материнской платы, пока разъём не отойдёт от неё.

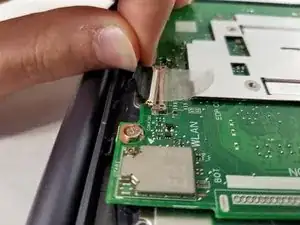

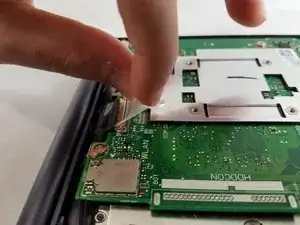

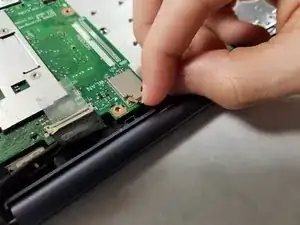

На верхнем краю материнской платы расположен разъём, закреплённый лентой.

Отклейте ленту, чтобы она больше не касалась материнской платы.

Осторожно извлеките разъём из разъёма.

Теперь, когда все кабели отключены от материнской платы, можно приступать к удалению винтов, удерживающих её на месте.

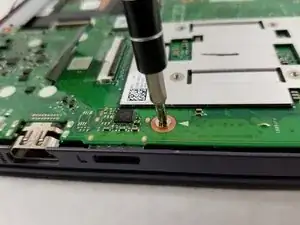

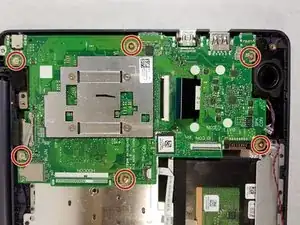

Используйте крестовую отвёртку №0, чтобы выкрутить шесть винтов длиной 2 мм.

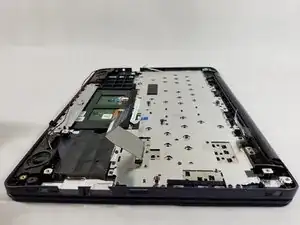

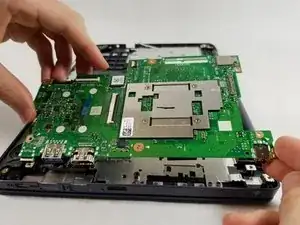

Поднимите материнскую плату от корпуса компьютера, позволяя ленточному кабелю в центре пройти через вырез.
