Замена материнской платы ASUS K200MA-DS01T

Расположите ноутбук отверстием к себе, переверните его и извлеките следующие винты с задней панели:

Шесть винтов Филлипс 4 мм, отпускается отверткой Phillips #0.

Один винт Филлипс 12 мм в центре, отпускается отверткой Phillips #0.

Пластиковым лопаткой снимите две резиновые пробки, ближайшие к петле, чтобы получить доступ к винтам под ними.

Удалите следующие винты:

Два винта Филлипс 4 мм, отпускаются отверткой Phillips #0.

Пластиковой лопаткой (с приложением значительной силы) приподнимите заднюю панель от клавиатуры, чтобы отделить её.

Возможно, потребуется зажать одну лопатку между задней панелью и клавиатурой, а другой лопаткой поддеть в другом месте.

Чтобы отключить разъёмы клавиатуры от клавиатуры и задней панели, аккуратно вытяните широкий разъём клавиатуры наружу.

Аккуратно оттяните узкий разъём от клавиатуры.

После отсоединения разъёмов клавиатуры снимите клавиатуру, отводя её от петель задней панели.

Поднимите разъём клавиатуры с клавиатуры.

Поднимите фольгированный лист.

Удалите следующие винты:

Восемь винтов 3 мм, отпускаются крестовой отверткой.

Обязательно снимите винт под разъёмом клавиатуры.

Удалите следующие винты:

Два винта 2 мм, отпускаются отверткой Phillips #00.

Пластиковой лопаткой снимите металлическую пластину.

Переверните клавиатуру.

Пластиковой лопаткой подденьте тачпад от пластиковой детали под ним.

Не бойтесь приложить усилие — тачпад и пластиковая деталь склеены между собой.

Переверните компьютер так, чтобы сторона с материнской платой (большая зелёная плата) была вверх.

Удалите следующие винты с середины и дальнего конца аккумулятора:

Три винта Филлипс 4 мм, отпускаются отверткой Phillips #0.

Аккумулятор располагается ближе всего к экрану.

Схватив более широкую левую часть, приподнимите аккумулятор и отведите его от компьютера.

Найдите вентилятор, два винта и два цветных провода в левом нижнем углу компьютера.

Удалите следующие винты крепления вентилятора:

Два винта 4 мм, отпускаются отверткой Phillips #0.

Сильно потяните цветные провода, чтобы вынуть их из разъёма.

После снятия винтов и цветных проводов поднимите вентилятор и выньте его из посадочного места.

Для извлечения вентилятора можно использовать лопатки или пинцет.

Удалите следующие винты:

Четыре винта Филлипс 4 мм, отпускаются отверткой Phillips #0.

Извлеките жёсткий диск, сдвинув его вправо и отведя от компьютера, используя ярлык на правой стороне.

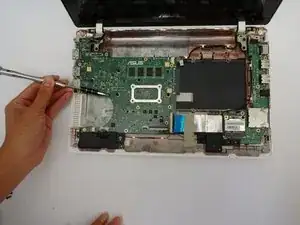

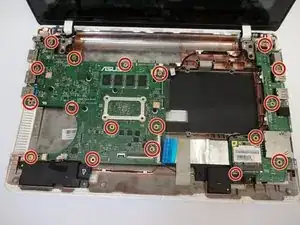

Найдите и удалите следующие винты на материнской плате:

Восемнадцать винтов Филлипс 4 мм, отпускаются отверткой Phillips #0.

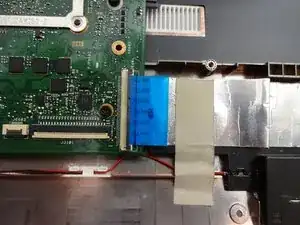

Найдите все 4 разъёма.

Один разъём будет лентовым, второй — окрашенным по цветам, третий — одиночным золотистым кабелем, а четвёртый — широким вертикально установленным разъёмом.

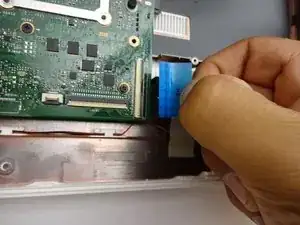

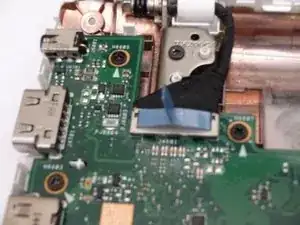

Используйте синюю ленту, чтобы вертикально оттянуть разъём от материнской платы.

Потребуется приложить значительное усилие.

Тяните разъём горизонтально, отводя его от гнезда.

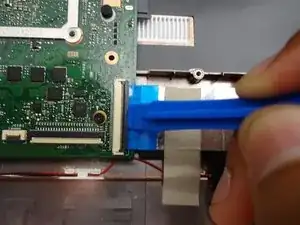

Поднимите защёлку вверх, чтобы освободить лентовый разъём компьютера.

Горизонтально потяните лентовый кабель компьютера от защёлки.

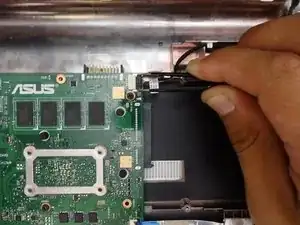

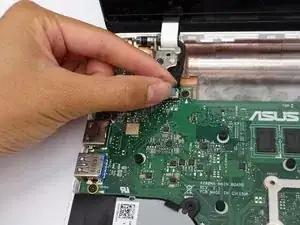

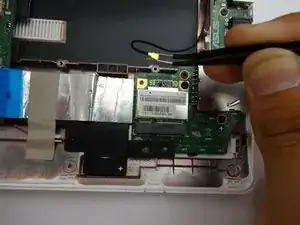

Вертикально вытяните кабель от головки, отводя его от посадочного места.

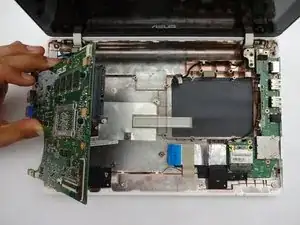

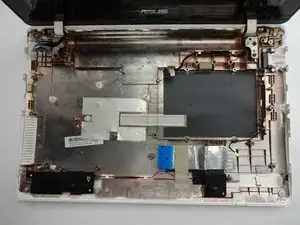

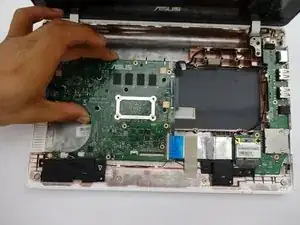

После того как все винты и разъёмы удалены, аккуратно приподнимите материнскую плату из корпуса компьютера.

Удаление материнской платы не требует значительного усилия.

Чтобы избежать повреждений, НЕ используйте инструменты для снятия материнской платы.

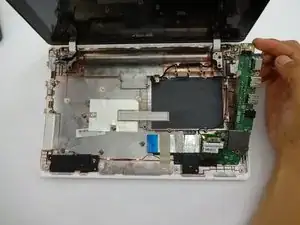

Снимите последний фрагмент материнской платы на правой стороне корпуса клавиатуры.
