Разборка Asus FX505G - Проверка вентиляторов - Замена вентилятора ЦП

Отвертка Phillips размера 1

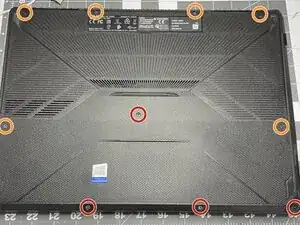

M2.5x12мм (длинная) x 6 ОРАНЖЕВЫЕ

M2.5x6мм (короткая) x 5 КРАСНЫЕ

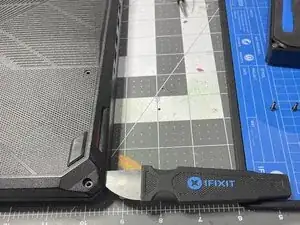

Вставьте открывалку в нижний правый угол

Осторожно перемещайте открывалку вокруг периметра крышки, чтобы освободить пластиковые защелки, удерживающие нижнюю крышку на корпусе

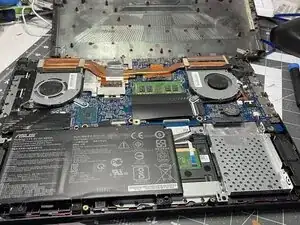

Включите ноутбук, чтобы запустить вентиляторы, и определить, какой из них издает шум или не работает

В моем случае это был вентилятор ЦП, что соответствовало сигналам, которые я получал (перегрев ЦП)

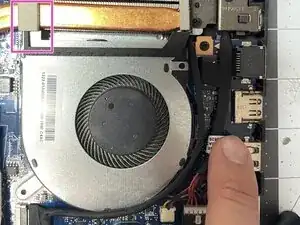

Вентилятор ЦП находится на "правой" стороне, если вы открыли корпус, а нижняя часть ноутбука ближе к вам

Таким образом, графический процессор находится на "левой" стороне

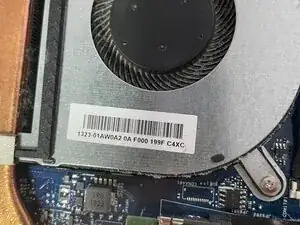

У вентиляторов есть небольшие различия в их форме

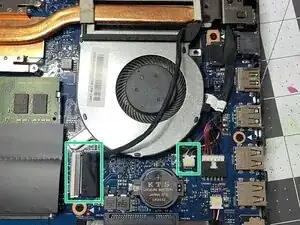

Существует ZIF-разъем, который нужно отсоединить, чтобы облегчить снятие вентилятора

Также отсоедините небольшой молексовый разъем вентилятора

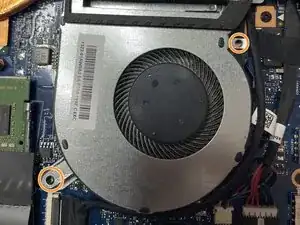

Удалите эти два винта

Осторожно потяните за клейкую ленту, чтобы отсоединить подушечку от пластикового механизма вентилятора

Осторожно поднимите радиатор, чтобы просунуть под него механизм вентилятора

Снимите вентилятор

Следуйте инструкциям в обратном порядке для повторной установки

Если у вас есть, вы можете нанести фиксатор потока или Loc-Tite на винты перед повторной установкой.
