Частичная замена экрана Asus F6A-X2

Отключите все сетевые кабели и выключите ноутбук. Попытка заменять часть ноутбука при подаче питания может привести к поражению электрическим током или повреждению устройства.

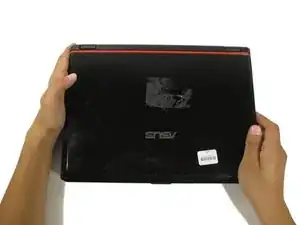

Переверните ноутбук экраном вниз и поверните так, чтобы аккумулятор был обращён к вам.

На этой фотографии аккумулятор не показан.

Чтобы снять аккумулятор, поместите по одному пальцу на каждую из двух чёрных фиксирующих плашек. Сдвиньте каждую плашку к центру ноутбука, чтобы разблокировать фиксацию.

Подвиньте аккумулятор к себе и выньте его из ноутбука.

Поставьте ноутбук в нормальное положение экраном вверх.

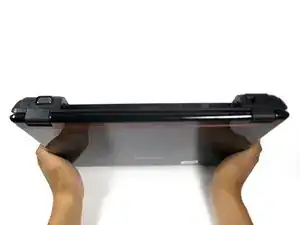

Поверните ноутбук на 90 градусов к себе так, чтобы пустой отсек для аккумулятора был виден.

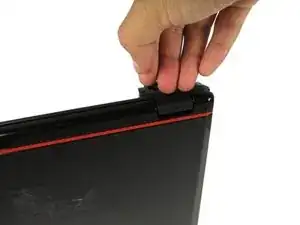

Вставьте ноготь или плоский конец лопатки в щель между основанием ноутбука и защитной накладкой петли с правой стороны. Аккуратно потяните накладку на себя, пока она не отщёлкнется.

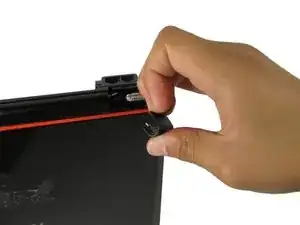

Повторите эту операцию для другой накладки.

После снятия накладок петель положите ноутбук на нижнюю панель. Затем откройте экран, как будто собираетесь начать работу.

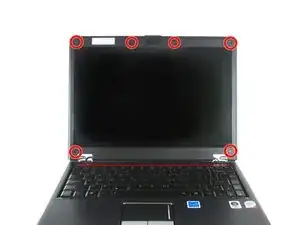

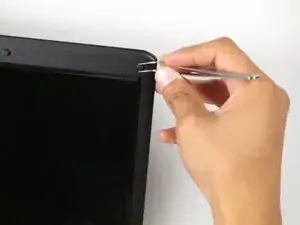

С помощью пинцета снимите шесть резиновых подушечек с рамки вокруг периметра экрана.

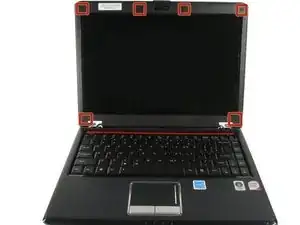

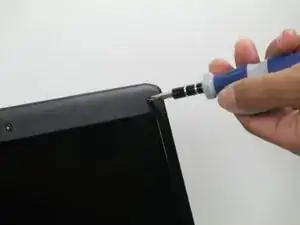

Удалите шесть винтов Phillips #1 длиной 2,0 мм по периметру рамки.

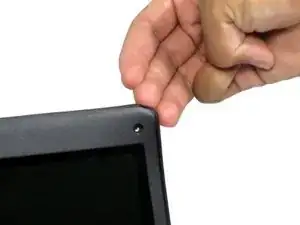

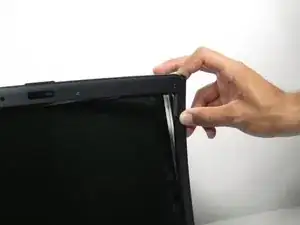

Вставьте ноготь или плоский конец лопатки в зазор между рамкой и задней крышкой ноутбука.

Осторожно подденьте рамку и потяните её на себя, чтобы отделить от задней панели ноутбука.

Появление треска при этом нормальное. Рамка не повреждается в этом процессе.

Продолжайте поддевать по периметру, пока рамка полностью не снимется.

Экран подключён к веб-камере вверху и к инвертору внизу. Отключение экрана от этих двух компонентов даст некоторый люфт при снятии экрана.

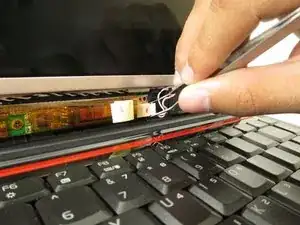

С помощью пинцета захватите белый разъём в нижней части экрана. Аккуратно, но решительно потяните разъём вправо, чтобы отсоединить его.

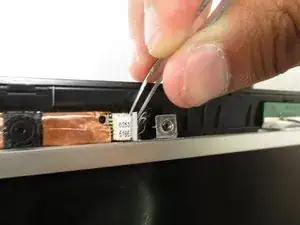

Повторите эту операцию с белым разъёмом, подключённым к веб-камере над экраном.

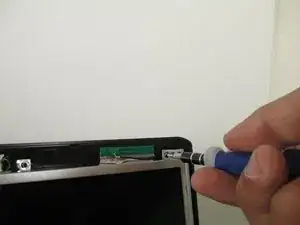

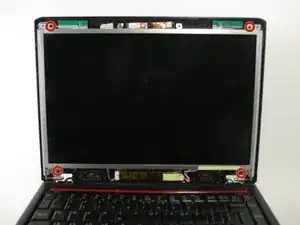

Снимите четыре винта Phillips #1 длиной 2,0 мм в каждом углу экрана ноутбука.

При сборке убедитесь, что винты 2,0 мм устанавливаются в отверстия, ближайшие к центру ноутбука.

Закройте ноутбук.

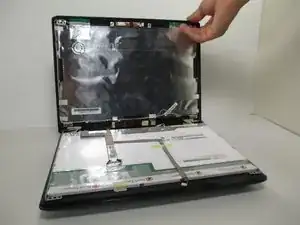

Откройте ноутбук снова. После снятия винтов экран должен оставаться плоско прижатым к клавиатуре.
