Замена разъёма питания Asus K50IJ

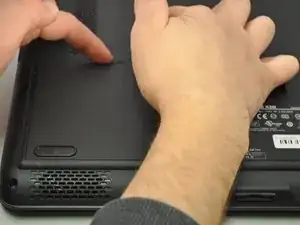

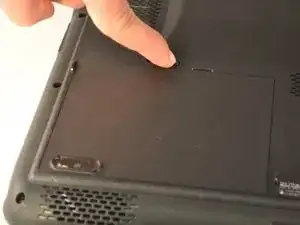

Сдвиньте защёлку, чтобы разблокировать крышку батареи, расположенную в нижнем левом углу ноутбука.

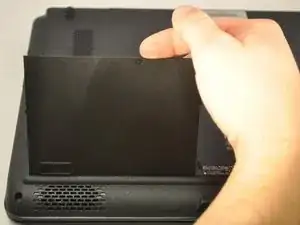

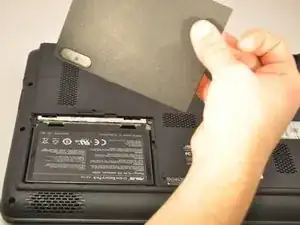

Поднимите выступающую кромку и снимите крышку отсека батареи.

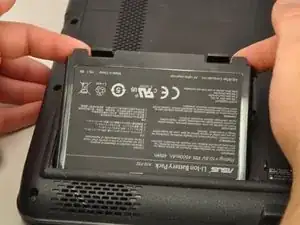

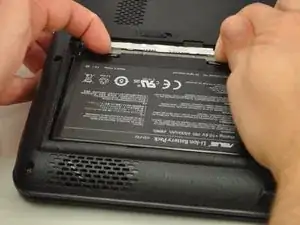

Нажмите на защёлки батареи и приподнимите их. Батарея должна легко выйти.

С помощью отвертки PH1 удалите четыре винта 4,75 мм, расположенные на вентиляционной панели.

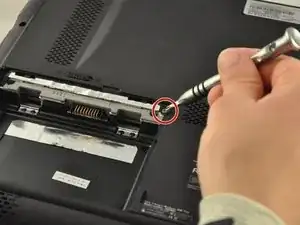

Удалите один винт 0,5 мм, расположенный в правом верхнем углу отсека батареи.

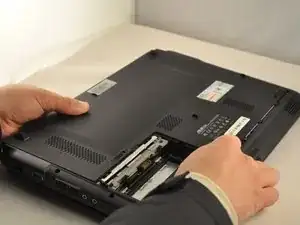

Снимите нижнюю панель, сдвинув её в сторону шарниров и приподняв заднюю часть панели.

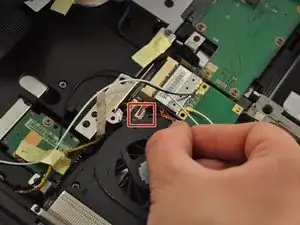

Отключите кабель вентилятора, вытянув его.

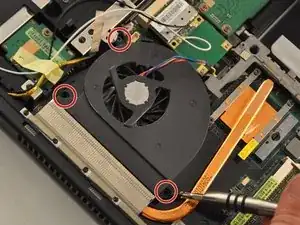

С помощью отвертки PH1 удалите три винта 3,75 мм, обозначенные как 1, 2 и 3 на вентиляторе. ПРИМЕЧАНИЕ: у этих винтов рядом нанесены маркировки "1", "2" и "3".

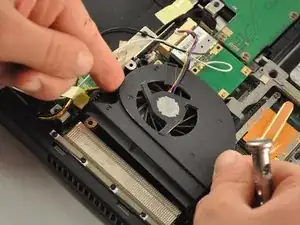

Поднимите вентилятор пальцами.

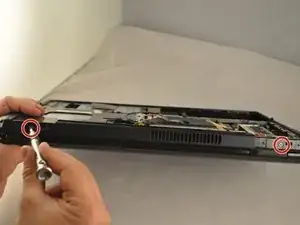

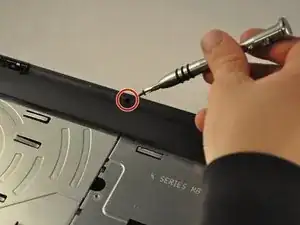

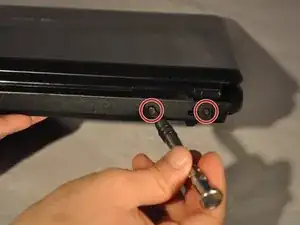

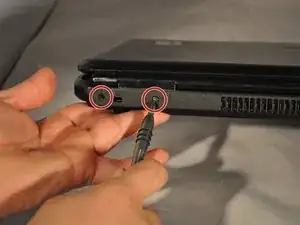

С помощью отвертки PH1 удалите два винта 0,75 мм со стороны шарнира ноутбука.

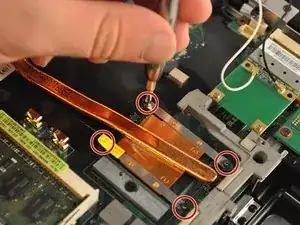

С помощью отвертки PH1 удалите четыре винта 0,75 мм на медном радиаторе. Они будут пронумерованы 1–4.

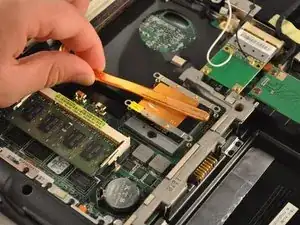

Выньте медный радиатор из ноутбука.

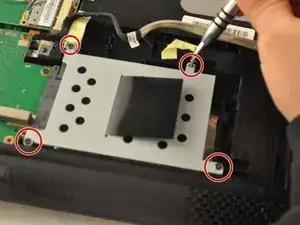

С помощью отвертки PH1 удалите четыре винта 0,75 мм от привода, расположенные в правом нижнем углу ноутбука.

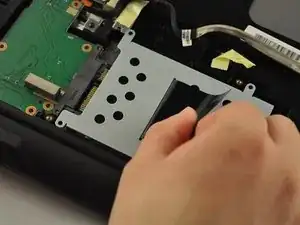

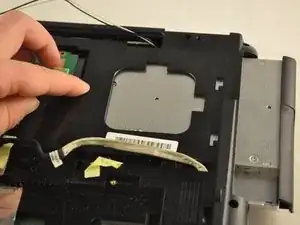

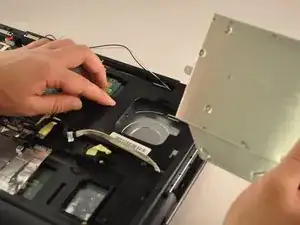

Потяните за чёрную вкладку на приводе, чтобы сдвинуть привод назад, и извлеките привод из ноутбука.

С помощью отвертки PH1 удалите пять винтов 0,5 мм от считывателя SD-карт, расположенного в нижней средней части ноутбука.

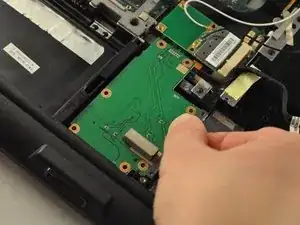

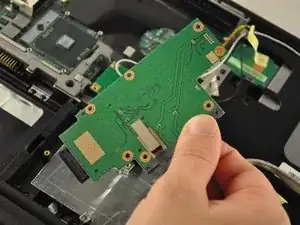

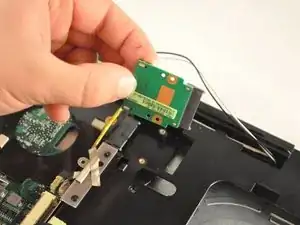

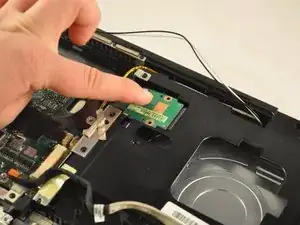

Сдвиньте считыватель SD-карт в сторону и выньте его.

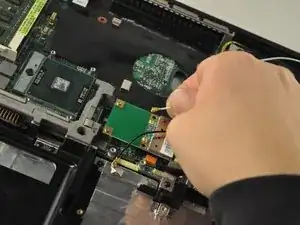

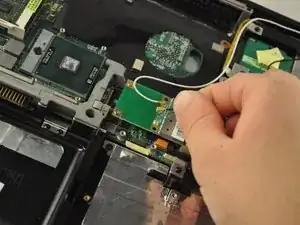

Отсоедините белый и чёрный провода от карты Wi‑Fi, расположенной в центральной части ноутбука.

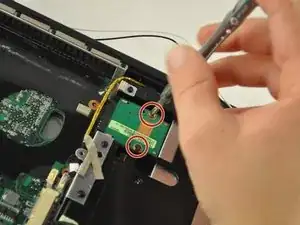

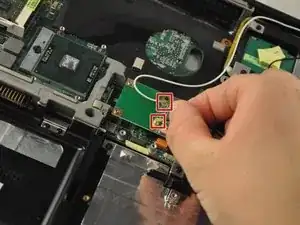

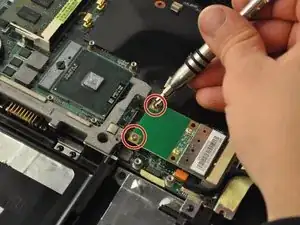

С помощью отвертки PH1 удалите два винта 0,25 мм с карты Wi‑Fi.

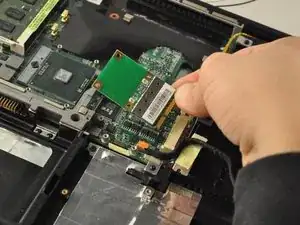

Выдвиньте карту Wi‑Fi из её слота для извлечения.

С помощью отвертки PH1 удалите один винт 0,5 мм из дисковода, расположенного в правом верхнем углу ноутбука.

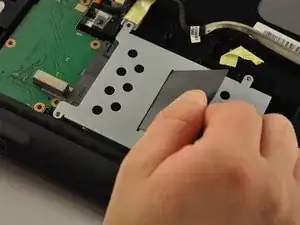

Выдвиньте дисковод из его разъёма.

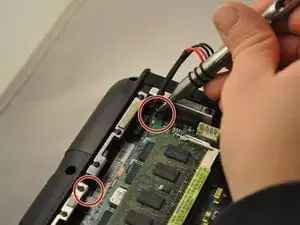

С помощью отвертки PH1 удалите два винта 0,5 мм от модуля оперативной памяти.

Сдвиньте и приподнимите модуль оперативной памяти, чтобы вынуть его из разъёма.

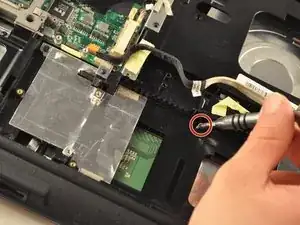

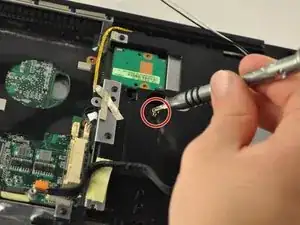

С помощью отвертки PH1 удалите винт 0,75 мм из углового пластикового кожуха, расположенного в правом нижнем углу ноутбука.

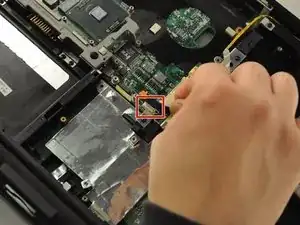

Отключите чёрный кабель в центральной части ноутбука.

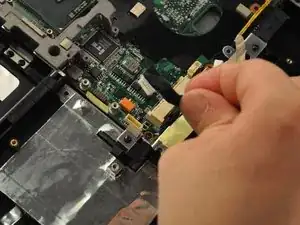

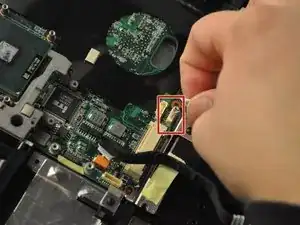

Отключите провода в центральной части ноутбука.

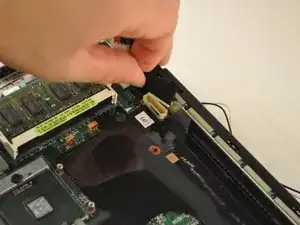

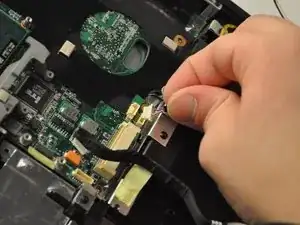

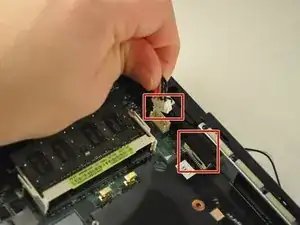

Отсоедините провод и чёрные кабели на материнской плате, расположенные в верхнем левом углу ноутбука.

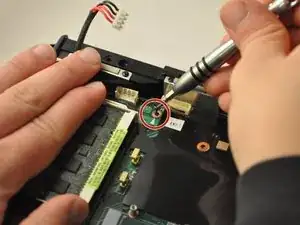

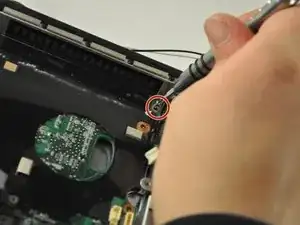

Используя отвертку PH1, выкрутите два винта 0,75 мм в верхнем левом углу материнской платы.

Используя отвертку PH1, удалите винт 0,75 мм в верхней средней части материнской платы.

Используя отвертку PH1, снимите винт 0,75 мм в верхнем среднем углу материнской платы.

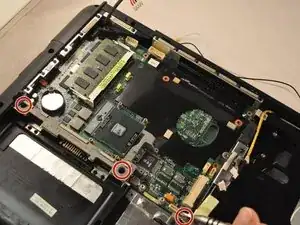

Используя отвертку PH1, выньте три винта 0,75 мм в нижнем углу материнской платы.

К задней части материнской платы подключён ленточный кабель. Будьте осторожны, чтобы не повредить ленточный кабель.

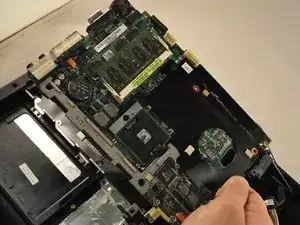

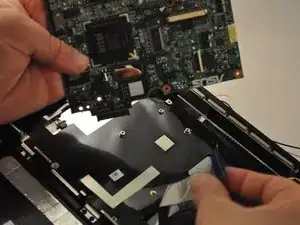

Сдвиньте материнскую плату вправо и приподнимите её, но не вытаскивайте полностью.

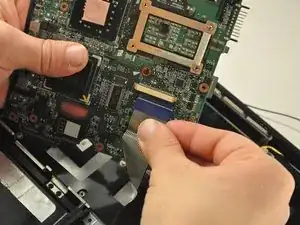

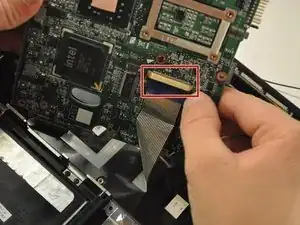

Осторожно отключите ленточный кабель от нижней стороны материнской платы.

Ленточный кабель, который был подключён к материнской плате, прикреплён к клавиатуре. Обязательно не повредите его.

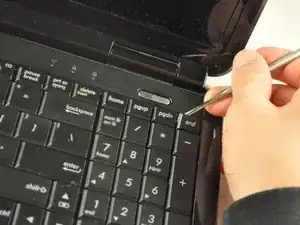

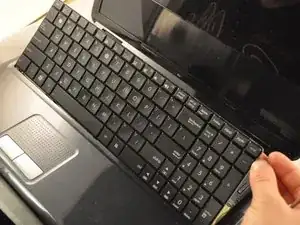

Используйте металлическую лопатку или инструмент для вскрытия по верхнему краю клавиатуры, чтобы отщелкнуть её.

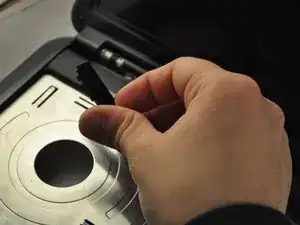

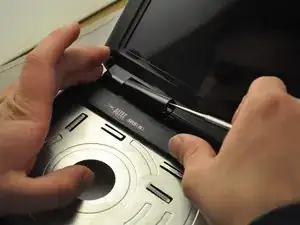

Используйте металлическую лопатку или инструмент для вскрытия, чтобы снять пластиковые крышки петель.

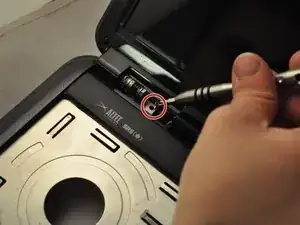

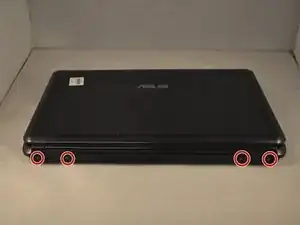

Используйте отвертку PH1, чтобы удалить винты 0,75 мм из петель. В каждой петле по одному винту.

Будьте осторожны, чтобы не повредить кабели, прикреплённые к рамке экрана. Аккуратно протяните их через корпус ноутбука.

Экран должен отделиться от остальной части ноутбука.

Используя отвертку PH1, выньте винт 0,75 мм в нижней средней части, который ранее был закрыт.

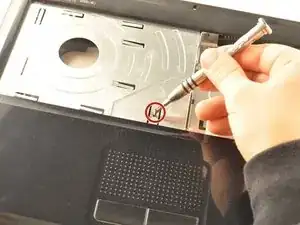

Используя отвертку PH1, удалите винт 0,75 мм в нижней средней части, где ранее была клавиатура.

Снимите переднюю крышку с ноутбука.

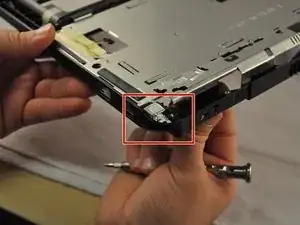

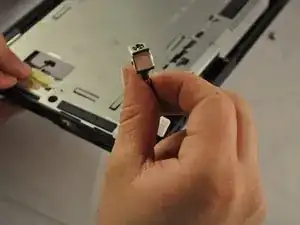

Переверните ноутбук обратно. Разъём для зарядки находится в верхнем правом углу.
