Замена динамиков Asus F6A-X2

Удалите все сетевые кабели и выключите ноутбук. Попытка заменить часть ноутбука с работающим питанием может привести к поражению электрическим током или повреждению устройства.

Переверните ноутбук лицом вниз и поверните так, чтобы батарея была обращена к вам.

Батарея не показана на этом изображении.

Чтобы удалить батарею, разместите по одному пальцу на каждом из двух черных ползунковых зажимов. Нажмите на каждый зажим к центру ноутбука, чтобы освободить замок.

Сдвиньте батарею к себе и вытяните ее из ноутбука.

Уложите ноутбук лицом вверх.

Поверните ноутбук на 90 градусов к себе, чтобы был виден пустой отсек для батареи.

Вставьте ноготь или плоский конец лопатки в щель между основанием ноутбука и защитой на петле с правой стороны. Осторожно тяните защиту к себе, пока она не отпадет.

Повторите этот процесс для другой защиты.

После удаления защит на петлях, уложите ноутбук на его дно. Затем откройте экран ноутбука, как будто собираетесь его использовать.

С помощью пинцета аккуратно снимите шесть резинок с bezela, расположенного по периметру экрана.

Удалите шесть винтов Philips #1 размером 2.0 мм по периметру bezela.

Вставьте ноготь или плоский конец лопатки в щель между bezel и задней крышкой ноутбука.

Осторожно приподнимите bezal к себе, чтобы удалить его с задней панели ноутбука.

Слышать треск — это нормально. Bezale не повреждается в процессе.

Продолжайте приподнимать по периметру ноутбука, пока весь bezal не будет удален.

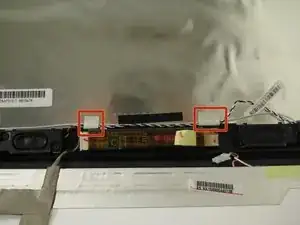

Экран подключен к веб-камере в верхней части и инвертору в нижней части. Отключение экрана от этих двух компонентов даст немного свободы при извлечении экрана.

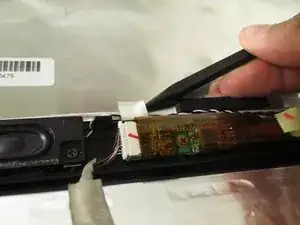

С помощью пинцета захватите белый разъем в нижней части экрана. Осторожно, но уверенно потяните разъем вправо, чтобы удалить его.

Повторите этот процесс с белым разъемом, подключенным к веб-камере над экраном.

Удалите четыре винта Philips #1 размером 2.0 мм в каждом углу экрана ноутбука.

При повторной сборке экрана убедитесь, что винты размером 2.0 мм вставлены в отверстия, ближайшие к центру ноутбука.

Закройте ноутбук.

Откройте ноутбук снова. Удалив винты, экран должен оставаться плоским на клавиатуре.

С ноутбуком вниз, поверните его так, чтобы блок батареи был обращен от вас.

Удалите шесть винтов Philips #1 размером 1.5 мм на задней панели ноутбука.

Вставьте палец в один из проемов на нижней панели.

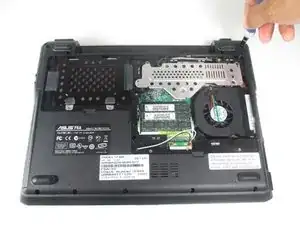

Осторожно поднимите его вверх, и задняя панель ноутбука легко снимется.

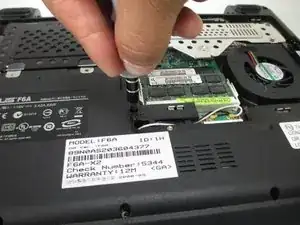

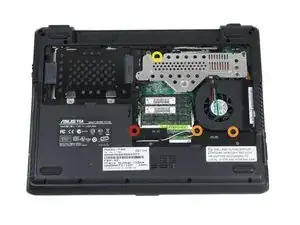

Удалите четыре винта, удерживающих основание на материнской плате:

Один винт Philips #1 размером 1.5 мм, расположенный рядом с центром ноутбука.

Один винт Philips #1 размером 1.5 мм, расположенный в верхней части, в центре, рядом с металлической защитой.

Этот винт скрыт черным проводом, проходящим по верхней части ноутбука. Вам придется переместить провод вправо, чтобы удалить винт.

Два винта Philips #1 размером 1.5 мм, расположенные рядом с вентилятором.

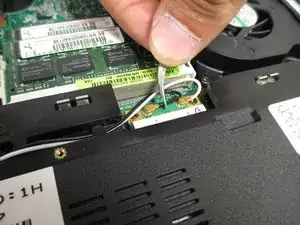

Затем удалите белые и черные кабели, расположенные на графическом процессоре, с помощью пинцета. Удерживайте золотую часть на каждом проводе и аккуратно тяните вверх, и узел выйдет из своего гнезда.

Это обеспечит свободу при разборке основания от материнской платы.

Помните, что черный провод идет к 1, а белый провод к 2 на графическом процессоре.

На материнской плате есть отверстие, через которое черный и белый провод должны пройти при повторной сборке вашего ноутбука.

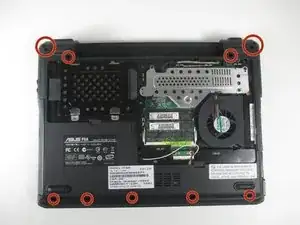

Удалите одиннадцать винтов Philips #1 размером 1.5 мм по периметру ноутбука.

В верхних углах ноутбука есть два винта внутри больших кругов.

Переверните ноутбук верхней стороной и откройте его, чтобы увидеть клавиатуру.

На этом этапе вы будете удалять клавиатуру. Будьте осторожны при её снятии, так как клавиатура соединена с ноутбуком тонким черным шлейфом. Резкое вытаскивание клавиатуры может повредить шлейф.

Вставьте палец или плоский конец лопатки в верхний левый угол клавиатуры, под клавишами 'Esc' и 'F1-F2'.

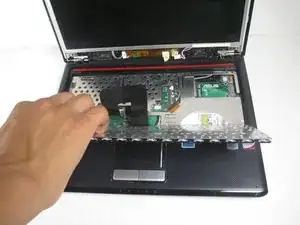

Осторожно потяните клавиатуру на себя и уложите её на поверхность. При отсоединении от ноутбука она издаст легкий щелкающий звук.

Чтобы полностью снять клавиатуру, вам необходимо отвязать шлейф от ноутбука.

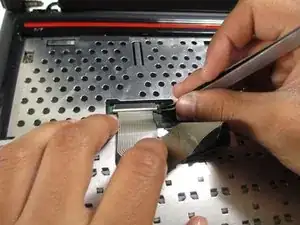

С помощью пинцета аккуратно потяните за каждую сторону белого язычка, пока он не освободится от компьютера.

После того как шлейф будет освобожден, отложите клавиатуру в безопасное место, чтобы избежать её повреждения.

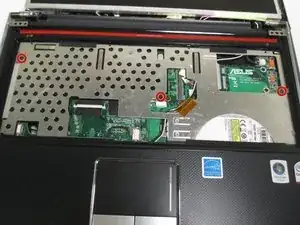

Удалите три винта Philips #1 размером 1,5 мм с металлической накладки ноутбука.

При сборке помните, что винт, находящийся крайним справа на ноутбуке, длиннее двух других.

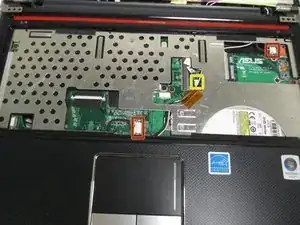

С помощью пинцета снимите три белых разъема, прикрепленных к материнской плате. Это позволит освободить место при разборке основания.

Разъемы в правом верхнем углу и в середине ноутбука нужно будет потянуть влево.

Разъем между двумя другими нужно будет потянуть к задней части ноутбука.

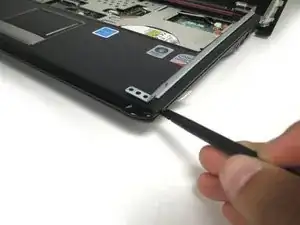

Вставьте плоский конец лопатки в тонкую щель, проходящую вдоль боковой части ноутбука. Осторожно подденьте вдоль периметра ноутбука, чтобы снять основание.

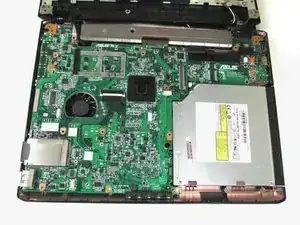

После полного отделения двух оснований уложите верхнее основание плоско к задней панели, открыв доступ к печатной плате.

Переверните ноутбук так, чтобы его нижняя часть лежала на столе, а передняя часть смотрела на вас. Поднимите только заднюю крышку ноутбука.

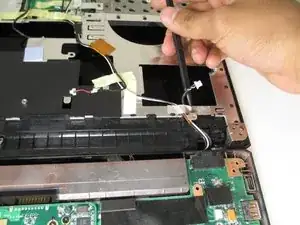

С помощью острого конца лопатки полностью удалите клей, который удерживает черные и белые кабели на задней панели.

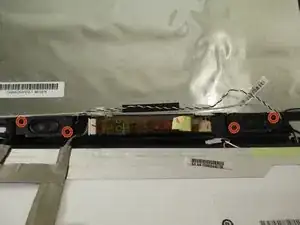

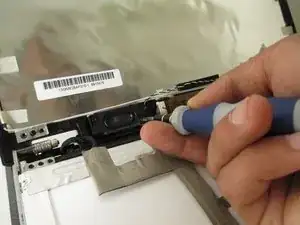

Удалите 2 пары винтов Philips #1 размером 1,5 мм с динамиков.

Обнажите печатную плату, положив верхнее основание на заднюю панель.

Частично удалите клей в правом нижнем углу основания (у правого петли), аккуратно отлепляя правую сторону.

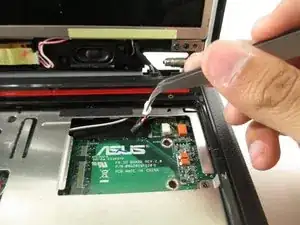

Удалите толстый черный кабель, прикрепленный к динамикам, от клея.

Положите руки за экран и найдите динамики. Это две небольшие прямоугольные пластиковые детали с вогнутой серединой.

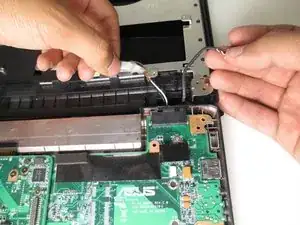

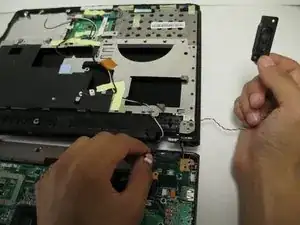

Потяните динамики на себя и от ноутбука, чтобы удалить их. Обратите внимание, что черный и белый кабель все еще соединяет их, так что вы тоже его удалите.
