Замена вентилятора ASUS K200MA-DS01T

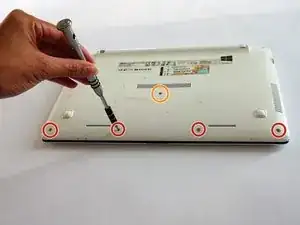

Повернув ноутбук так, чтобы вы видели отверстие, переверните его и снимите следующие винты с задней панели:

Шесть филипсовских винтов 4 мм с помощью отвертки Phillips #0.

Один филипсовский винт 12 мм в центре с помощью отвертки Phillips #0.

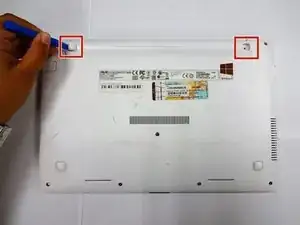

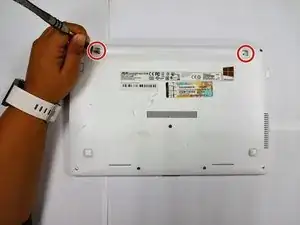

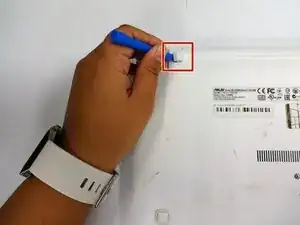

Используя пластиковую лопатку, снимите две резиновые заглушки, ближайшие к петле, чтобы обнаружить винты под ними.

Снимите следующие винты:

Два филипсовских винта 4 мм с помощью отвертки Phillips #0.

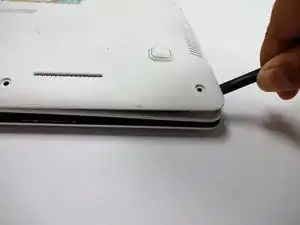

Используя пластиковую лопатку (и приложив значительную силу), отожмите заднюю панель от клавиатуры, чтобы разделить их.

Возможно, потребуется зажать одну лопатку между задней панелью и клавиатурой, одновременно используя другую для отжатия в другом месте.

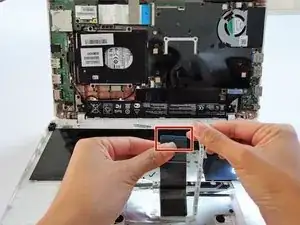

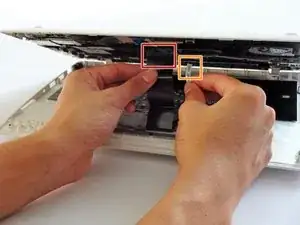

Чтобы отсоединить разъёмы клавиатуры от клавиатуры и задней панели, аккуратно вытяните широкий разъём клавиатуры наружу.

Аккуратно оттяните узкий разъём от клавиатуры.

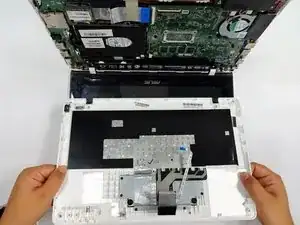

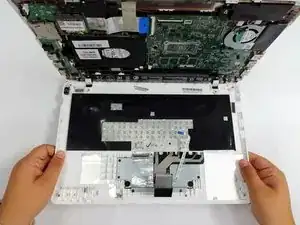

Когда разъёмы клавиатуры отключены, снимите клавиатуру, оттянув её от петель задней панели.

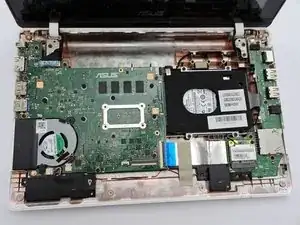

Переверните компьютер так, чтобы сторона с материнской платой (большая зелёная деталь) лежала лицевой стороной вверх.

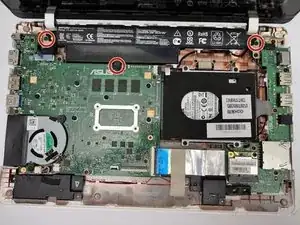

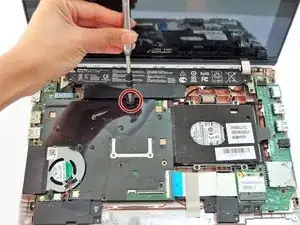

Снимите следующие винты с середины и дальнего конца батареи:

Три филипсовских винта 4 мм с помощью отвертки Phillips #0.

Батарея расположена ближе всего к экрану.

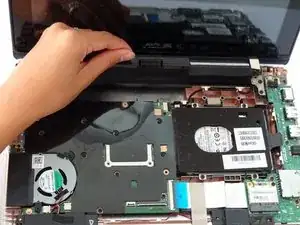

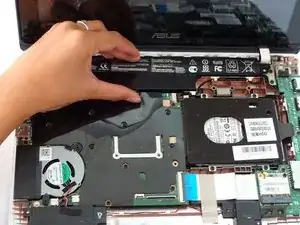

Схватив более широкую левую часть, поднимите батарею вверх и от компьютера.

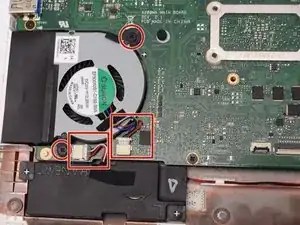

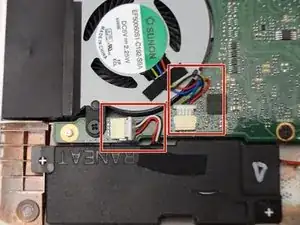

Найдите вентилятор, два винта и два цветных провода в левом нижнем углу компьютера.

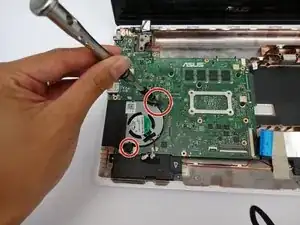

Снимите следующие винты с вентилятора:

Два винта 4 мм с помощью отвертки Phillips #0.

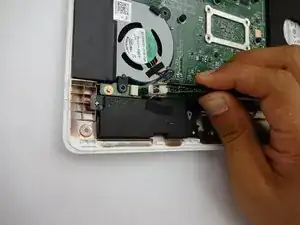

Сильно потяните цветные провода из направляющего слота.

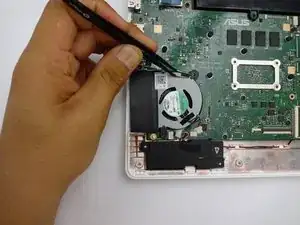

После удаления винтов и цветных проводов выньте вентилятор с места.

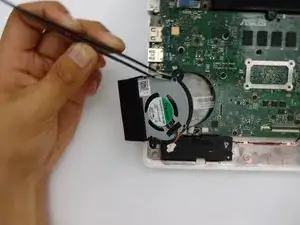

Для извлечения вентилятора можно использовать лопатки или пинцет.
