Замена экрана Asus F6A-X2

Отключите все кабели питания и выключите ноутбук. Попытка заменить компонент ноутбука при подаче на него электропитания может привести к поражению электрическим током или повреждению устройства.

Поверните ноутбук экраном вниз и разверните так, чтобы батарея оказалась обращённой к Вам.

На этом изображении батарея не показана.

Чтобы снять батарею, поместите по одному пальцу на каждую из двух чёрных скользящих защёлок. Сдвиньте обе защёлки к центру ноутбука, чтобы снять блокировку.

Выдвиньте батарею на себя и извлеките её из ноутбука.

Поставьте ноутбук правильно, экраном вверх.

Поверните ноутбук на 90 градусов к себе, чтобы стало видно отсек батареи.

Вставьте ноготь или плоский конец лопатки в щель между основанием ноутбука и защитой петли с правой стороны. Осторожно потяните защиту на себя, пока она не отсоединится.

Повторите этот процесс для второй защиты.

После снятия защит петель положите ноутбук ровно на нижнюю крышку. Затем откройте экран ноутбука, как будто собираетесь им воспользоваться.

Пинцетом отклейте шесть резиновых заглушек от рамки, расположенной по периметру экрана.

Выкрутите шесть винтов диаметром 2,0 мм крестообразной отвёрткой №1 по периметру рамки.

Вставьте ноготь или плоский конец лопатки в щель между рамкой и задней крышкой ноутбука.

Осторожно отжимайте рамку на себя, чтобы снять её с задней панели ноутбука.

Трещащие звуки — это нормально. В процессе рамка не повреждается.

Продолжайте отжимать по всему периметру ноутбука, пока полностью не снимете рамку.

Экран подключён к веб-камере сверху и к инвертору снизу. Отключение экрана от этих двух компонентов обеспечит необходимый запас проводов при его демонтаже.

Пинцетом возьмитесь за белый разъём внизу экрана. Осторожно, но уверенно потяните разъём вправо, чтобы отсоединить его.

Повторите то же самое с белым разъёмом, подключённым к веб-камере над экраном.

Выкрутите четыре винта диаметром 2,0 мм крестообразной отвёрткой №1, расположенных по углам экрана ноутбука.

При сборке убедитесь, что винты диаметром 2,0 мм вкручиваются в отверстия, ближайшие к центру ноутбука.

Закройте ноутбук.

Снова откройте его. После выкручивания винтов экран должен оставаться лежать ровно на клавиатуре.

Частично отклейте клей, фиксирующий чёрную язычковую заглушку к экрану, чтобы клей остался только на самой заглушке.

Осторожно потяните чёрную заглушку на себя, к задней части ноутбука, чтобы отсоединить её от экрана.

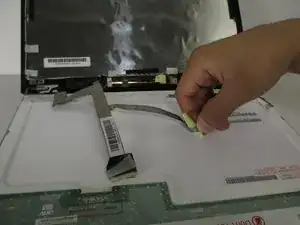

Удалите остатки клея, осторожно приподнимая жёлтые кусочки ленты.

Уложите эти провода на заднюю панель, чтобы предотвратить их повреждение.

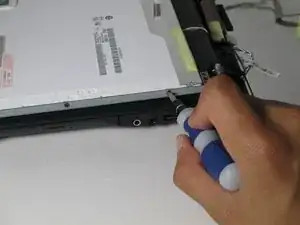

Выкрутите шесть винтов диаметром 2,0 мм крестообразной отвёрткой №1, крепящих петли к экрану. По три винта с каждой стороны ноутбука.

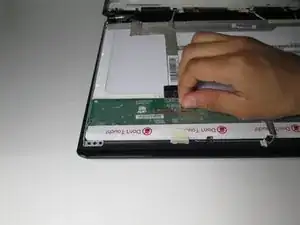

Просто приподнимите экран с задней части ноутбука, чтобы снять его.
