Замена DVD-привода ASUS D550MA-DS01

Перед началом убедитесь, что ваш ноутбук выключен и отключен от сети.

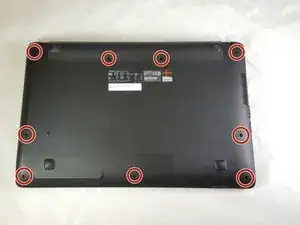

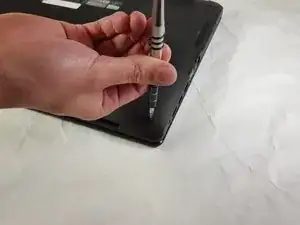

Используйте отвертку Philips #1, чтобы удалить девять винтов с задней крышки.

Переверните ноутбук и откройте дисплей.

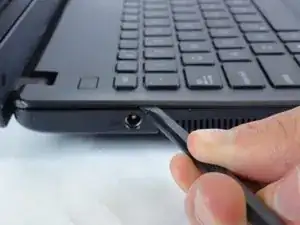

Вставьте плоский край лопатки в сгиб крышки клавиатуры.

Пока лопатка находится в сгибе, аккуратно приподнимите корпус, скользя лопаткой вдоль края.

Не прилагайте чрезмерных усилий при открывании крышки. Вы должны слышать, как каждый пластиковый зажим щелкает при продвижении лопатки вдоль края.

Убедитесь, что вся крышка освобождена от пластиковых зажимов.

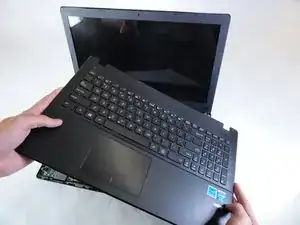

Медленно приподнимите крышку с передней части ноутбука, но не удаляйте её полностью.

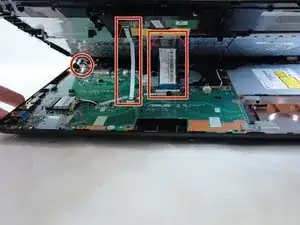

Обратите внимание на расположение трех белых и синих датчиков, соединяющих клавиатуру с основной платой компьютера.

Если вы только заменяете аккумулятор, вы можете пропустить этот шаг и следующий. Сдвиньте модуль клавиатуры от дисплея и установите так, чтобы хрупкие гибкие кабели не были напряжены.

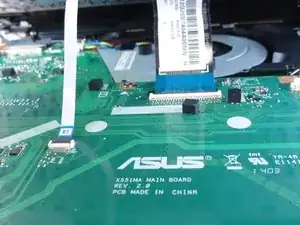

Отключите три датчика от материнской платы.

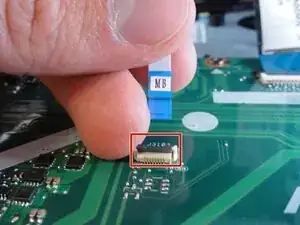

Чтобы разблокировать ZIF-разъем, используйте кончик лопатки или ноготь, чтобы поднять маленькую защелку. Аккуратно выньте разблокированный кабель из гнезда.

Удалите полностью отключенный модуль клавиатуры из ноутбука.

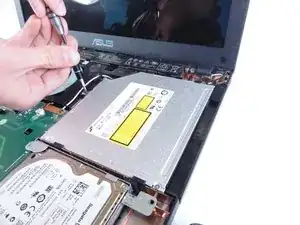

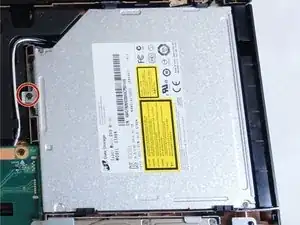

С помощью отвертки Philips #1 удалите единственный винт, удерживающий привод на месте.

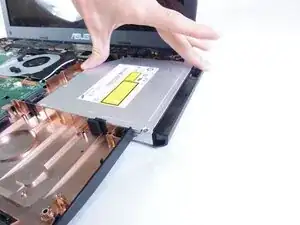

Выньте привод вправо от ноутбука, чтобы отключить его от материнской платы.

Подъем привода вертикально без сдвига вправо повредит материнскую плату.
