Замена беспроводной сетевой карты ASUS D550MA-DS01

Перед началом работы убедитесь, что ноутбук выключен и отключён от сети.

Используйте крестовую отвёртку Philips #1, чтобы удалить девять винтов с задней крышки.

Переверните ноутбук и откройте экран.

Вставьте плоский край лопатки в зазор крышки клавиатуры.

Держа лопатку в зазоре, осторожно подденьте корпус, сдвигая лопатку вдоль кромки.

Не применяйте чрезмерную силу при поддёве крышки. Вы должны услышать, как каждый пластиковый фиксатор щёлкает по мере движения лопатки вдоль кромки.

Убедитесь, что крышка полностью освобождена от пластиковых защёлок.

Медленно приподнимите крышку спереди ноутбука, но не снимайте её полностью.

Обратите внимание на расположение трёх бело‑синих шлейфов, соединяющих клавиатуру с материнской платой.

Если вы заменяете только аккумулятор, этот и следующий шаг можно пропустить. Отведите модуль клавиатуры от дисплея и расположите его так, чтобы хрупкие гибкие шлейфы не находились под натяжением.

Отключите три шлейфа данных от материнской платы.

Чтобы разблокировать ZIF‑разъём, используйте кончик лопатки или ноготь, чтобы приподнять маленькую откидную защёлку. Аккуратно выньте разблокированный шлейф из гнезда.

Снимите полностью отсоединённый модуль клавиатуры с ноутбука.

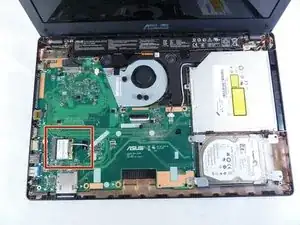

Найдите на материнской плате сетевую карту (NIC).

Обратите внимание на ориентацию белого и чёрного проводов на вашей сетевой карте. Подключение может отличаться от изображения.

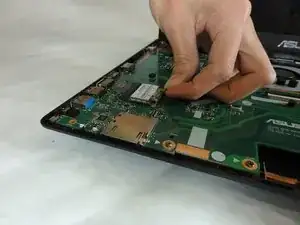

Осторожно отсоедините белый и чёрный провода, сняв их с разъёма сетевой карты. Эти провода должны сниматься легко.

Если вы выполняете эти шаги как подготовку к снятию материнской платы, полностью удалять NIC не обязательно. Достаточно снять провода. Следующий шаг можно пропустить.

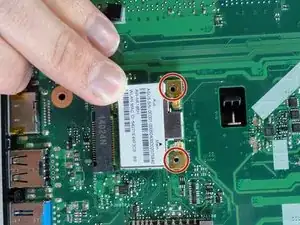

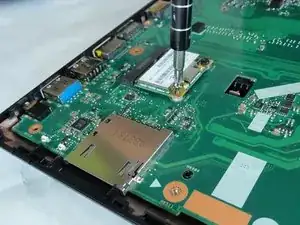

Удалите винты, крепящие беспроводную сетевую карту, используя крестовую отвёртку Phillips #1.

После снятия винтов NIC приподнимется под действием пружины.

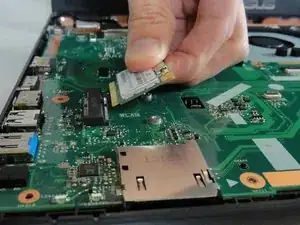

Осторожно извлеките NIC.

Не применяйте чрезмерную силу и не расшатывайте карту. NIC должен легко выскользнуть.
