Замена экрана ASUS D550MA-DS01

Перед началом убедитесь, что ноутбук выключен и отсоединён от сети питания.

Используйте крестовую отвёртку Philips #1, чтобы выкрутить девять винтов с задней крышки.

Переверните ноутбук и откройте дисплей.

Вставьте плоский край лопатки в шов крышки клавиатуры.

Держа лопатку в шве, аккуратно подденьте корпус, сдвигая лопатку вдоль края.

Не прикладывайте чрезмерную силу при поддевании крышки. Вы должны слышать, как каждый пластиковый защёлк открывается по мере перемещения лопатки вдоль края.

Убедитесь, что крышка полностью освобождена от пластиковых защёлок.

Осторожно приподнимите крышку спереди ноутбука, но не снимайте её полностью.

Отметьте расположение трёх бело-синих шлейфов данных, соединяющих клавиатуру с основной платой компьютера.

Если вы заменяете только аккумулятор, можно пропустить этот и следующий шаг. Сдвиньте модуль клавиатуры от дисплея и разместите его так, чтобы тонкие гибкие кабели не были натянуты.

Отключите три шлейфа данных от материнской платы.

Чтобы разблокировать ZIF-разъём, используйте наконечник лопатки или ноготь, чтобы поднять маленькую откидную защёлку. Аккуратно извлеките разблокированный шлейф из гнезда.

Снимите полностью отключённый модуль клавиатуры с ноутбука.

Не используйте металлические инструменты для поддевания аккумулятора. Это может пробить или замкнуть аккумулятор, что приведёт к повреждению или травме.

Выверните два винта, фиксирующие аккумулятор в корпусе ноутбука, используя крестовую отвёртку Phillips #1.

Поднимите аккумулятор и извлеките его:

Аккумулятор подключён к материнской плате с левой стороны.

Захватите аккумулятор пальцами равномерно за левую и правую стороны.

Тяните строго вверх, чтобы вынуть аккумулятор из посадочного места.

Не применяйте чрезмерную силу и не пытайтесь поддеть аккумулятор инструментами. Это повредит ноутбук.

Выверните четыре винта, удерживающие жёсткий диск, крестовой отвёрткой Philips #1.

Два винта соединены с материнской платой и два винта — непосредственно с корпусом.

Извлеките жёсткий диск, сдвинув его вправо, чтобы отсоединить от материнской платы, затем вытяните вверх.

Обязательно полностью отключите жёсткий диск от материнской платы, чтобы не повредить разъёмы.

При необходимости открутите старый жёсткий диск от держателя и прикрутите новый к держателю.

Выверните один винт, удерживающий привод, используя крестовую отвёртку Phillips #1.

Сдвиньте привод вправо от корпуса ноутбука, чтобы отсоединить его от материнской платы.

Вытягивание привода прямо вверх без сдвига вправо повредит материнскую плату.

Выверните 9 винтов с материнской платы, используя крестовую отвёртку Philips #1.

При выкручивании винтов полезно использовать пинцет, чтобы контролировать винты.

Отсоедините три кабеля, подключённых к материнской плате.

Не тяните кабели за провода. Это может повредить кабели.

Большой чёрный кабель подключён к экрану. Аккуратно вытяните кабель, сдвигая его из стороны в сторону, удерживая чёрную ленту пальцами.

Возможно, разъём экрана закреплён прозрачной лентой.

Кабели вентилятора и динамика используют похожие разъёмы. Используйте чёрную лопатку или аккуратно захватите боковые стороны каждого разъёма пальцами и медленно выньте их.

Сдвиньте материнскую плату вправо, чтобы освободить периферийные разъёмы от корпуса ноутбука.

Поднимите материнскую плату и извлеките её из ноутбука.

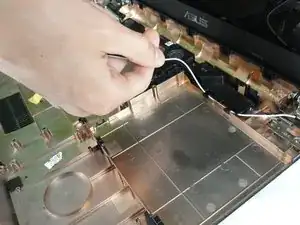

Осторожно освободите чёрный и белый RF-кабели, идущие вдоль корпуса ноутбука и от динамиков.

Последующие шаги снимают крепления модуля экрана. Держите экран на месте во время выполнения этих действий, чтобы он не упал.

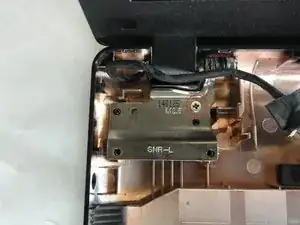

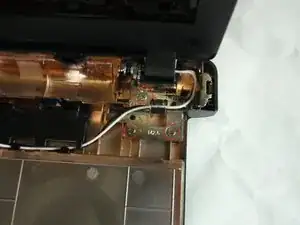

Выверните 4 винта, фиксирующие крепления модуля экрана, используя крестовую отвёртку Philips #1.

Один винт находится на левом креплении, три — на правом.

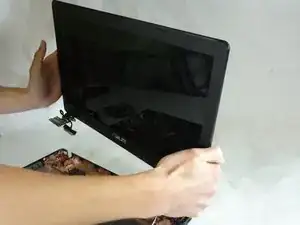

Осторожно поднимите экран прямо вверх и отведите от основания ноутбука.

Белый и чёрный RF-кабели останутся подключёнными к модулю экрана.
