Замена вентилятора Asus A53U-ES21

Убедитесь, что ноутбук выключен.

Переверните ноутбук так, чтобы аккумулятор был обращён к вам.

Сдвиньте два ползунка в сторону внешнего края ноутбука.

Вытяните аккумулятор левой рукой, удерживая правый ползунок.

Удалите винт 5 мм, используя отвёртку Phillips #1.

Используйте инструменты для вскрытия iFixit, чтобы снять панель оперативной памяти.

Удалите винт 7 мм, используя отвёртку Phillips #1.

Вытяните оптический привод из боковой части ноутбука.

Снимите крышку оперативной памяти со дна клавиатуры.

Удалите винт 5 мм, фиксирующий панель, используя отвёртку Phillips #1.

Продвигайте инструмент для поддевания вдоль кромки, чтобы завершить снятие.

Открутите два винта 7 мм, отмеченных гравировкой «K», используя отвёртку Phillips #1.

Разместите компьютер так, чтобы клавиатура была обращена к вам, а экран — вверху.

Найдите три кнопки, которые нужно нажать в верхней части клавиатуры, расположенные в зазоре между корпусом и клавиатурой, выделенные здесь красным.

Используйте инструмент для поддевания, чтобы нажать эти кнопки. Клавиатура должна отщёлкнуться.

Отогните клавиатуру к себе. Она всё ещё будет соединена шлейфом с остальной частью компьютера.

Осторожно используйте инструмент для вскрытия, чтобы поднять чёрную защёлку, удерживающую шлейф, и извлечь шлейф.

При установке чёрная защёлка должна закрывать белую полосу на шлейфе.

Закройте ноутбук и переверните его вверх дном.

Удалите двенадцать винтов 7 мм, используя отвёртку Phillips #1.

Удалите два винта 2 мм, используя отвёртку Phillips #1.

Оттяните разъёмы от беспроводной карты с помощью пластиковых инструментов для вскрытия.

Вытяните белый разъём из его гнезда на панели оперативной памяти.

Снова переверните ноутбук, откройте его и открутите три винта 7 мм, используя отвёртку Phillips #1.

Осторожно оттяните коричневую флажок от кабеля с помощью пластикового инструмента для вскрытия.

Сдвиньте коричневую деталь в сторону кабеля и освободите её с помощью пластикового инструмента для вскрытия.

Снимите чёрную защёлку с её разъёма.

Отделите переднюю панель ноутбука от задней с помощью пластикового инструмента для вскрытия.

Удалите один винт 7 мм с материнской платы, используя отвёртку Phillips #1.

Отсоедините два показанных кабеля от их разъёмов с помощью пластиковых инструментов для вскрытия.

Осторожно извлеките материнскую плату из ноутбука.

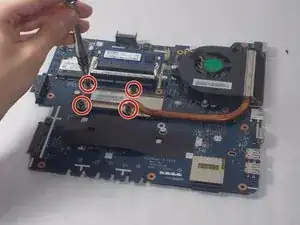

Чтобы снять радиатор, открутите четыре винта 7 мм, используя отвёртку Phillips #1.

Снимите радиатор с устройства.

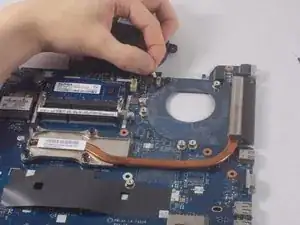

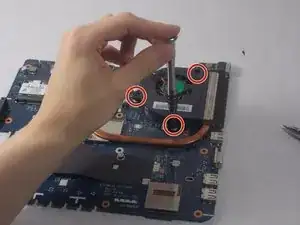

Чтобы снять вентилятор, открутите три винта 5 мм, используя отвёртку Phillips #1, и вытяните показанный кабель из его разъёма.
