Замена вентилятора ASUS D550MA-DS01

Перед началом выключите ноутбук и отключите его от сети.

Используйте крестовую отвертку Phillips #1, чтобы вынуть девять винтов с задней крышки.

Переверните ноутбук и откройте экран.

Вставьте плоский край лопатки в зазор клавиатурной накладки.

Пока лопатка в зазоре, аккуратно подденьте корпус, скользя лопаткой вдоль края.

Не применяйте избыточную силу при поддевании крышки. Вы должны услышать, как каждый пластиковый зажим отщелкивается при прохождении лопатки вдоль края.

Убедитесь, что вся крышка освобождена от пластиковых зажимов.

Медленно приподнимите крышку с передней части ноутбука, но не удаляйте её полностью.

Обратите внимание на расположение трёх белых и синих шлейфов данных, соединяющих клавиатуру с материнской платой.

Если вы заменяете только аккумулятор, вы можете пропустить этот и следующий шаги. Отодвиньте модуль клавиатуры от дисплея и расположите его так, чтобы хрупкие гибкие кабели не были натянуты.

Отключите три шлейфа данных от материнской платы.

Чтобы разблокировать ZIF-разъём, используйте кончик лопатки или ноготь, чтобы поднять маленькую шарнирную защёлку. Аккуратно выньте разблокированный кабель из разъёма.

Снимите полностью отключённый модуль клавиатуры с ноутбука.

Не используйте металлические инструменты для поддевания аккумулятора. Это может проколоть или замкнуть аккумулятор, что приведёт к повреждению или травме.

Снимите два винта, крепящих аккумулятор к корпусу ноутбука, с помощью крестовой отвертки Phillips #1.

Поднимите аккумулятор и извлеките его:

Аккумулятор подключён к материнской плате с левой стороны.

Возьмите аккумулятор пальцами с левой и правой сторон равномерно.

Тяните строго вверх, чтобы приподнять аккумулятор и извлечь его.

Не применяйте чрезмерную силу и не пытайтесь поддевать аккумулятор инструментами. Это приведёт к повреждению ноутбука.

Снимите четыре винта, удерживающие жёсткий диск, с помощью крестовой отвертки Philips #1.

Два винта соединены с материнской платой и два винта крепятся непосредственно к корпусу.

Извлеките жёсткий диск, сдвинув его вправо, чтобы отсоединить от материнской платы, и выньте его.

Убедитесь, что жёсткий диск полностью отсоединён от материнской платы, чтобы не повредить разъёмы.

При необходимости открутите старый жёсткий диск от крепления и прикрутите новый к тому же креплению.

Удалите единственный винт, удерживающий привод, с помощью крестовой отвертки Phillips #1.

Сдвиньте привод вправо от корпуса ноутбука, чтобы отсоединить его от материнской платы.

Поднятие привода прямо вверх без сдвига вправо повредит материнскую плату.

Снимите 9 винтов с материнской платы с помощью крестовой отвертки Philips #1.

При отвинчивании может быть полезно использовать пинцет, чтобы контролировать винты.

Отключите три кабеля, подключенные к материнской плате.

Не тяните кабели за провода. Это может повредить кабели.

Большой чёрный кабель подключён к экрану. Аккуратно выведите кабель, покачивая его и захватив чёрную ленту пальцами.

Возможно, разъём экрана зафиксирован прозрачной лентой.

Кабели вентилятора и динамика используют похожие разъёмы. Используйте чёрную лопатка или аккуратно захватите стороны каждого разъёма пальцами и медленно вытяните их.

Сдвиньте материнскую плату вправо, чтобы освободить периферийные соединения от корпуса ноутбука.

Поднимите материнскую плату и извлеките её из ноутбука.

Найдите сетевую карту (NIC) на материнской плате.

Обратите внимание на ориентацию белого и чёрного проводов на сетевой карте. Подключение может отличаться от показанного на фото.

Аккуратно отсоедините белый и чёрный провода, сняв их с сетевой карты. Эти провода должны легко сниматься.

Если вы выполняете эти шаги как подготовку к снятию материнской платы, вам не нужно полностью удалять сетевую карту. Достаточно снять провода. Последующий шаг можно пропустить.

Отверткой Phillips #1 отвинтите винты, удерживающие беспроводной сетевой модуль.

После снятия винтов сетевой модуль поднимется за счёт подпружинивания.

Осторожно вытяните сетевой модуль.

Не прилагайте чрезмерной силы и не выворачивайте карту. Модуль должен легко выскользнуть.

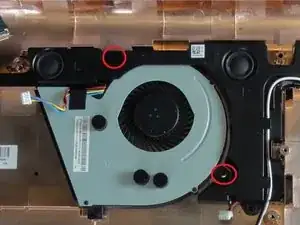

Отвинтите два показанных винта отверткой Philips #1.

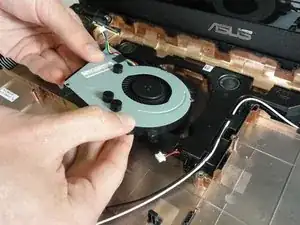

Аккуратно извлеките вентилятор.

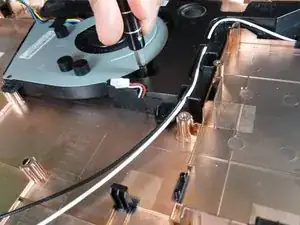

Вынуть вентилятор сложно. Осторожно пошевелите вентилятор в сторону от себя, прежде чем пытаться поднять его.

Если попытаться поднять вентилятор до освобождения его из корпуса динамика, он застрянет. В этом случае аккуратно верните вентилятор на место и повторите попытку.
