Замена материнской платы Asus A53U-ES21

Убедитесь, что ноутбук выключен.

Переверните ноутбук так, чтобы батарея была обращена к вам.

Сдвиньте два ползунка в сторону внешнего края ноутбука.

Выньте батарею левой рукой, удерживая правый ползунок.

Удалите винт 5 мм крестовой отверткой Phillips #1.

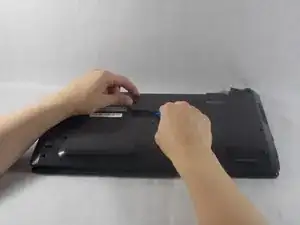

Используйте лопатки для вскрытия, чтобы снять крышку отсека оперативной памяти.

Удалите винт 7 мм крестовой отверткой Phillips #1.

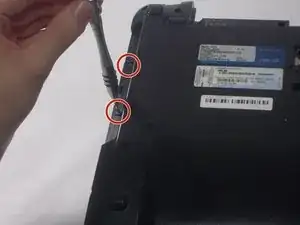

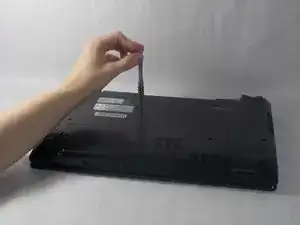

Выньте оптический привод со стороны ноутбука.

Снимите крышку отсека оперативной памяти с нижней части клавиатуры.

Удалите винт 5 мм, удерживающий панель, крестовой отверткой Phillips #1.

Работайте лопаткой вдоль кромки, чтобы завершить снятие.

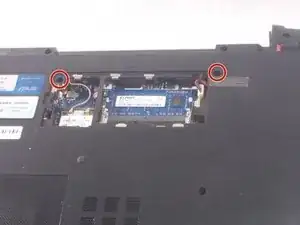

Открутите два винта 7 мм, отмеченные гравировкой «K», крестовой отверткой #1 Phillips.

Разместите компьютер так, чтобы клавиатура была обращена к вам, а экран — вверху.

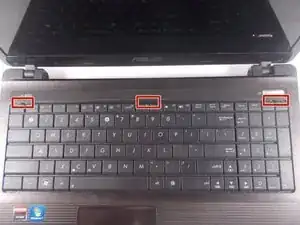

Найдите три кнопки в верхней части клавиатуры, расположенные в зазоре между корпусом и клавиатурой, выделенные здесь красным.

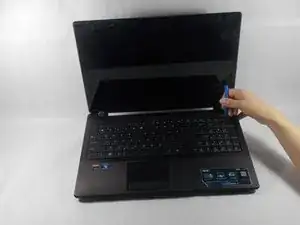

Используйте лопатку, чтобы нажать на кнопки. Клавиатура должна отщелкнуть.

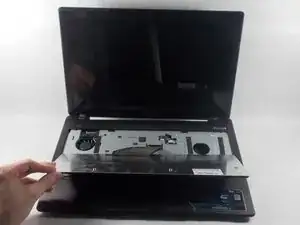

Отогните клавиатуру к себе. Она всё ещё будет соединена ленточным кабелем с остальной частью компьютера.

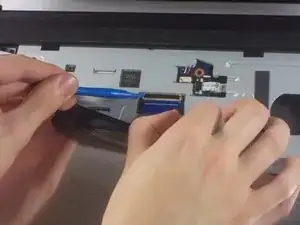

Осторожно подденьте лопаткой чёрную фиксирующую пластину, удерживающую ленту, и выньте ленточный кабель.

При установке чёрная пластина должна закрывать белую полосу на ленте.

Закройте ноутбук и переверните его вверх дном.

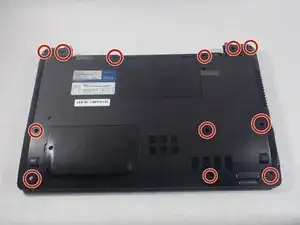

Удалите двенадцать винтов 7 мм крестовой отверткой Phillips #1.

Удалите два винта 2 мм крестовой отверткой Phillips #1.

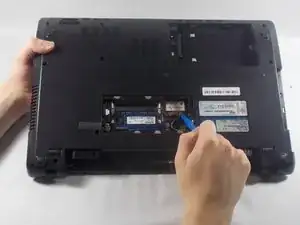

Отсоедините разъёмы от беспроводной платы, потянув их плоской пластиковой лопаткой.

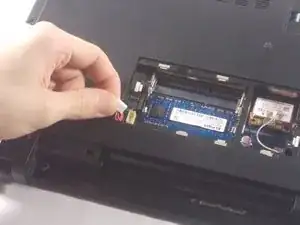

Отсоедините белый разъём от его гнезда в панели оперативной памяти.

Снова переверните ноутбук, откройте его и открутите три винта 7 мм крестовой отверткой Phillips #1.

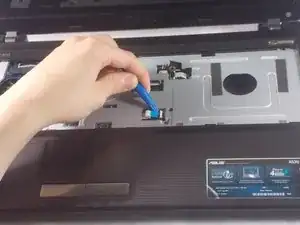

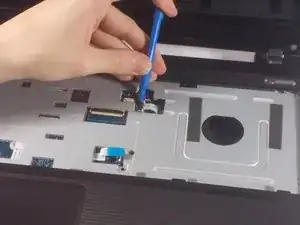

Осторожно подденьте коричневую защёлку на кабеле с помощью пластиковой лопатки и снимите её.

Сдвиньте коричневую деталь в направлении кабеля и освободите её с помощью пластиковой лопатки.

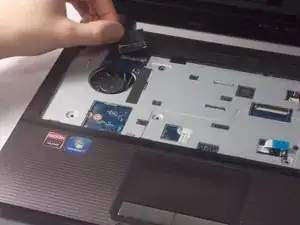

Снимите чёрную защёлку с её разъёма.

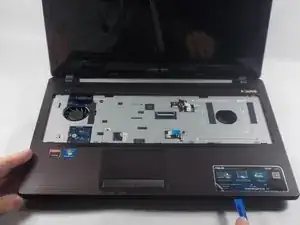

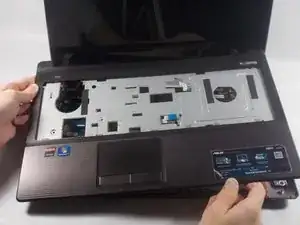

Отделите переднюю панель ноутбука от задней с помощью пластиковой лопатки.

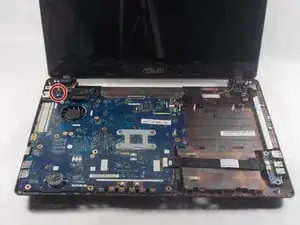

Удалите одиночный винт 7 мм с материнской платы, используя крестовую отвертку Phillips #1.

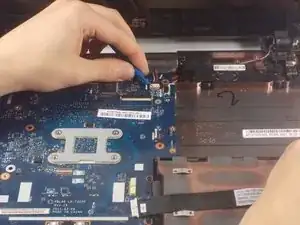

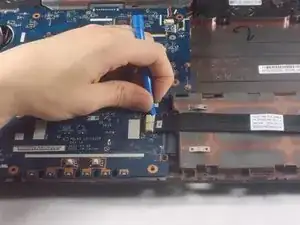

Отсоедините два показанных кабеля от их гнёзд с помощью пластиковой лопатки.

Осторожно извлеките материнскую плату из ноутбука.
