Замена кнопки питания ASUS D550MA-DS01

Перед началом убедитесь, что вы выключили ноутбук и отключили его от сети.

Используйте отвертку Philips #1, чтобы удалить девять винтов с задней панели.

Переверните ноутбук и откройте дисплей.

Вставьте плоский край лопатки в щель клавиатурного покрытия.

Держать лопатку в щели, аккуратно подденьте корпус, скользя лопаткой вдоль края.

Не используйте чрезмерную силу для открытия крышки. Вы должны слышать, как каждая пластиковая защелка щелкает, когда вы проводите лопаткой вдоль края.

Убедитесь, что вся крышка освободилась от пластиковых защелок.

Медленно поднимите крышку с передней части ноутбука, но не снимайте её полностью.

Обратите внимание на расположение трех белых и синих кабелей, соединяющих клавиатуру с основной платой компьютера.

Если вы заменяете только батарею, вы можете пропустить этот шаг и следующий. Сдвиньте модуль клавиатуры от дисплея и установите его так, чтобы хрупкие гибкие кабели не были натянуты.

Отключите три кабеля от материнской платы.

Чтобы разблокировать ZIF-разъем, используйте конец лопатки или ноготь, чтобы поднять маленький зав hinged замок. Осторожно вытащите разблокированный кабель из гнезда.

Удалите полностью отсоединенный модуль клавиатуры из ноутбука.

Положите клавиатуру с стороной клавиш вниз. Схема кнопки питания находится сразу под местом кнопки.

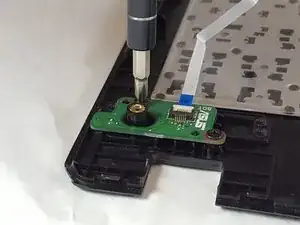

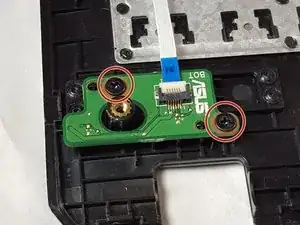

Удалите 2 винта, удерживающие плату, с помощью отвертки Philips #1.

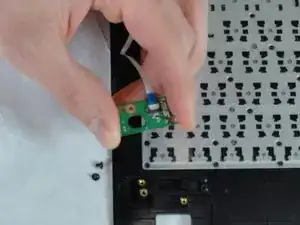

Поднимите и удалите плату для кноп
