Замена материнской платы Lenovo 100s Chromebook-11IBY

Убедитесь, что устройство выключено и отсоединено от сети.

Используйте отвертку Phillips #0, чтобы выкрутить девять винтов 6 мм с большей задней крышки.

Переверните ноутбук, откройте его и используйте пластиковый инструмент для вскрытия в углублённом вырезе, чтобы аккуратно поддеть каждую сторону и приподнять клавиатурную панель.

Будьте осторожны — не вытягивайте клавиатурную панель сразу, поскольку к ней подключены кабели.

Разблокируйте ZIF-разъём клавиатуры, чтобы освободить гибкий кабель клавиатуры.

Чтобы разблокировать ZIF-разъём, используйте инструмент для вскрытия или ноготь, чтобы приподнять маленькую шарнирную защёлку.

Разблокируйте ZIF-разъём тачпада, чтобы освободить гибкий кабель тачпада.

Аккуратно выньте оба гибких кабеля из ZIF-разъёмов.

Снимите клавиатурную панель и отложите её в сторону.

Отключите кабель батареи, потянув его в сторону батареи.

Тяните параллельно батарее, не вверх.

Используйте отвертку Phillips #0, чтобы выкрутить три винта 6 мм, крепящие батарею.

Снимите батарею.

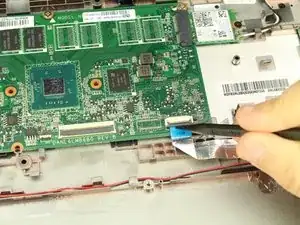

С помощью чёрного нейлонового лопатки приподнимите серую планку ZIF-разъёма на материнской плате, расположенном в правом нижнем углу.

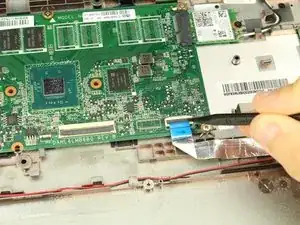

Выньте ленточный кабель, соединяющий материнскую плату с дочерней платой.

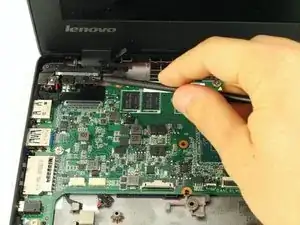

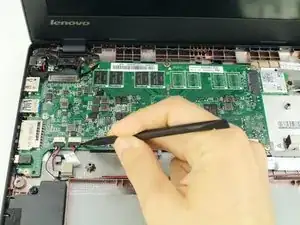

Используйте лопаткой, чтобы подтолкнуть скользящие кабели динамиков к себе, вынимая их из креплений на материнской плате.

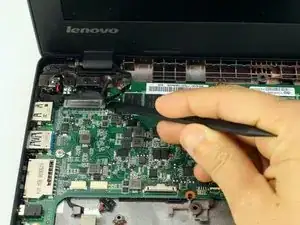

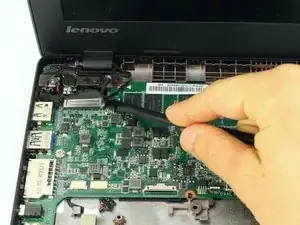

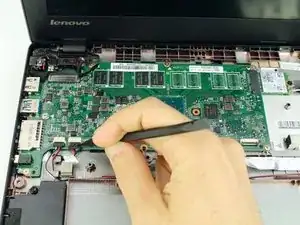

Используйте плоскую часть лопатки, чтобы отщёлкнуть разъём кабеля дисплея от материнской платы.

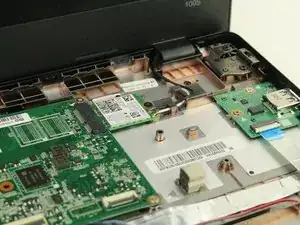

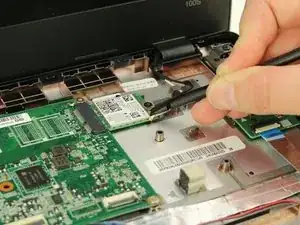

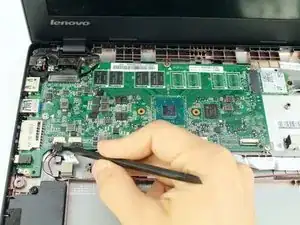

С помощью лопатки отщёлкните коаксиальные антенные кабели от Wi‑Fi карты.

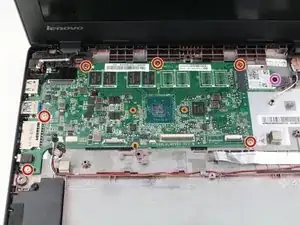

Используйте отвертку Phillips #0, чтобы выкрутить шесть винтов 3.7 мм, крепящих материнскую плату.

Той же отверткой Phillips #0 выкрутите один винт 3.2 мм, крепящий беспроводную карту.

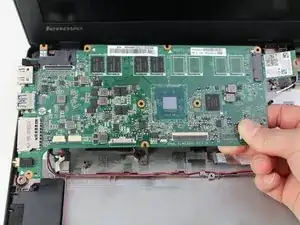

Осторожно покачивая, выньте материнскую плату из корпуса. Она должна выйти в вашу сторону и с небольшим смещением вправо.
