Замена динамиков HP Mini 110-1046NR

Полностью выключите нетбук перед попыткой извлечь аккумулятор.

Переверните нетбук дном вверх и найдите скользящие защёлки возле аккумулятора.

Сдвиньте обе защёлки внутрь так, чтобы аккумулятор заметно отошёл от корпуса компьютера.

Отпустите защёлки и выньте аккумулятор.

С закрытым экраном поверните нетбук так, чтобы слот аккумулятора был направлен к вам.

Удалите три винта 2,9 мм, расположенные в слоте аккумулятора.

Этот шаг можно упростить, используя магнитную отвертку.

Поставьте нетбук в рабочее положение и откройте экран максимально широко.

Подденьте клавиатуру посередине верхнего края.

Вставьте плоский конец лопатки между серединой верхнего края клавиатуры и пластиковым каркасом позади неё.

Подденьте клавиатуру до щелчка или до тех пор, пока не сможете захватить её пальцами, затем аккуратно потяните, пока она не выйдет с обеих сторон.

Не тяните клавиатуру сразу полностью — за ней расположён потенциально хрупкий ленточный кабель, подключённый к системной плате.

Переверните клавиатуру (в вашу сторону), вращая её по нижнему краю, и положите клавиатуру вверх тормашками на область тачпада, чтобы отвeрнуть ленточный кабель.

Легко потяните вверх за чёрную планку на верхней стороне ленточного кабеля клавиатуры, пока она не откиднется к вам и не освободит конец кабеля.

Оттяните ленточный кабель назад и выньте его из разъёма. Это не должно требовать усилий.

Снимите три винта, удерживающие жёсткий диск. Используйте крестовую отвертку PH0 для двух серебристых винтов 3,4 мм справа и PH1 для чёрного винта 10,3 мм слева.

Нет необходимости полностью выкручивать винт 10,3 мм, но если вы это сделаете, будьте осторожны, чтобы не потерять пружину.

Как показано на лицевой стороне жёсткого диска, тяните жёсткий диск влево, используя чёрную ленточку, пока диск не отсоединится и полностью не выйдет из разъёма.

Поднимите жёсткий диск из ноутбука.

Поместите жёсткий диск в антистатический пакет, чтобы снизить вероятность повреждения статическим электричеством.

Переверните нетбук так, чтобы вы смотрели на нижнюю панель, и найдите два винта, удерживающие крышку слота карты памяти.

Затем возьмите крестовую отвертку PH1 и выкрутите два винта.

Эти винты не отделяются от крышки после отворачивания.

При необходимости используйте плоский конец лопатки, чтобы помочь поддеть крышку и отделить её от компьютера.

Для этого шага извлечение карты памяти не требуется.

Удалите винт 4,9 мм, расположенный справа от слота карты памяти, используя отвертку PH1.

Подденьте четыре ножки с помощью тонкого конца лопатки. Они приклеены, поэтому может потребоваться усилие.

Удалите винты PH1 длиной 6 мм, расположенные под каждой ножкой.

Переверните нетбук и с помощью отвертки PH1 удалите восемь винтов 5,9 мм, которые закрепляют рамку клавиатуры.

Удаляйте только чёрные винты с маркировкой "M2.5x6" рядом с ними. Все остальные винты не обязательны для снятия.

Снятие рамки клавиатуры без удаления жёсткого диска может быть возможно, но существует риск сломать несколько защёлок на рамке между жёстким диском и корпусом компьютера.

Используя плоский конец лопатки или пластиковую лопаточку, подденьте рамку клавиатуры, зажав инструмент между корпусом и рамкой, и проведите им вдоль стороны, пока крышка полностью не освободится.

Не поднимайте переднюю часть клавиатуры слишком высоко. На задней стороне тачпада всё ещё находится небольшой, потенциально хрупкий ленточный кабель, подключённый к системной плате.

Осторожно переверните рамку клавиатуры (в вашу сторону), чтобы открыть доступ к ленточному кабелю тачпада.

Найдите чёрную и белую планку, соединяющую ленточный кабель тачпада с материнской платой.

Используя ноготь или подручный инструмент, откиньте белую планку вверх, чтобы освободить конец ленточного кабеля.

Удалите ленточный кабель тачпада из разъёма на системной плате, аккуратно потянув кабель от зажима.

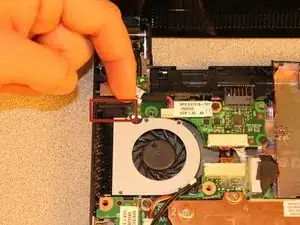

Снимите резиновый заглушку, расположенную в верхнем левом углу над вентилятором.

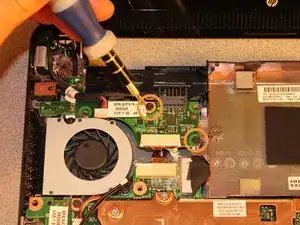

Удалите два винта 3,8 мм на плате управления питанием, используя крестовую отвертку PH1.

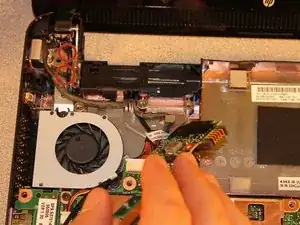

Отодвиньте плату управления питанием, чтобы получить доступ к винтам шарнира, как показано.

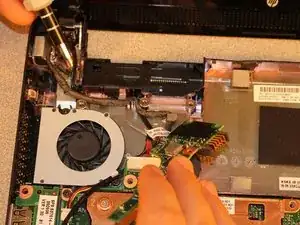

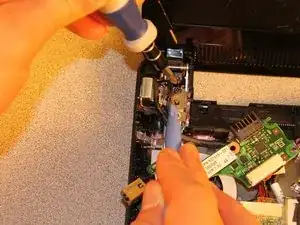

Снимите два винта 3.8 мм, фиксирующие левый шарнир экрана, используя отвертку PH1.

Возможно, также придётся отвести в сторону несколько проводов, чтобы получить доступ к винтам.

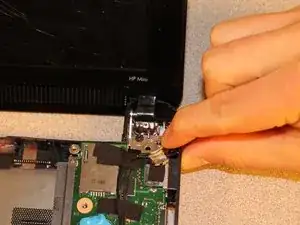

Снимите два винта 3.8 мм PH1 крестовой отверткой, удерживая правую скобу экрана на месте.

Опять же, провода могут препятствовать доступу к винтам, поэтому возможно придётся переместить провода, пока не сможете добраться до винтов.

При откручивании последнего винта удерживайте экран одной рукой, чтобы избежать заклинивания последнего винта или падения экрана.

Как только экран отсоединён от рамы компьютера, аккуратно положите верхнюю часть экрана вниз.

Экран закреплён внутренними защёлками и клеем, поэтому потребуется некоторое усилие.

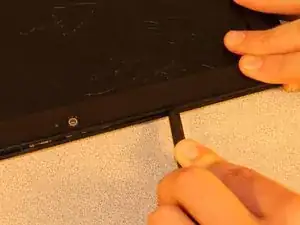

Используйте лопатку, чтобы поддеть рамку экрана от самого экрана.

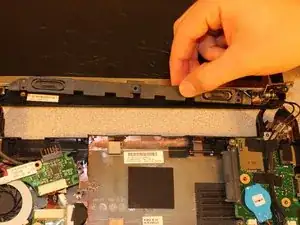

Снимите три винта 2.9 мм PH0, крепящие динамики к крышке экрана.

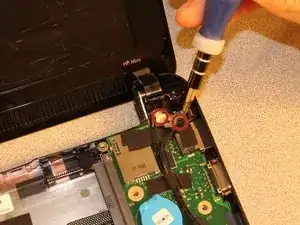

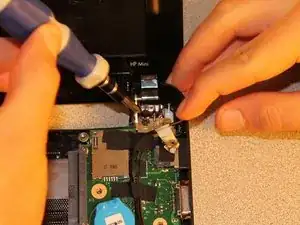

Снимите два винта 2.9 мм PH0, удерживающие крышку на экране. Это позволит вам извлечь провод динамика из-за шарнира.

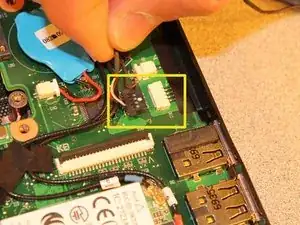

Найдите провод динамика и его разъём на системной плате. Выдавите его прямо наружу пальцами.

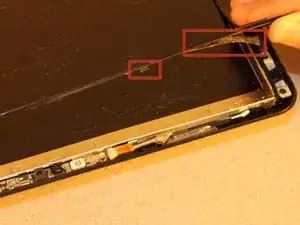

Скотч фиксирует несколько проводов — этот скотч нужно будет снять, чтобы полностью извлечь динамики.
