Замена беспроводной карты HP Mini 110-1046NR

Если ваша Wi‑Fi карта работает неправильно, возможно, потребуется её замена. Это руководство поможет.

Шаг 1

Полностью выключите нетбук перед попыткой извлечь аккумулятор.

Переверните нетбук вверх дном и найдите ползунковые защёлки рядом с аккумулятором.

Сдвиньте обе защёлки внутрь так, чтобы аккумулятор заметно отодвинулся от корпуса компьютера.

Отпустите защёлки и извлеките аккумулятор.

Шаг 2

С закрытым экраном поверните нетбук так, чтобы гнездо аккумулятора было обращено к вам.

Удалите три винта 2,9 мм в гнезде аккумулятора.

Этот шаг можно упростить, используя магнитную отвёртку.

Шаг 3

Поставьте нетбук в обычное положение и откройте экран максимально, насколько это возможно.

Подденьте клавиатуру с середины верхнего края.

Вставьте плоский конец лопатки между средней частью верхнего края клавиатуры и пластиковой рамкой позади неё.

Подденьте клавиатуру вверх, пока она не защёлкнется или пока вы не сможете схватить её пальцами, затем аккуратно потяните, пока она не выйдет с обеих сторон.

Не вынимайте клавиатуру сразу — сзади клавиатуры к материнской плате прикреплён потенциально хрупкий плоский шлейф.

Шаг 4

Переверните клавиатуру на себя, поворачивая её по нижнему краю, и положите её вверх ногами на область тачпада, чтобы обнажить плоский шлейф.

Слегка потяните вверх за чёрную защёлку сверху шлейфа клавиатуры, пока она не откинется к вам и не освободит конец шлейфа.

Оттяните шлейф назад и выньте его из разъёма. Это не должно требовать усилий.

Шаг 5

Удалите три винта, удерживающие жёсткий диск. Используйте крестовую отвёртку Phillips PH0 для двух серебристых винтов 3,4 мм справа и PH1 для чёрного винта 10,3 мм слева.

Не обязательно полностью вынимать винт 10,3 мм, но если вы это сделаете, будьте осторожны, чтобы не потерять пружину.

Шаг 6

Как показано на верхней части самого жёсткого диска, потяните жёсткий диск влево за чёрную петлю, пока диск не отключится и полностью не выйдет из гнезда.

Поднимите жёсткий диск из ноутбука.

Поместите жёсткий диск в антистатический пакет, чтобы снизить риск повреждения статическим электричеством.

Шаг 7

Переверните нетбук так, чтобы вы смотрели на нижнюю часть, и найдите два винта, удерживающие крышку отсека памяти.

Затем возьмите крестовую отвёртку PH1 и отверните два винта.

Эти винты не отщёлкиваются от крышки после отворачивания.

При необходимости используйте плоский конец лопатки, чтобы помочь отодвинуть крышку от компьютера.

Шаг 8

Для этого шага извлечение карты памяти не требуется.

Удалите винт 4,9 мм, расположенный справа от карты памяти, используя отвёртку PH1.

Шаг 9

Подденьте четыре ножки с помощью заострённого конца лопатки. Они приклеены, поэтому может потребоваться приложить усилие.

Удалите винты PH1 6 мм, находящиеся под каждой ножкой.

Шаг 10

Переверните нетбук и с помощью отвёртки PH1 удалите восемь винтов 5,9 мм, которые закрепляют рамку клавиатуры.

Удаляйте только чёрные винты с маркировкой "M2.5x6" рядом с ними. Все остальные не требуются.

Снятие рамки клавиатуры без удаления жёсткого диска может быть возможным, но существует риск сломать несколько защёлок на рамке между жёстким диском и рамой компьютера.

Используя плоский конец лопатки или пластиковую лопатку, подденьте рамку клавиатуры от основания, вставив инструмент между основанием и рамкой и проведите им вдоль стороны, пока крышка полностью не освободится.

Не поднимайте переднюю часть клавиатуры слишком высоко. Сзади тачпада остался небольшой потенциально хрупкий шлейф, всё ещё подключённый к системной плате.

Осторожно переверните рамку клавиатуры на себя, чтобы обнажить шлейф тачпада.

Шаг 11

Найдите чёрную и белую защёлку, которая соединяет шлейф тачпада с материнской платой.

Используя ноготь или поддёванчик, откиньте белую защёлку вверх, чтобы освободить конец шлейфа.

Извлеките шлейф тачпада из разъёма на системной плате, аккуратно потянув шлейф от зажима.

Шаг 12

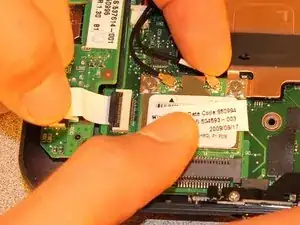

С помощью поддёвчика отщёлкните два кабеля от заднего края карты.

Обязательно запомните, какой кабель к какому разъёму на карте подключается. Кабель с белой лентой должен соединяться с разъёмом, обозначенным "J2".

Шаг 13

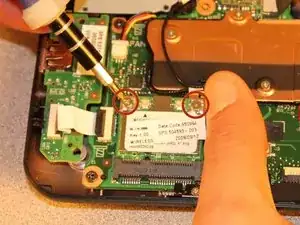

Удалите два винта 3,4 мм, фиксирующие задний край платы, с помощью отвертки Phillips PH0.

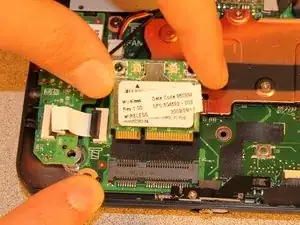

Плата подпружинена в разъёме. Если не прижать её, плата поднимется, как только оба винта будут удалены.

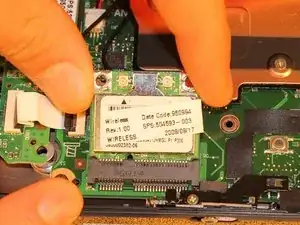

Позвольте плате подняться, затем выдвиньте её из чёрного разъёма.

При установке платы обратно убедитесь, что она полностью вставлена в разъём, прежде чем прижимать её вниз для вкручивания винтов.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
