Замена тачпада HP Mini 110-1046NR

Полностью выключите нетбук перед попыткой извлечь аккумулятор.

Переверните нетбук так, чтобы нижняя сторона была вверх, и найдите сдвижные защёлки рядом с аккумулятором.

Сдвиньте обе защёлки внутрь так, чтобы аккумулятор заметно отодвинулся от корпуса компьютера.

Освободите защёлки и выньте аккумулятор.

С закрытым экраном поверните нетбук так, чтобы отсек аккумулятора был обращён к Вам.

Удалите три винта длиной 2,9 мм в отсеке для аккумулятора.

Этот шаг можно упростить, используя магнитную отвёртку.

Поставьте нетбук в вертикальное положение и откройте экран максимально широко.

Подденьте клавиатуру от середины верхнего края.

Вставьте плоский конец лопатки между серединой верхнего края клавиатуры и пластиковой рамкой за ней.

Подденьте клавиатуру до тех пор, пока она не щёлкнет или пока Вы не сможете схватить её пальцами, затем аккуратно потяните до щелчка с обеих сторон.

Не вытягивайте клавиатуру сразу — за клавиатурой находится потенциально хрупкий ленточный кабель, подключённый к материнской плате.

Переверните клавиатуру (в Вашу сторону), вращая её по нижнему краю, и разложите лицевой стороной вниз на области тачпада, чтобы обнажить ленточный кабель.

Легко потяните вверх за чёрную защёлку сверху разъёма ленточного кабеля клавиатуры, пока она не откинется к Вам и не освободит конец кабеля.

Оттяните ленточный кабель назад и выньте из разъёма. Это не должно требовать усилий.

Для этого шага извлечение карты памяти не требуется.

Удалите винт длиной 4,9 мм, расположенный справа от слота для карты памяти, используя крестовую отвёртку PH1.

Подденьте четыре ножки с помощью острого конца лопатки. Они приклеены, поэтому может потребоваться усилие.

Удалите винты PH1 длиной 6 мм, расположенные под каждой ножкой.

Переверните нетбук и удалите крестовой отвёрткой PH1 восемь винтов длиной 5,9 мм, которые фиксируют рамку клавиатуры.

Удаляйте только чёрные винты с маркировкой "M2.5x6" рядом с ними. Остальные винты удалять не нужно.

Снятие рамки клавиатуры без извлечения жёсткого диска возможно, но существует риск поломки нескольких защёлок рамки, расположенных между жёстким диском и корпусом компьютера.

Используя плоский конец лопатки или пластиковую лопатку, подденьте рамку клавиатуры, зажав инструмент между основанием и рамкой, и проведите инструмент вдоль боковой стороны до полного освобождения крышки.

Не поднимайте переднюю часть клавиатуры слишком высоко. Сзади тачпада остаётся маленький, потенциально хрупкий ленточный кабель, всё ещё подключённый к системной плате.

Аккуратно переверните рамку клавиатуры (в Вашу сторону), чтобы обнажить ленточный кабель тачпада.

Найдите чёрную и белую защёлку, которая соединяет ленточный кабель тачпада с материнской платой.

С помощью ногтя или пластиковой лопатки откиньте белую защёлку вверх, чтобы освободить конец ленточного кабеля.

Осторожно выньте ленточный кабель тачпада из разъёма на системной плате, аккуратно потянув кабель от зажима.

Поверните рамку клавиатуры так, чтобы тачпад оказался ближе к Вам.

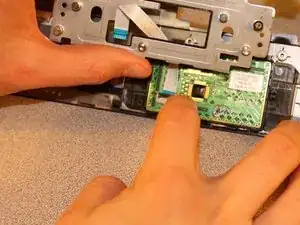

Отсоедините ленточный кабель от разъёма на плате тачпада. Ленточный кабель не отвалится, так как он приклеен к кронштейну, удерживающему тачпад.

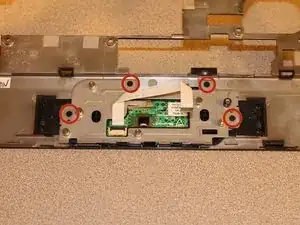

Удалите четыре винта длиной 2,9 мм из кронштейна с помощью крестовой отвёртки PH0.

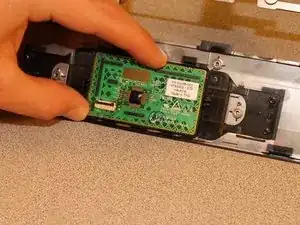

Чтобы извлечь тачпад, просто толкните его сверху рамки клавиатуры (чувствительной к прикосновению стороной, а не стороной с платой). Это не должно требовать значительных усилий.
