Замена вентилятора в HP Mini 210

Выключите и отключите нетбук от питания перед заменой батареи.

Держите нетбук верхней стороной вниз, крышка закрыта.

Сдвиньте пластиковые защёлки батареи в сторону символов замка.

Левая защёлка полностью отщёлкивается, но правую нужно удерживать в направлении символа замка при снятии батареи.

Выдвиньте батарею из нетбука.

Поверните нетбук, чтобы рассмотреть его торец.

Одновременно нажмите обе оранжевые кнопки извлечения и с помощью лопатки подденьте заднюю крышку.

Если задняя крышка не отделяется легко, подденьте лопаткой крышку у края рядом с отсеком батареи и двигайтесь к бокам. Затем крышка повернётся по переднему краю.

Снимите заднюю крышку, поднимая её от переднего края.

Отверткой снимите три винта 6,6 мм, выделенные красными кругами на первой фотографии выше.

После снятия винтов переверните нетбук так, чтобы клавиатура оказалась сверху. Откройте экран насколько позволяет нетбук.

С помощью инструмента для поддевания поднимите и снимите пластиковую рамку, закрывающую пространство вокруг клавиш клавиатуры.

Будьте осторожны при снятии пластиковой рамки.

После снятия пластиковой рамки вокруг клавиш аккуратно приподнимите всю клавиатуру, используя пластиковый инструмент для вскрытия.

Не тяните клавиатуру резко. Клавиатура подключена к нетбуку ленточным кабелем, который должен остаться неповреждённым, чтобы новая клавиатура корректно подключилась к нетбуку.

Обращайтесь с ZIF-разъёмом очень аккуратно! Он рассчитан на фиксацию в материнской плате, поэтому перед отключением убедитесь, что вы подняли фиксирующий язычок.

Поднимите защёлку на ZIF (разъёме с нулевым усилием вставки) с помощью пластикового инструмента для вскрытия. ZIF-разъём расположен на материнской плате и соединён с клавиатурой через ленточный кабель.

Отключите ленточный кабель от ZIF-разъёма на материнской плате, поднимая его вверх и выводя наружу; таким образом клавиатура полностью снимается.

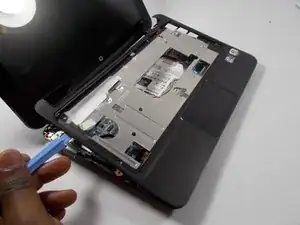

С помощью лопатки оторвите переднюю чёрную пластину от остальной части корпуса, начиная с угла и обходя весь корпус.

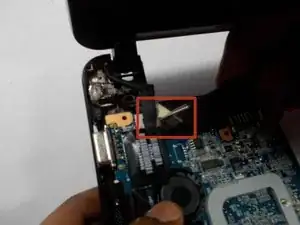

Найдите кабель, соединяющий тачпад с материнской платой, и аккуратно отсоедините его.

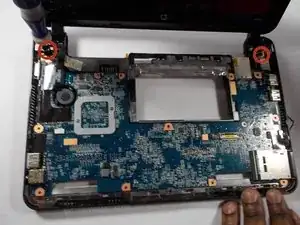

Отверткой снимите винты 9,3 мм сверху материнской платы.

Удалите золотую ленту, удерживающую материнскую плату.

С помощью лопатки аккуратно извлеките материнскую плату.

Переверните материнскую плату, чтобы добраться до вентилятора.

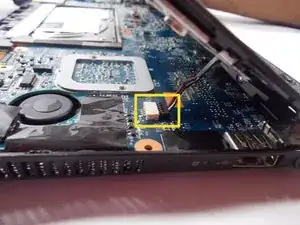

Аккуратно отсоедините кабель, который соединяет вентилятор с материнской платой.

Снимите винты, фиксирующие вентилятор.

Теперь вентилятор можно полностью вынуть.
