Замена тачпада HP Mini 210

Перед заменой батареи выключите нетбук и отключите его от сети.

Держите нетбук крышкой вниз и крышку закрытой.

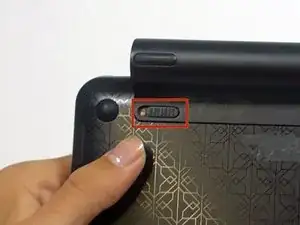

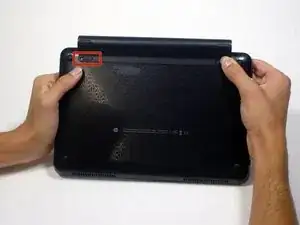

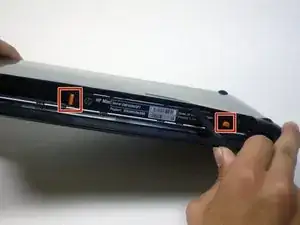

Сдвиньте пластиковые защёлки батареи в сторону символов замка.

Левая защёлка полностью разблокируется, но при извлечении батареи вам нужно удерживать правую защёлку в направлении символа замка.

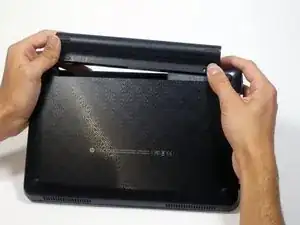

Выдвиньте батарею из нетбука.

Поверните нетбук, чтобы видеть его торец.

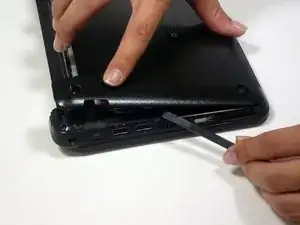

Нажмите обе оранжевые кнопки извлечения одновременно и используйте медиатор, чтобы поддеть заднюю крышку.

Если задняя крышка не отделяется легко, используйте медиатор, чтобы поддеть её у кромки возле отсека для батареи и продвигайтесь к бокам. Затем крышка отpivotируется по передней кромке.

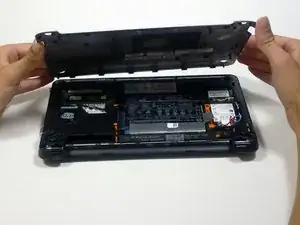

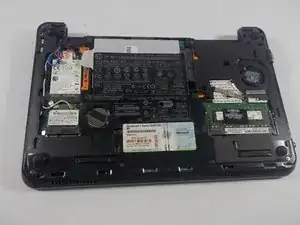

Снимите заднюю крышку, поддев её от передней кромки.

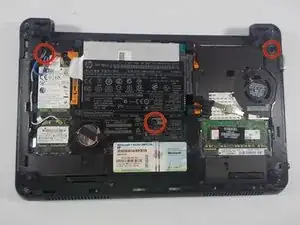

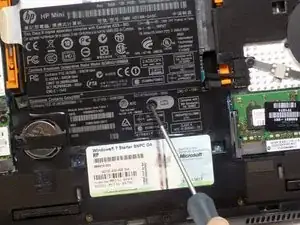

С помощью отвёртки выкрутите три винта 6.6 мм, отмеченные красными кругами на первой фотографии выше.

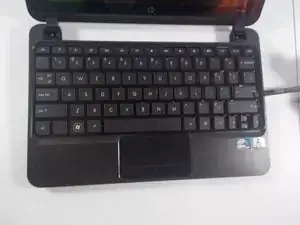

После удаления винтов переверните нетбук так, чтобы клавиатура была сверху. Откройте экран максимально далеко, насколько это позволяет нетбук.

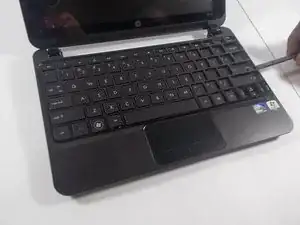

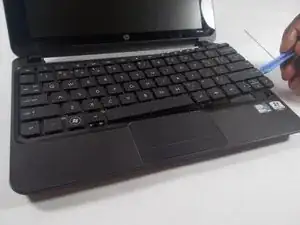

Используя инструмент для поддёва, приподнимите и снимите пластиковую рамку, покрывающую пространство вокруг клавиш клавиатуры.

Будьте осторожны при снятии пластиковой рамки.

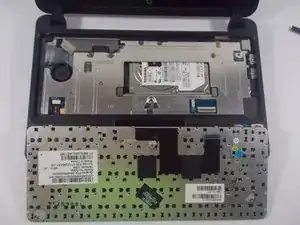

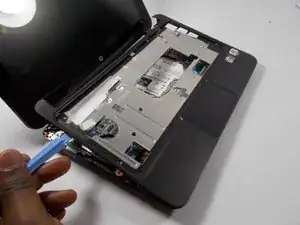

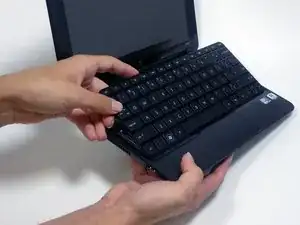

После снятия пластиковой рамки вокруг клавиш аккуратно приподнимите всю клавиатуру с нетбука с помощью пластикового инструмента для вскрытия.

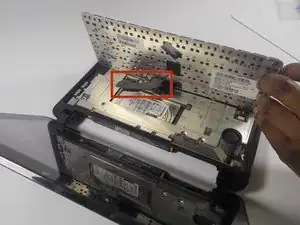

Не вырывайте клавиатуру резко. Клавиатура подключена к нетбуку шлейфом, который должен остаться неповреждённым, чтобы новая клавиатура корректно подключилась к нетбуку.

Обращайтесь очень аккуратно с ZIF-разъёмом! Он предназначен для фиксации на материнской плате, поэтому перед отсоединением убедитесь, что вы подняли фиксирующий зажим.

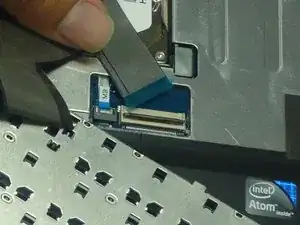

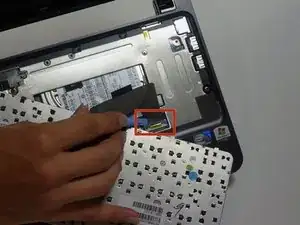

Поднимите зажим на ZIF (разъёме с нулевым усилием вставки) с помощью пластикового инструмента для вскрытия. ZIF-разъём находится на материнской плате и соединён с клавиатурой через шлейф.

Отсоедините шлейф от ZIF-разъёма на материнской плате, поднимая его вверх и выводя; это полностью снимает клавиатуру.

Отделите чёрную пластиковую переднюю панель с помощью медиатора, работая с одного края и медленно отделяя панель от корпуса.

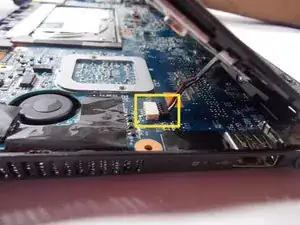

Осторожно отсоедините кабель, который соединяет тачпад с материнской платой.

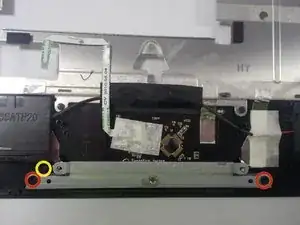

Удалите винты, закрепляющие металлический держатель тачпада.

Снимите металлический держатель тачпада с передней панели.

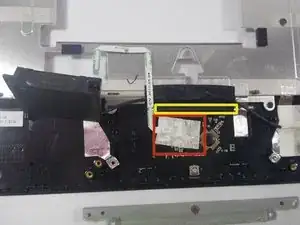

Удалите винт, удерживающий конденсатор на месте.

Поднимите конденсатор, но не снимайте его полностью.

Отогните белую ленту.

Отогните чёрную ленту от тачпада.

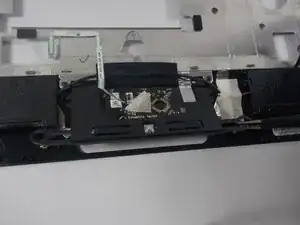

Найдите кабель, подключённый к тачпаду.

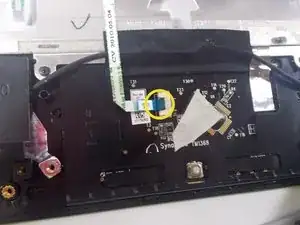

Аккуратно поднимите металлический зажим, удерживающий кабель тачпада.

Отведите кабель тачпада от тачпада.

Тачпад теперь можно безопасно поднять и извлечь.
