Замена платы WWAN в HP Mini 1000

Закрыв корпус, положите Mini 1000 верхней частью вниз на ровную поверхность.

Сдвиньте оба фиксирующих защёлки батареи навстречу друг другу.

Подденьте батарею и выньте её из Mini 1000 со стороны, ближайшей к фиксирующим защёлкам.

Удалите следующие два винта:

Один крестовый винт 6 мм

Один крестовый винт 4 мм

Чтобы облегчить снятие клавиатуры, рекомендуем выдвинуть клавиатуру наружу одной рукой через отверстие (выделено на третьем изображении) на задней стороне Mini 1000.

Пока вы выталкиваете через отверстие одной рукой, второй рукой захватите верхний левый край и слегка потяните клавиатуру на себя.

Когда появится зазор, возьмите клавиатуру и медленно подтяните её вверх вдоль верхнего края.

Поднимите клавиатуру из верхней крышки, учитывая кабель, который всё ещё соединяет её с материнской платой.

Используйте ноготь или плоский конец лопатки, чтобы приподнять фиксирующую планку в ZIF-разъёме кабеля клавиатуры.

Убедитесь, что Вы приподнимаете фиксирующую планку, а не сам разъём.

Вытяните кабель из разъёма и снимите клавиатуру.

Используйте ноготь или плоский конец лопатки, чтобы приподнять фиксирующую планку в ZIF-разъёме ленточного кабеля SIM-карты.

Убедитесь, что Вы приподнимаете фиксирующую планку, а не сам разъём.

Вытяните ленточный кабель SIM-карты из разъёма и отклейте его от верхней части корпуса жёсткого диска.

Используйте ноготь или плоский конец лопатки, чтобы приподнять фиксирующую планку в ZIF-разъёме кабеля жёсткого диска.

Убедитесь, что Вы приподнимаете фиксирующую планку, а не сам разъём.

Удалите два крестовых винта 4,5 мм, которыми жёсткий диск крепится к нижней части корпуса.

Поднимите жёсткий диск и выньте его из нижней части корпуса, осторожно чтобы не повредить его кабель.

Используя острый наконечник лопатки, подденьте и снимите четыре пластиковые заглушки винтов с нижней стороны HP Mini 1000.

Существуют три разных варианта заглушек:

Две нижние заглушки низкой высоты и имеют вырезы, предотвращающие неправильную установку

Верхняя правая заглушка большей высоты и имеет вырез.

Верхняя левая заглушка большей высоты и не имеет выреза.

Удалите четыре крестовых винта 7 мм, которые крепят верхнюю крышку к нижней крышке.

Переверните компьютер и откройте дисплей.

Удалите два крестовых винта 4,5 мм, которые крепят верхнюю крышку к нижней крышке.

Вставьте плоский конец лопатки между верхней и нижней крышками рядом с нижним правым углом дисплея.

Осторожно приподнимайте и поддёргивайте лопатку вверх, чтобы создать небольшой зазор между верхней и нижней крышками.

Продолжайте описанные движения вдоль правого края верхней крышки, чтобы освободить защёлки, удерживающие верхнюю крышку на нижней.

Повторите ту же процедуру, что описана в предыдущем шаге, чтобы освободить защёлки вдоль левой стороны верхней крышки.

Возьмите верхнюю крышку и аккуратно приподнимите её немного вверх, освободив от оставшихся защёлок.

Верхняя крышка всё ещё соединена посредством ленточного кабеля сенсорной панели (TouchPad), подключённого к материнской плате. Пока не снимайте её полностью.

Положите верхнюю крышку на верхнюю часть материнской платы.

Используйте ноготь или плоский конец лопатки, чтобы приподнять фиксирующую планку в ZIF-разъёме кабеля сенсорной панели.

Убедитесь, что Вы приподнимаете фиксирующую планку, а не сам разъём.

Вытяните ленточный кабель сенсорной панели из разъёма.

Снимите верхнюю крышку с HP Mini 1000.

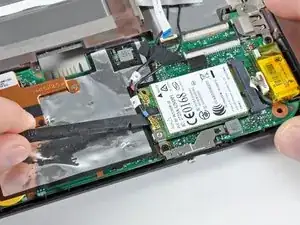

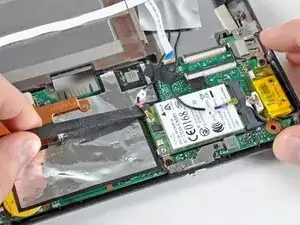

Если присутствует, аккуратно удалите ленту, покрывающую плату WWAN.

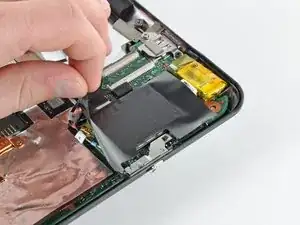

Подденьте разъёмы антенного кабеля WWAN (всего 2) и отсоедините их от платы WWAN.

При обратной сборке не забудьте правильно подключить антенные кабели к соответствующим клеммам. Антенна с красной маркировкой подсоединяется к клемме "MAIN", а антенна с синей маркировкой — к клемме "AUX".

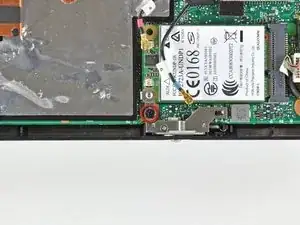

Удалите один винт с крестообразным шлицем длиной 3 мм, закрепляющий металлический кронштейн WWAN и плату WWAN на материнской плате.

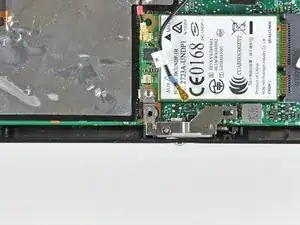

При обратной сборке, перед закреплением платы WWAN на верхнем кожухе, убедитесь, что металлический кронштейн правильно установлен (как показано на второй фотографии).

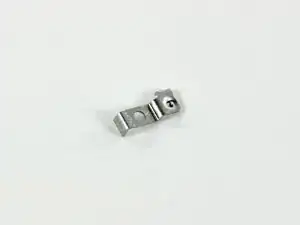

Будьте осторожны с перемещением металлического кронштейна. Он легко может потеряться при разборке.

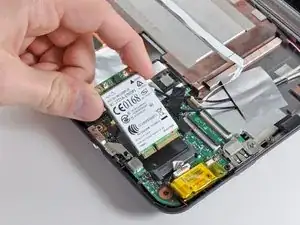

После удаления винта с крестообразным шлицем, фиксирующего плату WWAN на материнской плате, плата WWAN должна приподняться с левой стороны.

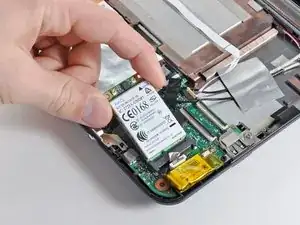

Схватите плату WWAN и потяните её прямо, чтобы вынуть из разъёма на материнской плате.
