Замена динамиков ASUS Chromebook C200MA DS01

Перед началом выключите Chromebook. Закройте дисплей и положите устройство экраном вниз на мягкую поверхность.

Удалите пять винтов Phillips #0 длиной 8,4 мм.

Удалите четыре винта Phillips #0 длиной 4,6 мм.

Используйте пластиковый инструмент для вскрытия, аккуратно проведите им по кромке Chromebook, пока задняя крышка не начнёт отщёлкиваться.

Снимите заднюю крышку, отводя её от корпуса Chromebook.

При снятии крышки будут слышны щелчки — это нормально.

Чтобы отключить аккумулятор, сожмите многожильный разноцветный разъём большим и указательным пальцами и потяните назад по прямой линии.

Удалите четыре винта Phillips #0 длиной 4,7 мм, крепящие аккумулятор к корпусу Chromebook.

Извлеките аккумулятор.

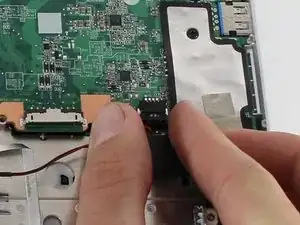

Отсоедините чёрный скомпонованный кабель динамиков от разъёма на материнской плате.

Провода окрашены в красный, белый и чёрный цвета.

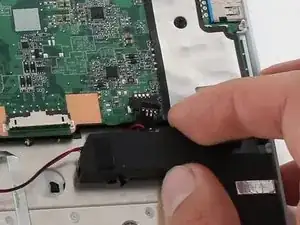

Сожмите чёрный скомпонованный разъём между большим и указательным пальцами и потяните.

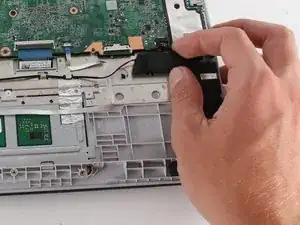

Используя руки или маленький пластиковый инструмент для вскрытия, подденьте правый динамик и извлеките его из корпуса Chromebook.

Под динамиками имеются небольшие клейкие полосы, которые создают умеренное сопротивление.

Отсоедините ZIF (разъём с нулевым усилием вставки) для порта USB, который частично закрывает левый динамик.

Поднимите фиксирующую планку ZIF с помощью лопатки или пальцев.

Аккуратно потяните ленточный кабель, чтобы вынуть его из разъёма.

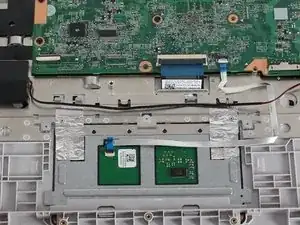

Расплетите соединительный провод между двумя динамиками.

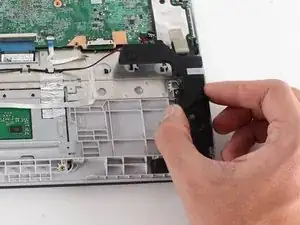

Используя маленький пластиковый инструмент для вскрытия, подденьте левый динамик и извлеките его из корпуса Chromebook.

Удалите динамики.

Под динамиками имеются небольшие клейкие полосы, которые создают умеренное сопротивление.
