Замена материнской платы ASUS Chromebook C200MA DS01

Перед началом выключите Chromebook. Закройте экран и положите устройство дисплеем вниз на мягкую поверхность.

Удалите пять винтов Phillips #0 длиной 8,4 мм.

Удалите четыре винта Phillips #0 длиной 4,6 мм.

Используйте пластиковый инструмент для вскрытия, чтобы осторожно пройти по краю Chromebook, пока задняя крышка не начнёт отщёлкиваться.

Снимите заднюю крышку, отгибая её от корпуса Chromebook.

При снятии крышки будут слышны щелчки — это нормально.

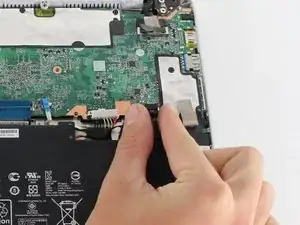

Чтобы отключить аккумулятор, сожмите многожильный разноцветный кабель между большим и указательным пальцами и потяните прямо назад.

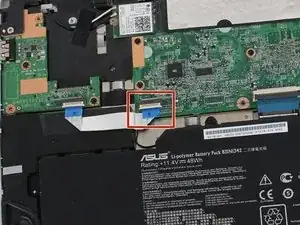

Отключите ZIF-разъём USB-платы, расположенный в нижнем левом углу материнской платы.

Поднимите фиксирующую лапку ZIF-разъёма вверх при помощи пластиковой лопатки или пальцев.

Осторожно потяните ленточный кабель, чтобы отсоединить его от материнской платы.

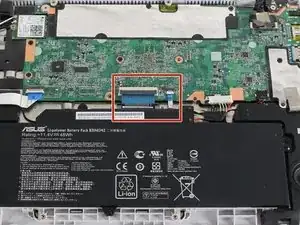

Отключите большой разъём клавиатуры и маленький разъём тачпада ZIF, оба расположены по центру нижнего края материнской платы.

Поднимите фиксирующие лапки обоих ZIF-разъёмов вверх с помощью пластиковой лопатки или пальцев.

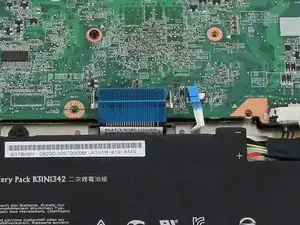

Осторожно потяните каждый ленточный кабель, чтобы отсоединить их от материнской платы.

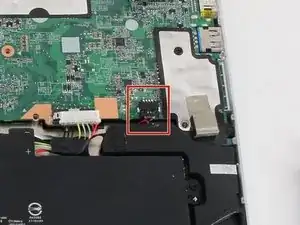

Отключите чёрный многожильный разъём динамика (кабель белый с чёрной и красной жилой).

Сожмите чёрный многожильный разъём между большим и указательным пальцами и потяните.

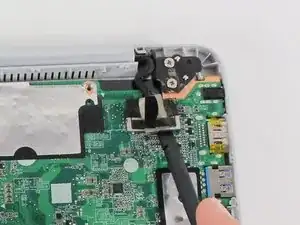

Отключите разъём кабеля экрана, расположенный в верхнем правом углу материнской платы.

С помощью пластиковой лопатки осторожно подденьте боковые стороны разъёма.

Снимите разъём вручную.

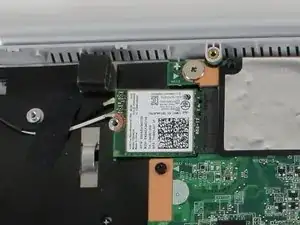

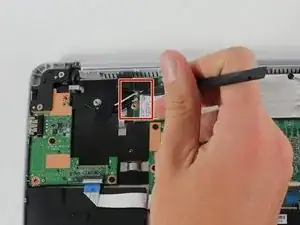

Отключите чёрный и белый антенные разъёмы для Wi‑Fi-карты. Разъёмы выглядят как маленькие кнопки на концах проводов.

Осторожно снимите антенные разъёмы пальцами или пластиковой лопаткой.

Эти соединения кнопочного типа; при снятии почувствуется небольшое сопротивление.

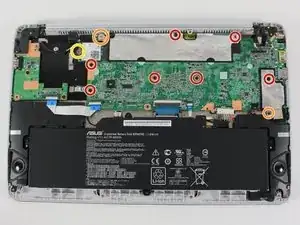

Удалите восемь винтов Phillips #0 длиной 4,7 мм.

Удалите винт Phillips #0 длиной 3,7 мм.

Удалите винт Phillips #0 длиной 2,8 мм.

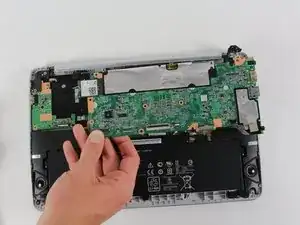

Поднимите материнскую плату и извлеките её из Chromebook.
